Conexión de los hilos de control

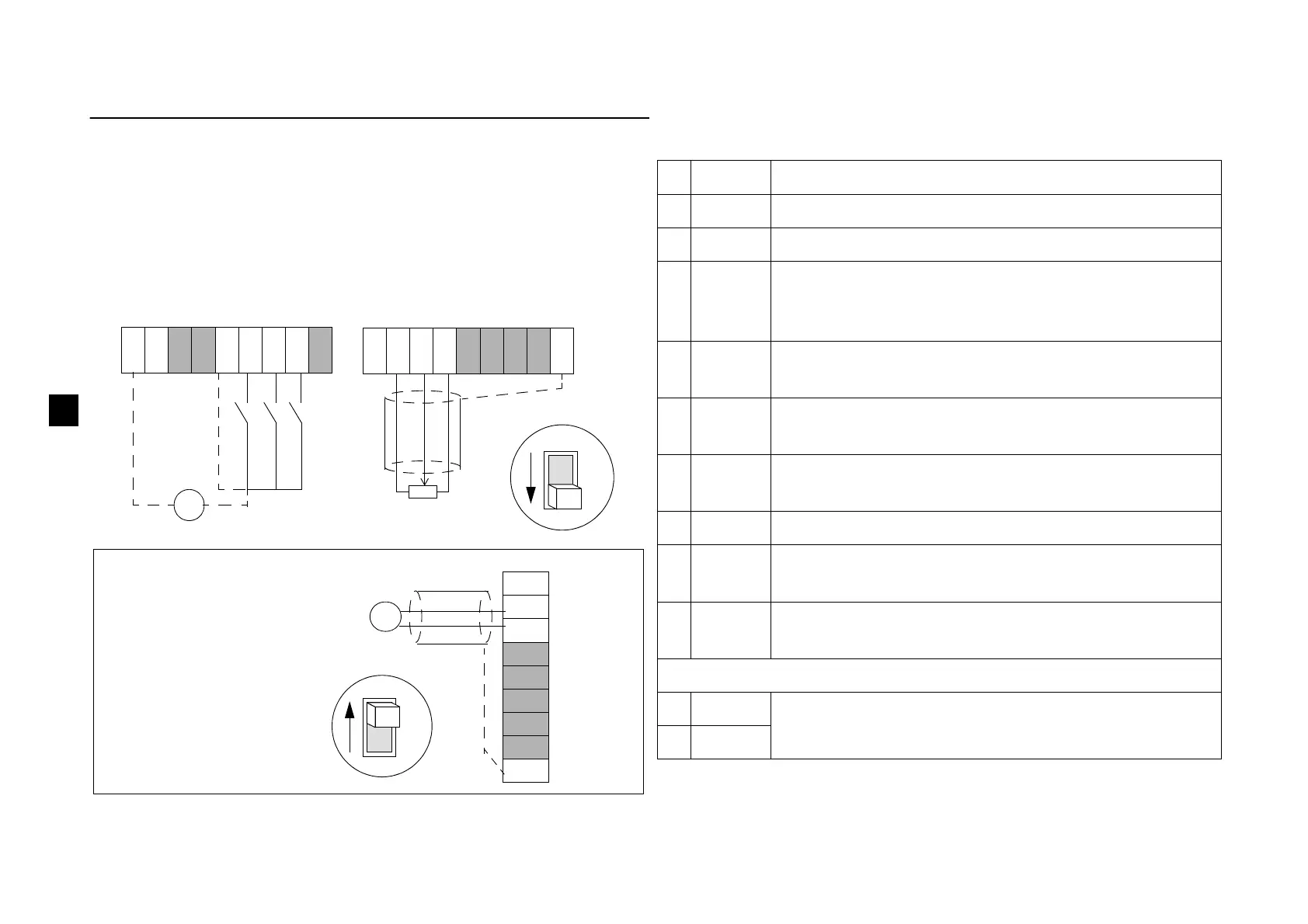

Se puede usar una fuente de alimentación interna (1) o externa (2) para
las entradas digitales. La tensión de control analógico predeterminada
es 0...10 V CC por defecto (el puente AI debe estar en la posición de
tensión "U").
Terminales de control
• Tamaño del conductor: trenzado, de 0,25...1,5 mm
2
(AWG 23 a AWG 16)
• Par de apriete: 0,25 N·m.
1) Conectado internamente al bastidor (tierra) mediante una resistencia
de 1 Mohmio.
2) La impedancia de entrada digital es de 1,5 kohmios.
Uso de una señal de intensidad
0/4...20 mA: - Cambie el puente AI
a la posición de intensidad ("I").
- Coloque el conmutador AI
OFFSET en posición ON si
prefiere una señal de intensidad
4...20 mA.
SCR START REV JOG
+-
2)
1)
U
I
Alimentación de 12...24 V CC
+12 V COM SPEED/AI +10 V COM
SCR START REV JOG +12 V COM SPEED/AI +10 V COM
AI
U
I
AI
SCR
START
REV
JOG
+12 V
COM
SPEED/AI
+10 V
COM
+-
1...10 kohmios
# Nombre Descripción
1 COM Común para entradas analógicas o digitales
1)
2 COM Común para entrada analógica o digital
1)
3AI Entrada analógica: referencia de velocidad (frecuencia).
0/2…10 V CC (Ri=190 kohmios), o 0/4…20 mA
(Ri=100 ohmios). Resolución 0,1%, exactitud ±1%.
4 +10 V Tensión de referencia para entrada analógica.
Precisión ±2%. Máx. 10 mA.
5 +12 V Tensión auxiliar para entradas digitales. Máx 30
mA.
6 START Entrada digital 1: marcha (restaura el convertidor
tras un disparo por fallo)
2)
7 REV Entrada digital 2: invertir la dirección de giro
2)
8 JOG Entrada digital 3: activar la velocidad de avance
lento
2)
9 SCR Tierra para el apantallamiento del cable de señal.
Conectado internamente a la tierra del bastidor.
Salida de relé
1 RO1 Fallo: el relé se abre. 12 V...250 V CA / 30 V CC
10 mA...2 A
2RO2
