174 PT
Comutadores DIP
Os comutadores DIP são usados para adaptar o ACS55 ao motor e à aplicação.
Aviso! O comutador DIP encontra-se a uma tensão perigosa (200V). Desligar a alimentação e aguardar 5 minutos antes de
ajustar os comutadores. Manter a tampa de protecção fechada quando o ACS55 é ligado.
Configuração
• Abrir a tampa frontal usando a ponta de uma chave de parafusos e ajustar os comutadores DIP.
• Usar a ponta de uma chave de parafusos para deslizar o comutador para a esquerda ou direita. Por defeito, todos os comutadores
encontram-se na posição esquerda.
• Fechar a tampa frontal.
Informação básica

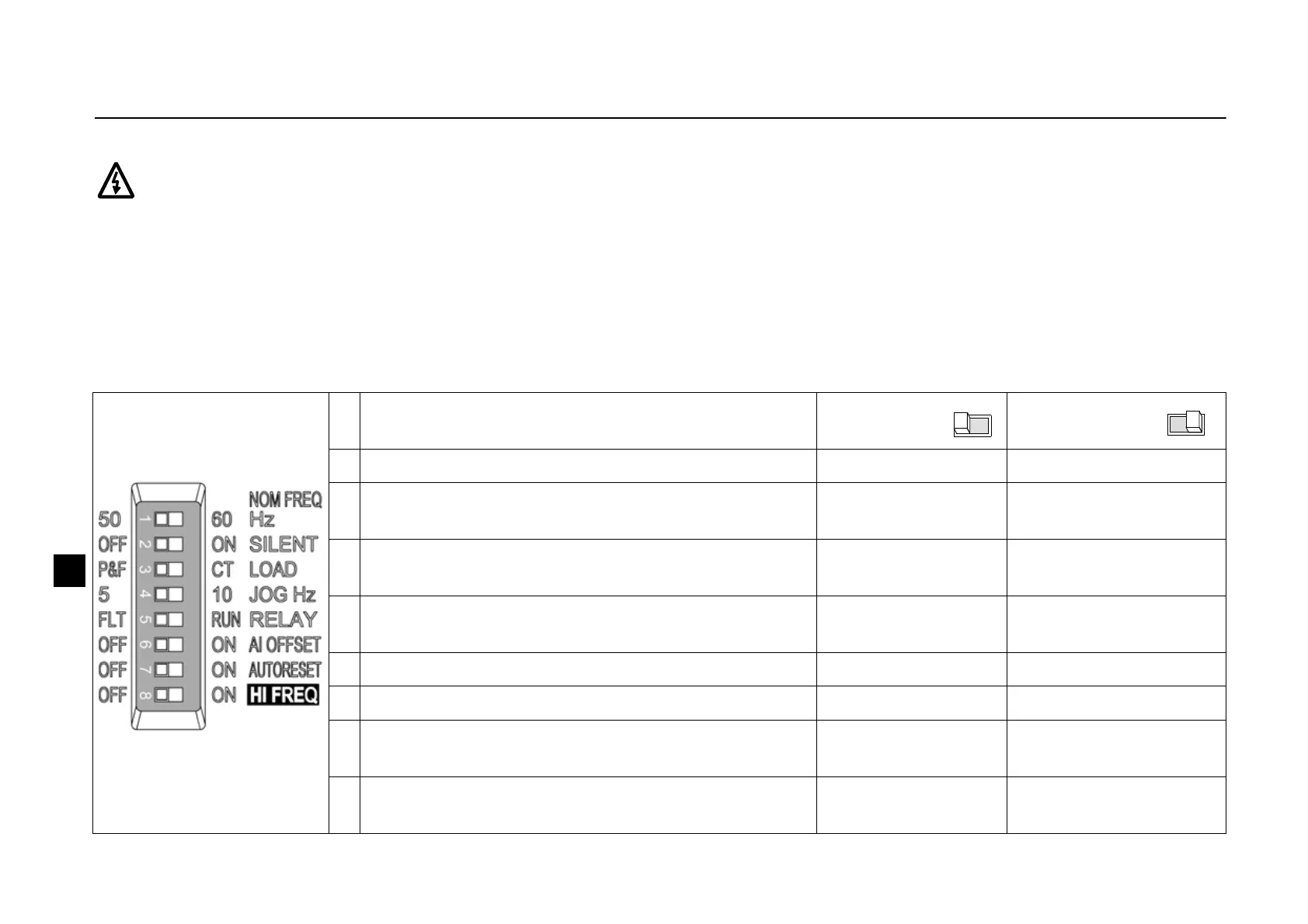

Comutador DIP
# Nome e função Configuração
por defeito
Configuração
por defeito
1 NOM FREQ Hz: Frequência nominal do motor 50 Hz 60 Hz
2 SILENT: Nível de ruído do motor (frequência de
comutação PWM)
OFF - Normal
(5 kHz)
ON - Silencioso
(16 kHz)
3 LOAD: Tipo binário carga (curva U/f) P&F - Bomba/
ventilador
CT - Binário constante
4 JOG Hz: Frequência constante para a função
jogging
5 Hz 10 Hz
5 RELAY: Operação saída a relé FLT - Falha RUN - Operação motor
6 AI OFFSET: Valor mínimo para a entrada analógica OFF - 0 mA (0 V) ON - 4 mA (2 V)
7 AUTORESET: Função de rearme automático de
falhas.
OFF - Sem
autorearme
ON - Autorearme activo
8 HI FREQ: Modo de alta frequência OFF - Standard ON - Alta frequência
activa
