Styring af hastighed

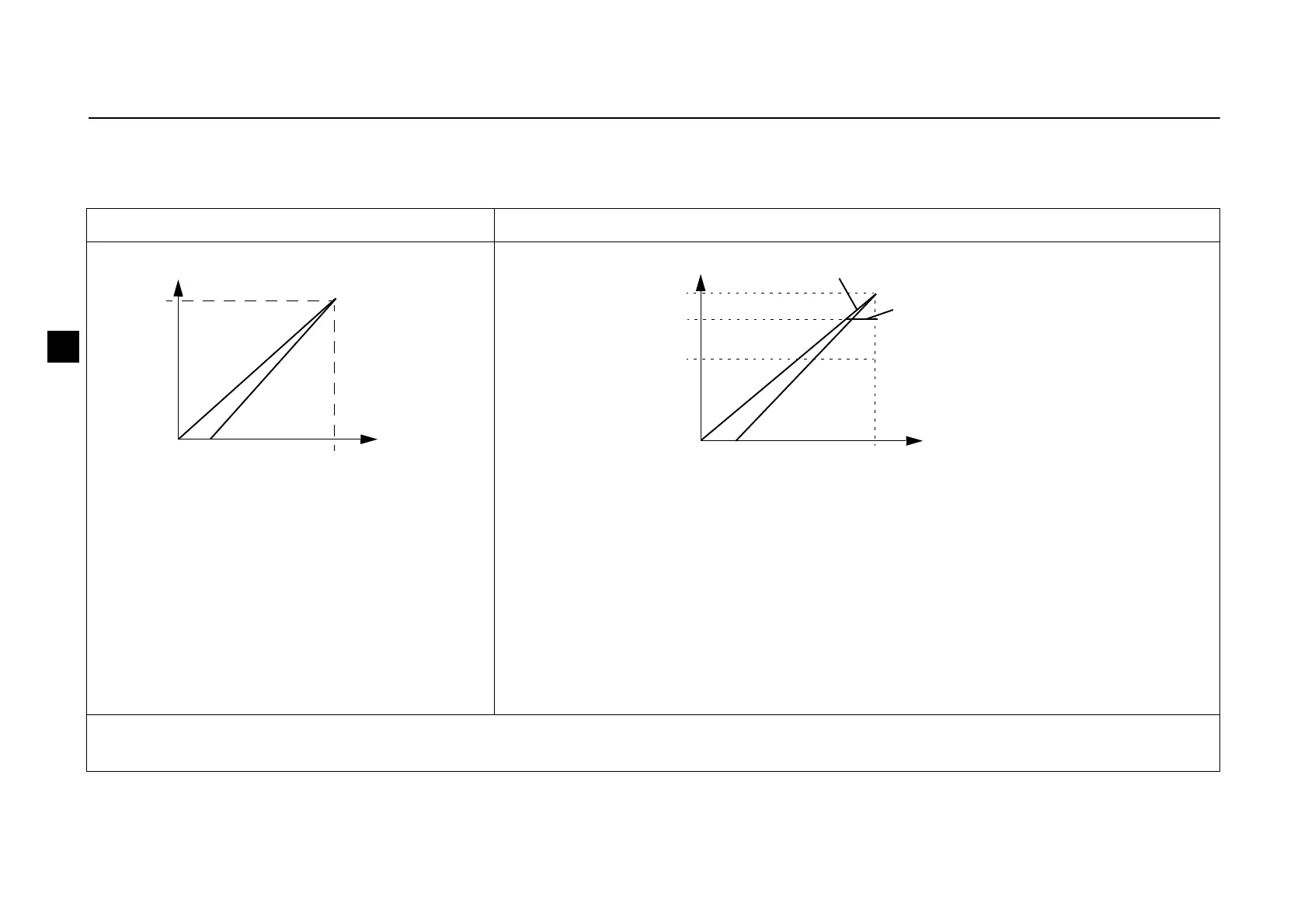

Den analoge indgang angiver hastighedsreferencen (frekvens) for ACS55. Forholdet mellem analog indgang og referencen afhænger af
indstillingerne for DIP-switche som vist nedenfor. Udgangsfrekvensen følger referenceændringerne, der defineres af ACC/DEC
potentiometret.
Højfrekvenstilstand OFF (standard) Højfrekvenstilstand ON
Indstillinger for DIP-switch:
HI FREQ = OFF
AI OFFSET = OFF (kurve a) eller ON**
(kurve b)
MOTOR NOM FREQ = 50 eller 60 Hz
Indstillinger for DIP-switch:
HI FREQ = ON
AI OFFSET = OFF (kurve a) eller ON** (kurve b)
MOTOR NOM FREQ = 50 eller 60 Hz
Udgangsfrekvensen begrænses til den valgte
nominelle frekvens for motoren.
Den faktiske udgangsfrekvens begrænses til en værdi mellem f
N
og f
N
+ 70 Hz af
HI FREQ-potentiometret. Potentiometret påvirker ikke skaleringen af den analoge
indgang.
* Brug AI-jumper til at vælge spænding eller strømsignal. Se side 38.
** For at beskytte drevet mod tab af analogt indgangssignal, reagerer drevet, hvis signalværdien er under 2 V (4 mA).
f
Indgang*
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
Indgang*
10 V
[V, mA]
0
f
N
+ 70 Hz
frekvensreference
f
N
grænse for udgangsfrekvens
2 V
4 mA
a
b
20 mA
