198 RU

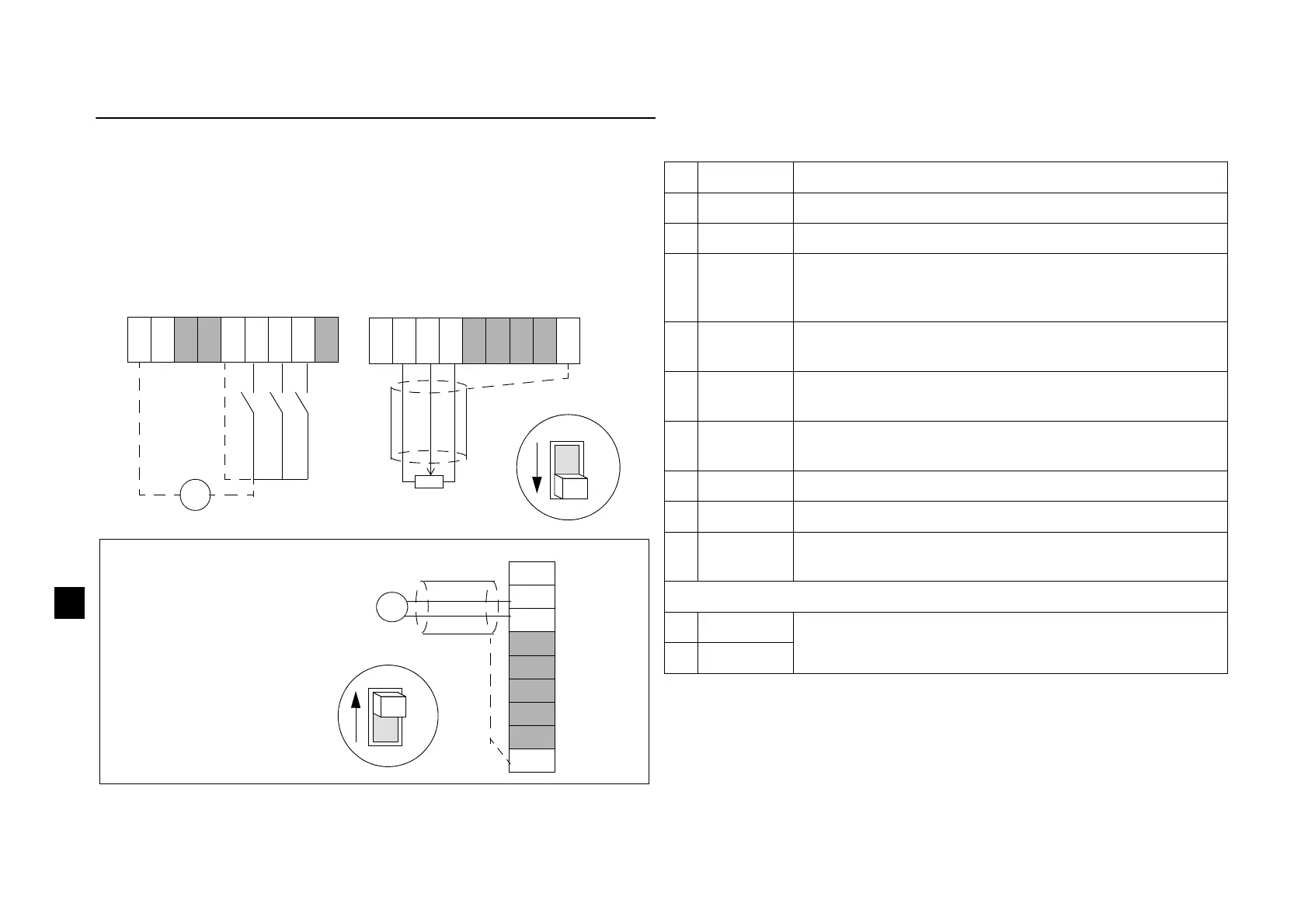

Подключение проводов управления
Для подачи сигналов на цифровые входы можно использовать внутренний
(1) или внешний (2) источник питания. Аналоговое напряжение управления
по умолчанию изменяется в диапазоне 0…10 В постоянного тока.
(Перемычка AI должна находиться в положении “U”.)
Клеммы управления
• Сечение провода: многожильный, 0,25…1,5 мм
2
(AWG 23 – AWG 16)
• Момент затяжки: 0,25 Н·м.
1) Подключено к корпусу (земле) внутри прибора через резистор 1 МОм.
2) Сопротивление цифрового входа равно 1,5 кОм.
При использовании токового
сигнала 0/4…20 мА:
- установите перемычку AI
вположение “I”.
- для входного сигнала 4…20 мА
установите переключатель AI
OFFSET в положение ON.
SCR
START
REV
JOG
+-
2)
1)
U
I
Питание 12…24 В=
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
AI
U
I
AI
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1…10 кОм
# Название Описание
1COM Общий для цифровых и аналоговых входов
1)
.
2COM Общий для цифровых и аналоговых входов
1)
.
3AI Аналоговый вход: Задание скорости (частоты).
0/2…10 В= (Ri = 190 кОм) или 0/4…20 мА (Ri = 100 Ом).
Разрешение 0,1 %, погрешность +/-1 %.
4 +10V Опорное напряжение для аналогового входа.
Погрешность +/-2 %. Макс. ток 10 мА
5 +12V Дополнительное напряжение для цифровых входов,
макс. 30 мА.
6START Цифровой вход 1: Пуск (перезагружает привод после
отключения вследствие отказа)
2)
.
7REV Цифровой вход 2: Обратное направление вращения
2)
.
8JOG Цифровой вход 3: Включение толчковой скорости
2)
.
9SCR Заземление экрана сигнальных кабелей. Подключено к
корпусу (земле) внутри привода.
Релейный выход
1RO1 Отказ: Реле размыкает напряжение 12…250 В~ / 30 В=,
коммутируемый ток 10 мА...2 А
2RO2
