Commutateurs DIP
Les commutateurs DIP servent à configurer l’ACS55 en fonction du moteur et de l’application.
Attention ! Les commutateurs DIP sont sous tension dangereuse (200 V). Mettez le variateur hors tension et attendez 5 minutes
avant de régler les commutateurs. Le capot de protection de l’ACS55 doit rester fermé lorsqu’il est sous tension.
Configuration
• Ouvrez le capot avant avec la pointe d’un tournevis et réglez les commutateurs DIP.
• Basculez le commutateur à droite ou à gauche avec la pointe d’un tournevis. En préréglage usine, tous les commutateurs sont à
gauche.
• Refermez le capot avant.
Informations de base
Commutateurs DIP

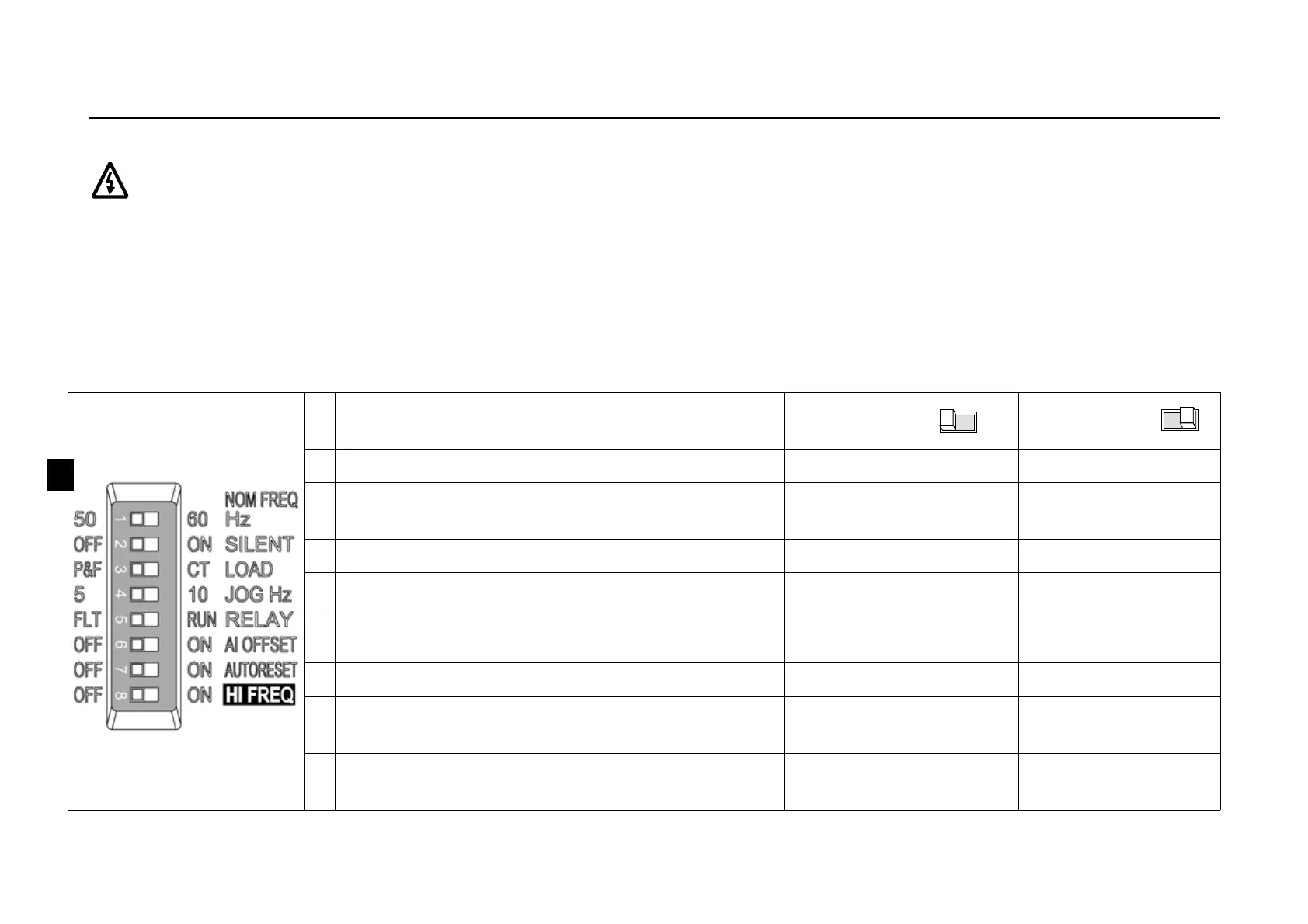

# Nom et fonction Préréglage
usine
Autre
réglage
1 NOM FREQ HZ : Fréquence nominale du moteur 50 Hz 60 Hz
2 SILENT : Niveau sonore du moteur (fréquence de
découpage MLI)
OFF - Niveau normal
(5 kHz)
ON - Niveau
silencieux (16 kHz)
3 LOAD : Type de couple de charge (courbe U/f) P&F - Pompe / ventilateur CT - Couple constant
4 JOG HZ : Fréquence constante pour la fonction Jog 5 Hz 10 Hz
5 RELAY : Fonctionnement de la sortie relais FLT - Défaut RUN - Moteur en
marche
6 AI OFFSET : Valeur mini de l’entrée analogique OFF - 0 mA (0 V) ON - 4 mA (2 V)
7 AUTORESET : Fonction de réarmement
automatique des défauts
OFF - Pas de
réarmement auto
ON - Réarmement
auto activé
8 HI FREQ : Mode Haute fréquence OFF - Standard ON - Mode Haute
fréquence activé
