74 ES
Conmutadores DIP
Los conmutadores DIP se utilizan para adaptar el ACS55 al motor y a la aplicación.
¡Atención! El conmutador DIP está bajo una tensión peligrosa (200 V). Desconecte la alimentación y espere 5 minutos antes de ajustar los
conmutadores. Mantenga cerrada la cubierta protectora mientras el ACS55 esté encendido.
Configuración
• Abra la cubierta anterior con la punta de un destornillador y ajuste los conmutadores DIP.
• Vuelva a utilizar la punta del destornillador para desplazar el conmutador a la izquierda o a la derecha. La posición por defecto de todos los
conmutadores es hacia la izquierda.
• Cierre la cubierta anterior.

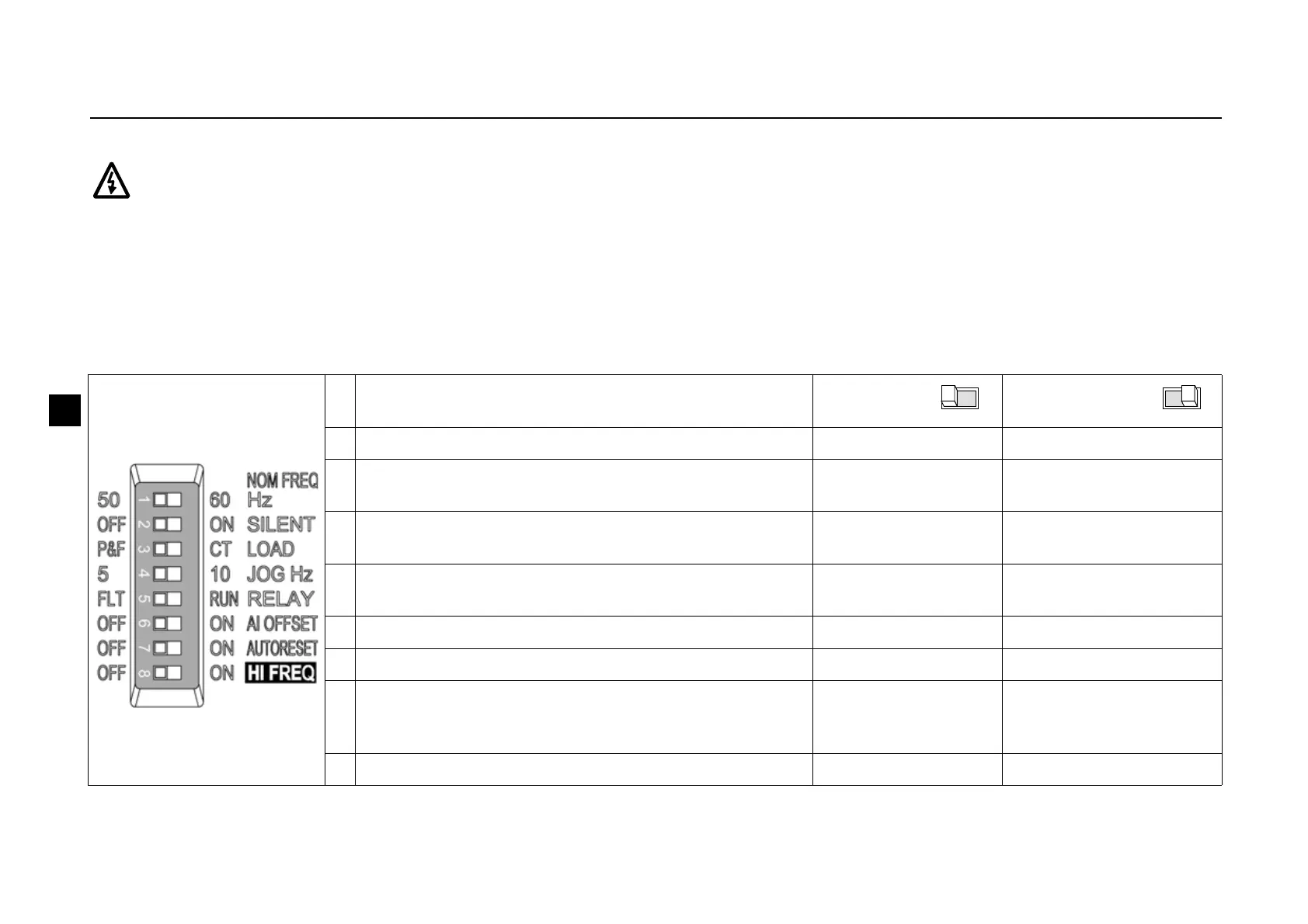

Información básica
Conmutador DIP
# Nombre y función Ajuste
de fábrica
Ajuste
alternativo
1 NOM FREQ HZ: Frecuencia nominal del motor 50 Hz 60 Hz
2 SILENT: Nivel de ruido del motor (frecuencia de
conmutación PWM)
OFF - Normal (5 kHz) ON - Silencioso (16 kHz)
3 LOAD: Tipo de par de carga (curva U/f) P&F - Bomba/
ventilador
CT - Par constante
4 JOG HZ: Frecuencia constante para la función de
avance lento
5 Hz 10 Hz
5 RELAY: Funcionamiento de la salida de relé FLT - Fallo RUN - Motor en marcha
6 AI OFFSET: Valor mínimo para entrada analógica OFF - 0 mA (0 V) ON - 4 mA (2 V)
7 AUTORESET: Función de restauración automática de
fallos
OFF - Sin
restauración
automática
ON - Restauración
automática activada
8 HI FREQ: Modo de alta frecuencia OFF - Estándar ON - Alta frec. activada
