178 PT

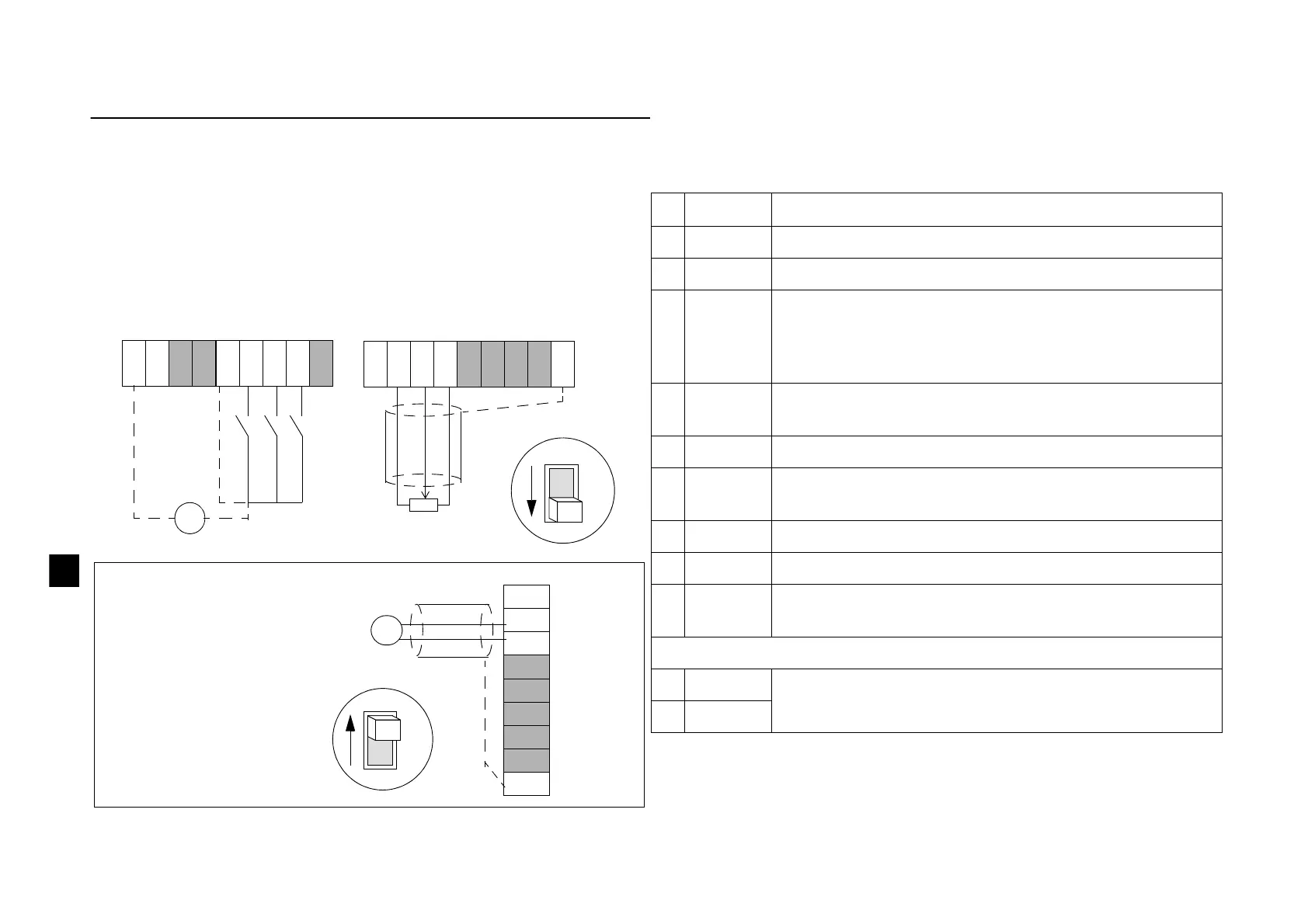

Ligar os cabos de controlo
A alimentação interna (1) ou externa (2) pode ser usada para as
entradas digitais. Por defeito, a tensão analógica de controlo
é 0... 10 VCC. (O jumper AI deve estar na posição de tensão
("U")).
Terminais de controlo
• Tamanho do condutor: entrançado 0,25…1,5 mm
2
(AWG 23 a
AWG 16)
• Binário de aperto: 0.25 N·m.
1) Ligado internamente ao chassis (terra) através da resistência 1
Mohm.
2) A impedância da entrada digital é 1,5 kohm.
Usar o sinal de corrente 0/4
…20mA: - Alterar a posição do
jumper AI para corrente ("I").
- Ajustar o comutador AI
OFFSET para a posição ON
se o sinal de corrente
4…20 mA for o pretendido.
SCR
START
REV
JOG
+-
2)
1)
U
I
Alimentação 12...24 VCC
+12V
COM
SPEED/AI
+10V
COM
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
E
U
I
E
SCR
START
REV
JOG
+12V
COM
SPEED/AI
+10V
COM
+-
1...10 kohm
# Nome Descrição
1 COM Comum para entradas digitais ou analógicas
1)
2 COM Comum para entrada digital ou analógica
1)
3 AI Entrada analógica: Referência de velocidade
(frequência).
0/2…10 VCC (Ri=190 kohm), ou 0/4…20 mA
(Ri=100 ohm). Resolução 0,1 %, precisão +/-1%.
4 +10V Tensão de referência para entrada analógica.
Precisão +/-2%. Max. 10 mA.
5 +12V Tensão auxiliar para entradas digitais. Máx. 30 mA.
6 START Entrada digital 1: Arrancar (rearme do conversor após
um disparo de falha)
2)
7 REV Entrada digital 2: Sentido de rotação inverso
2)
8 JOG Entrada digital 3: Activar velocidade jog
2)
9 SCR Terra para a blindagem do cabo de sinal. Ligado
internamente à terra do chassis.
Saída a relé
1 RO1 Falha: Aberturas do relé.12 V...250 VCA / 30 VCC
10 mA...2 A
2RO2
