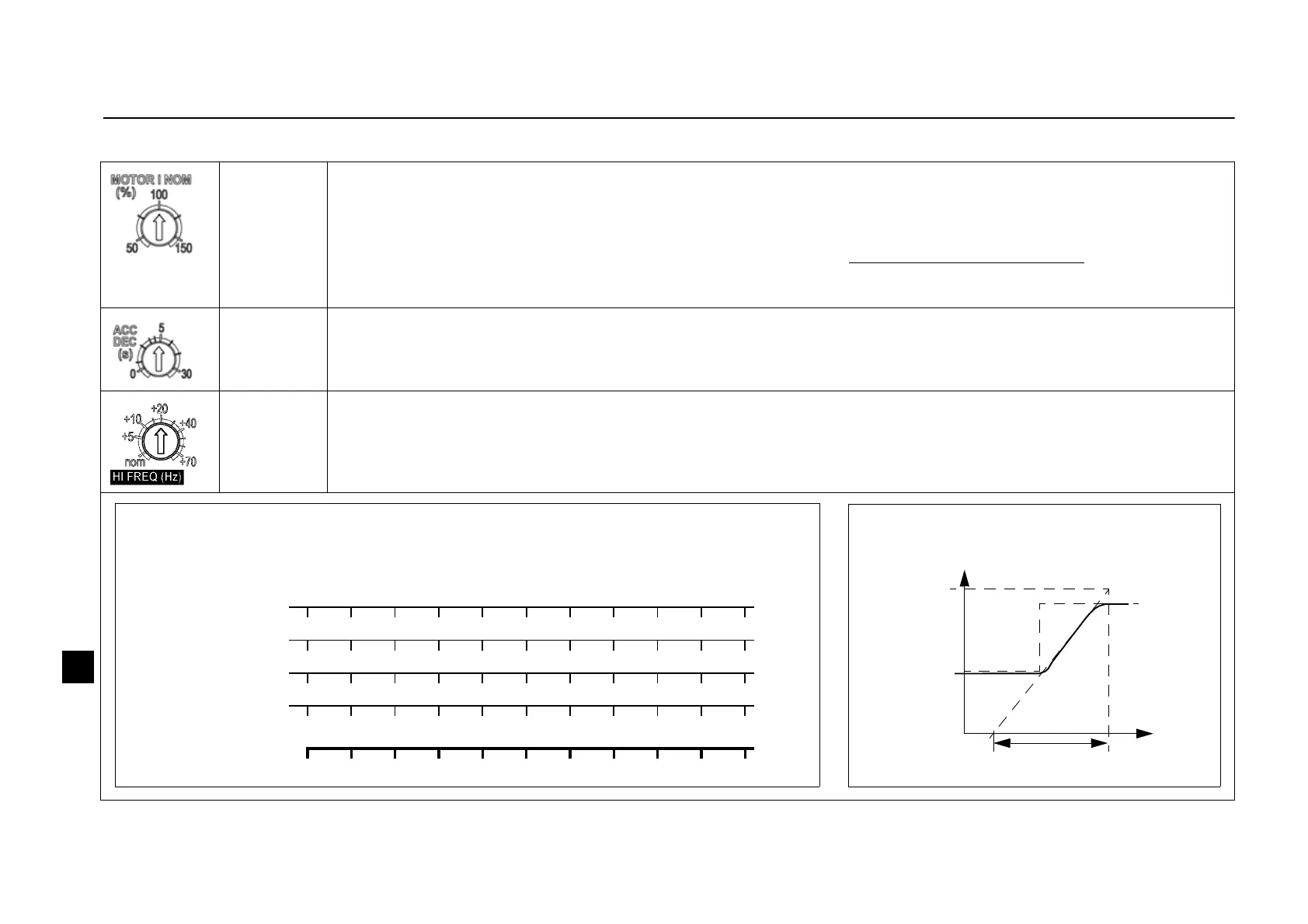

控制电位器
可以用螺丝刀调节电位器。所有电位器的默认值是中间位置。
电机额定
电流
(MOTOR I
NOM)
通过下面的等式或下面的图表计算电机额定电流 (MOTOR I NOM) 的值。 ACS55 通过测量输出电流和定义
的电机额定电流来计算电机的温度 。如果过温会跳闸。
注意 : 如果电机电缆过长，导致漏电流过大，应适当增大电机额定电流的设定。
加速 / 减速
(ACC/
DEC)
定义从最小速度加速至最大速度的时间和反之的减速时间，单位：秒。加 / 减速时间越长， ACS55 相应的
跟随给定速度越慢。
高频 (HI
FREQ)
限定输出频率为额定频率至额定频率 + 70 Hz 之间的值。只有将高频模式开关 HI FREQ DIP 设为 on，此值
才有效。 参见 234 页的 DIP
设定开关 。
电机额定电流 (%) =
电机额定电流 [A]
ACS55 额定电流 [A]
• 100%
ACS55-01x-
-01A4-x
0,7 0,8 1,0 1,2
1,4
1,6 1,8 2,0 2,1
-02A2-x
1,11,31,51,82,0
2,2
2,4 2,6 2,8 3,0 3,3
-04A3-x
2,2 2,6 3,0 3,5 4,0
4,3
4,7 5,2 5,6 6,0 6,5
-07A6-x
3,84,65,36,16,8
7,6
8,4 9,3 10,2 11,4
-09A8-x
4,95,96,97,88,8
9,8
10,8 12,0 13,3 14,7
MOTOR I NOM
50 60 70 80 90
100
110 120 130 140 150%
给定 [%]
t
100
加速 / 减速
MOTOR I NOM 选择图表 加速 / 减速 时间
电机额定电流 (A)
