속도 제어

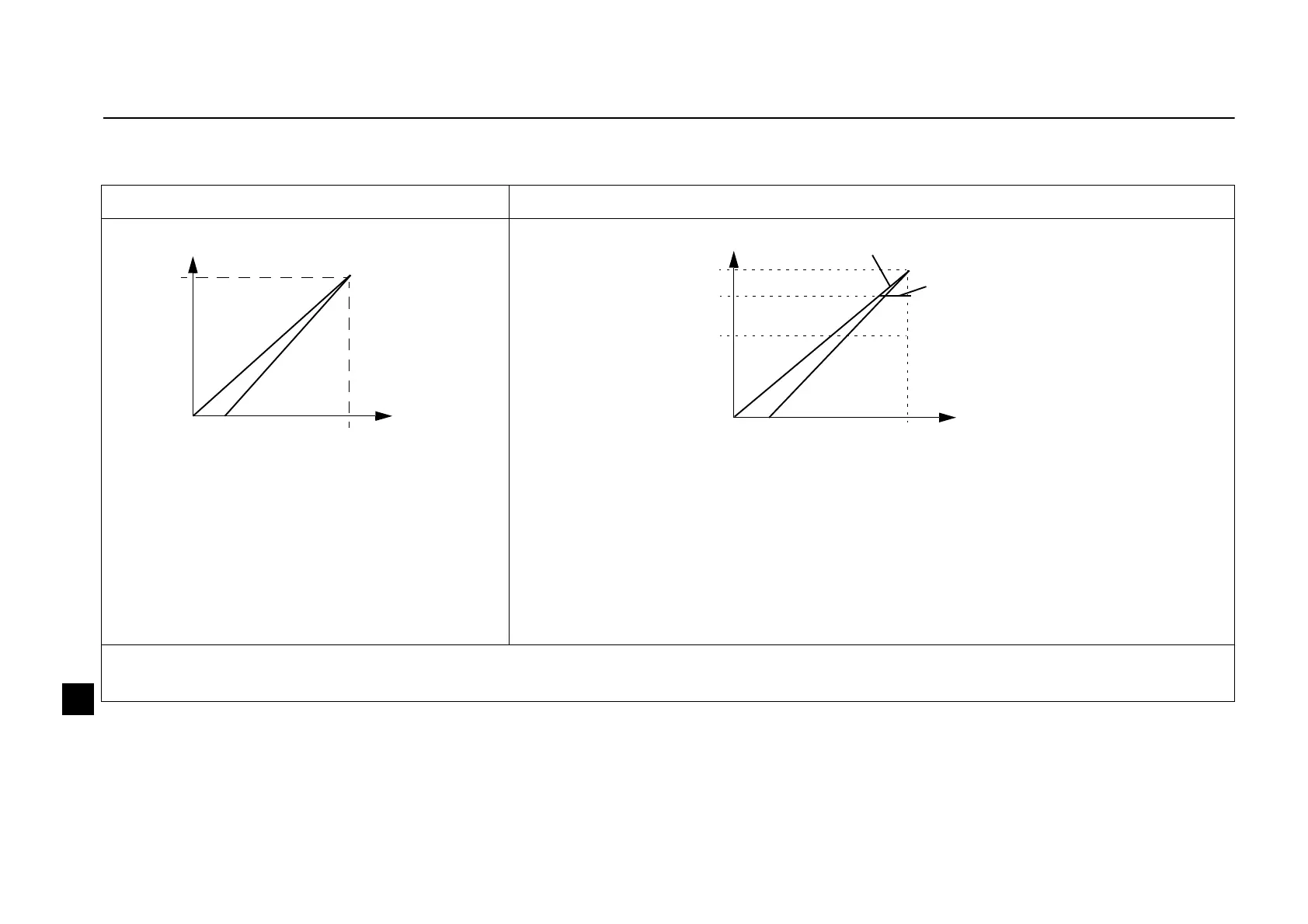

아날로그 입력은 ACS55 에 속도 ( 주파수 ) 레퍼런스로 사용됩니다 . DIP 스위치의 설정에 따라 아래 그림과 같이 아날로그 입력 및 레
퍼런스 응답을 적용할 수 있습니다 . ACC/DEC 포텐션메터의 설정과 레퍼런스의 변화에 따라 출력 주파수가 변합니다 .
고주파수 운전 모드 오프 ( 표준 ) 고주파수 운전 모드 온
DIP 스위치 설정 :
HI FREQ = 오프
AI OFFSET = 오프 (a 곡선 ), 온 ** (b 곡선 )
MOTOR NOM FREQ = 50, 60 Hz
DIP 스위치 설정 :
HI FREQ = 온
AI OFFSET = 오프 (a 곡선 ), 온 ** (b 곡선 )
MOTOR NOM FREQ = 50, 60 Hz
출력 주파수는 모터의 정격 주파수로 제한됩니
다.
출력 주파수는 HI FREQ 포텐션메터의 설정에 따라 f
N
~ f
N
+ 70 Hz 사이에서 제한됩
니다 . 포텐션메터는 아날로그 입력의 스케일에 영향을 주지 않습니다 .
* AI 점퍼의 설정에 따라 전압 및 전류 신호를 선택할 수 있습니다 . 258 쪽을 참조하세요 .
** 아날로그 신호값이 2 V (4 mA) 이하로 떨어지거나 결상이 되면 , 드라이브 보호를 위하여 드라이브가 정지합니다 .
f
입력 *
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
입력 *
10 V
[V, mA]
0
f
N
+ 70 Hz
주파수 레퍼런스
f
N
출력 주파수 제한
2 V
4 mA
a
b
20 mA
