94 FI
DIP-kytkimet
ACS55-taajuusmuuttajan asetukset sovitetaan moottorin ja sovelluksen mukaisiksi DIP-kytkimillä.
Varoitus! DIP-kytkimessä on hengenvaarallinen jännite (200 V). Katkaise taajuusmuuttajan syöttöjännite ja odota 5 minuuttia
ennen kuin muutat kytkinten asentoja. Pidä suojakansi suljettuna, kun laite on jännitteinen.
Konfigurointi
• Avaa etukansi ruuvimeisselillä ja aseta DIP-kytkimet vaadittavaan asentoon.
• Siirrä kytkintä vasemmalle tai oikealle ruuvimeisselin kärjellä. Kaikkien kytkinten oletusasetus on vasemmalla.
• Sulje etukansi.

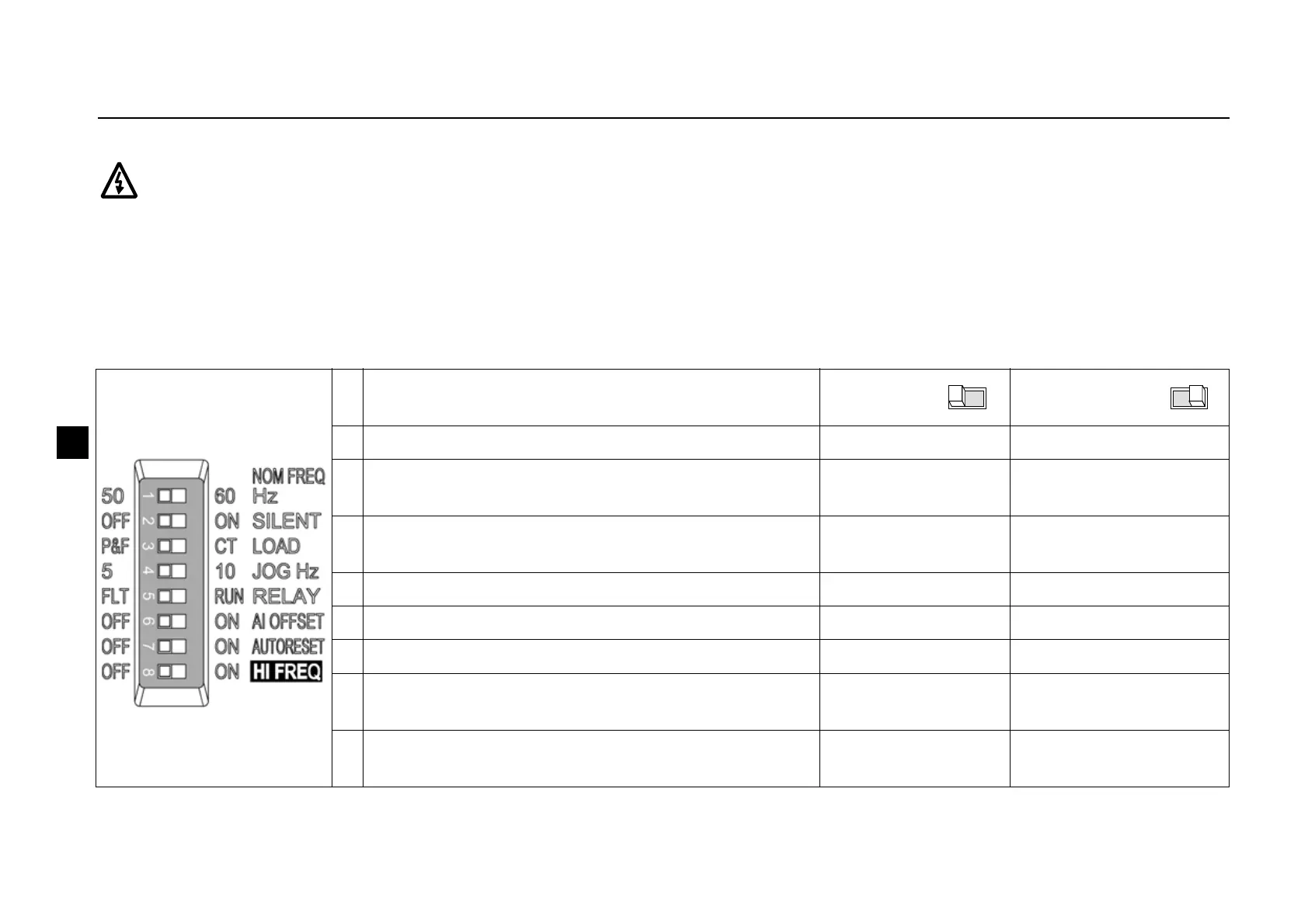

Perustiedot
DIP-kytkin
# Nimi ja toiminto Oletus-
asetus
Vaihtoehtoinen
asetus
1 NOM FREQ HZ: Moottorin nimellistaajuus 50 Hz 60 Hz
2 SILENT: Moottorin melutaso (PWM-kytkentätaajuus) OFF - Normaali
(5 kHz)
ON - Hiljainen (16 kHz)
3 LOAD: Kuormitusmomentin tyyppi (U/f-käyrä) P&F - Pumppu/
puhallin
CT - Vakiomomentti
4 JOG HZ: Vakiotaajuus "ryömintä" 5 Hz 10 Hz
5 RELAY: Relelähdön toiminta FLT - Vika RUN - Moottori käy
6 AI OFFSET: Analogiatulon minimiarvo OFF - 0 mA (0 V) ON - 4 mA (2 V)
7 AUTORESET: Automaattinen viankuittaustoiminto OFF - Ei autom.
kuittausta
ON - Autom. kuittaus
käytössä
8 HI FREQ: Korkeataajuustila OFF - Vakio ON - Korkeataajuustila
käytössä
