SV 219
Extra kabeldragnings- och EMC-instruktioner
Följ dessa instruktioner för problemfri drift och för att säkerställa kompatibilitet med EGs EMC-direktiv.
Motorkabel
Motorkabeln måste vara en symmetrisk treledarkabel med koncentrisk skyddsjordledare, eller en fyrledarkabel med koncentrisk skärm.
Flätad metallskärm rekommenderas, t.ex. typ MCCMK (NK Cables).
- Tvinna samman skärmtrådarna till en kort ledare och anslut den till jordskruven . Håll denna ledare så kort som möjligt.

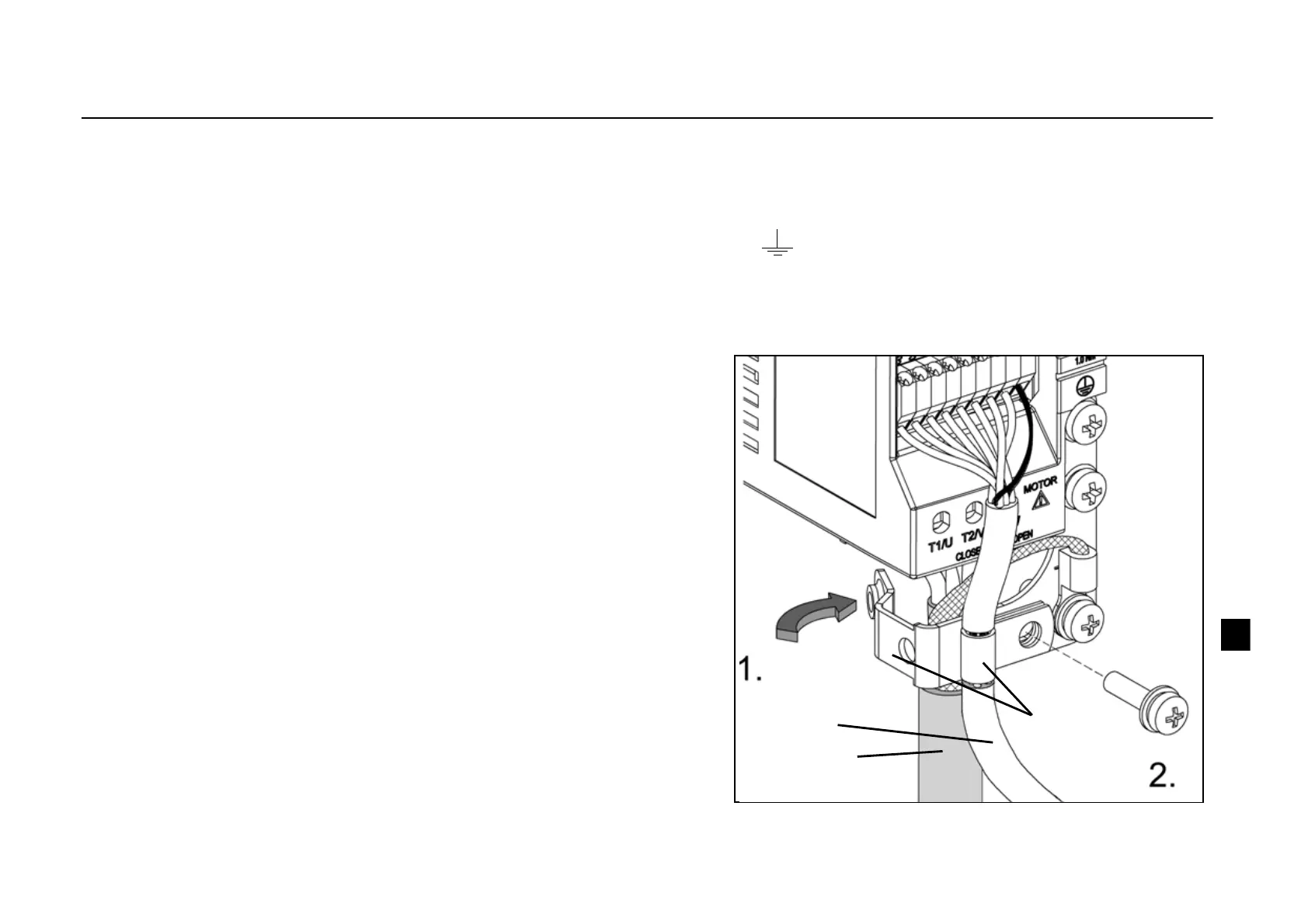

- Anslut kabelskärmen med hjälp av en klämma (se figur) när internt eller externt EMC-filter används.
- Vid motoränden måste kabeln ha 360 grader runtomgående jordning i form av en EMC-kabelgenomföring. Alternativt kan
kabelskärmen tvinnas till en ledare vars längd inte överstiger fem gånger dess bredd och anslutas till PE-plinten på motorn.
Styrkablar
Styrkablar måste vara flertrådiga ledare med flätad koppartrådskärm. En
dubbelskärmad kabel med tvinnade parledare rekommenderas för analoga
signaler.
- Tvinna samman skärmtrådarna till en kort ledare och anslut den till plinten
SCR. Håll denna ledare så kort som möjligt.
- Anslut kabelskärmen med hjälp av en klämma (se figur) (endast EMC-
enheter).
- Förlägg motorkabeln på avstånd från styr- och matningskablarna för att
undvika elektromagnetiska störningar (avstånd > 20 cm).
Obs: Blanda aldrig 24 V DC- och 115/230 V AC-signaler i samma kabel.
