ABB ACS55-01E-01A4-2

240 CN
速度控制

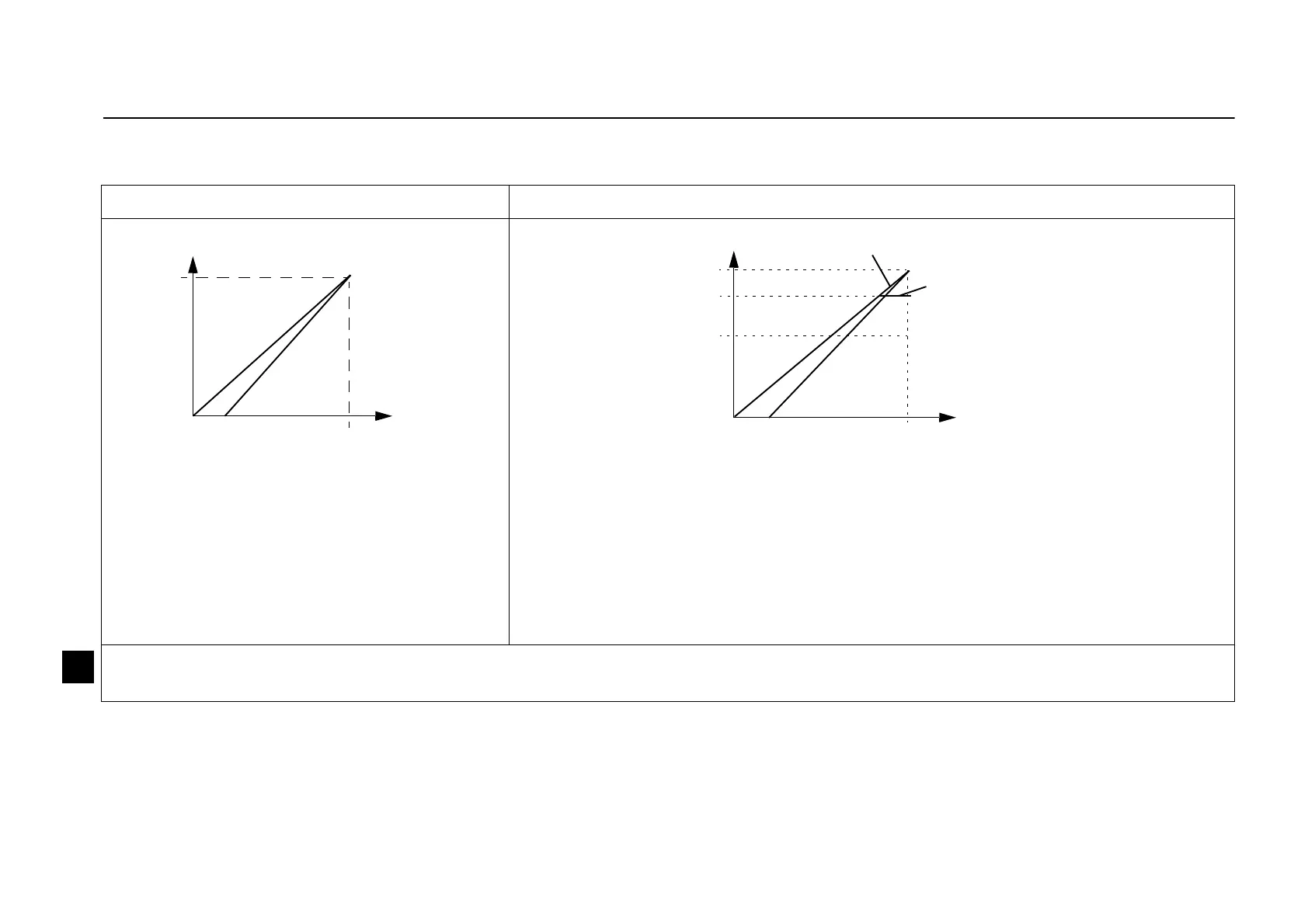

ACS55 使用模拟量输入作为速度 ( 频率值 ) 的给定信号。输入信号值和模块认可的给定之间的关系由 DIP 开关的设定来定义。输出频率根
据加 / 减速电位器设定的斜率随给定值而变化。
高频模式关闭 ( 默认 ) 高频模式启动
DIP 开关设定 :
HI FREQ = OFF
AI OFFSET = OFF ( 曲线 a) 或 ON** ( 曲线 b)
MOTOR NOM FREQ = 50 或 60 Hz
DIP 开关设定 :
HI FREQ = ON
AI OFFSET = OFF ( 曲线 a) 或 ON** ( 曲线 b)
MOTOR NOM FREQ = 50 或 60 Hz
输出频率不会超过电机额定频率的限制。
实际频率输出值由 HI FREQ 电位器限制在 f
N
至 f
N
+ 70 Hz 之间的数值。
该电位器不影响模拟输入的换算。
* 使用 AI 跳线选择信号为电流型或电压型。参见第 238 页。
** 为防止输入信号丢失，当信号值低于 2 V (4 mA) 时，变频器停止运转。
f
输入 *
10 V
f
N
[V, mA]
0
2 V
4 mA
a
b
20 mA
f
输入 *
10 V
[V, mA]
0
f
N
+ 70 Hz
频率给定
f
N
输出频率限制
2 V
4 mA
a
b
20 mA
