Workshop manual RR 4T - 400 - 450 - 525
9 12 33
48 39 24 30 31 72 513
33 70 41 71
34 3610 37
19 21 25 73 83228
43 45 46

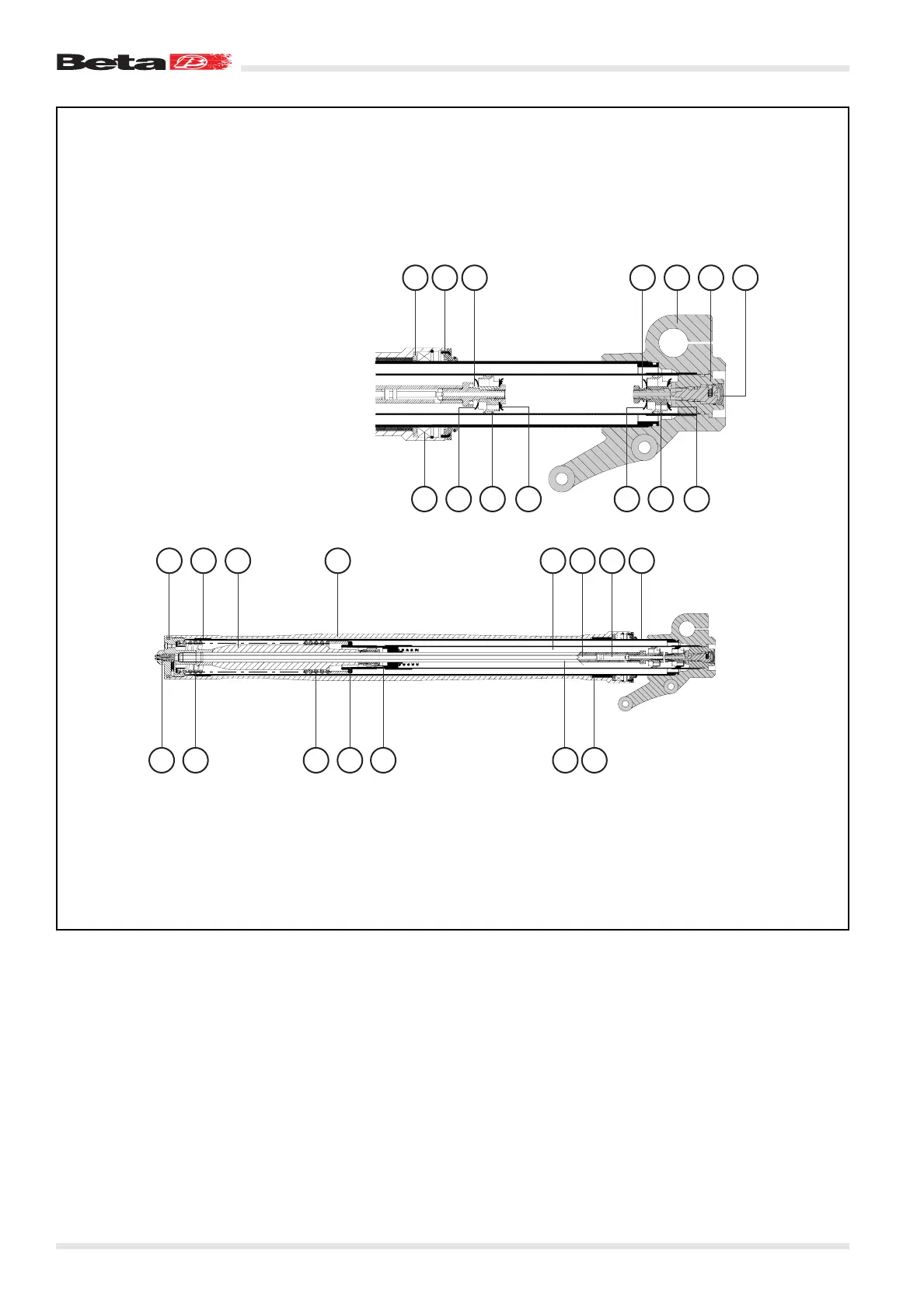

Fork components
5) Supporting tube
8) Lower sliding bush
9) Cup
10) Seal ring
12) Wiper seal
13) Outer leg holder
19) Compression adjusting screw
21) Spring
24) Spring guide
25) Preload tube
28) Foot pad
30) Cartridge case
31) Inside rod
32) Pump rod
33) Fin pull-off spring
34) Rebound piston fin
36) Pump piston
37) Rebound damping piston reeds
39) Upper sliding bush
41) Foot valve
43) Compression valve fin
45) Foot valve piston
46) Compression damping valve
reeds
48) Cap
70) Wheel holder
71) Rebound adjusting screw
72) Jet needle
73) Case cover
