15
FR
Raccordement de la chaudière
Ce chapitre explique comment faire
tous les raccordements de la chau-
GLqUH
t Raccordements hydrauliques
t Raccordement évacuation du
condensat
t Raccordement gaz
t Raccordement gaz brûlés
t Raccordement entrée d’air
t Raccordement électrique
La chaudière doit être toujours rac-
cordée, de manière à ce que le
système réponde à toutes les nor-
mes et réglementations requises
(européennes, nationales et locales).
C’est la responsabilité de l’installa-
teur d’assurer que toutes les normes
et régle- mentations sont bien re-
spectées.

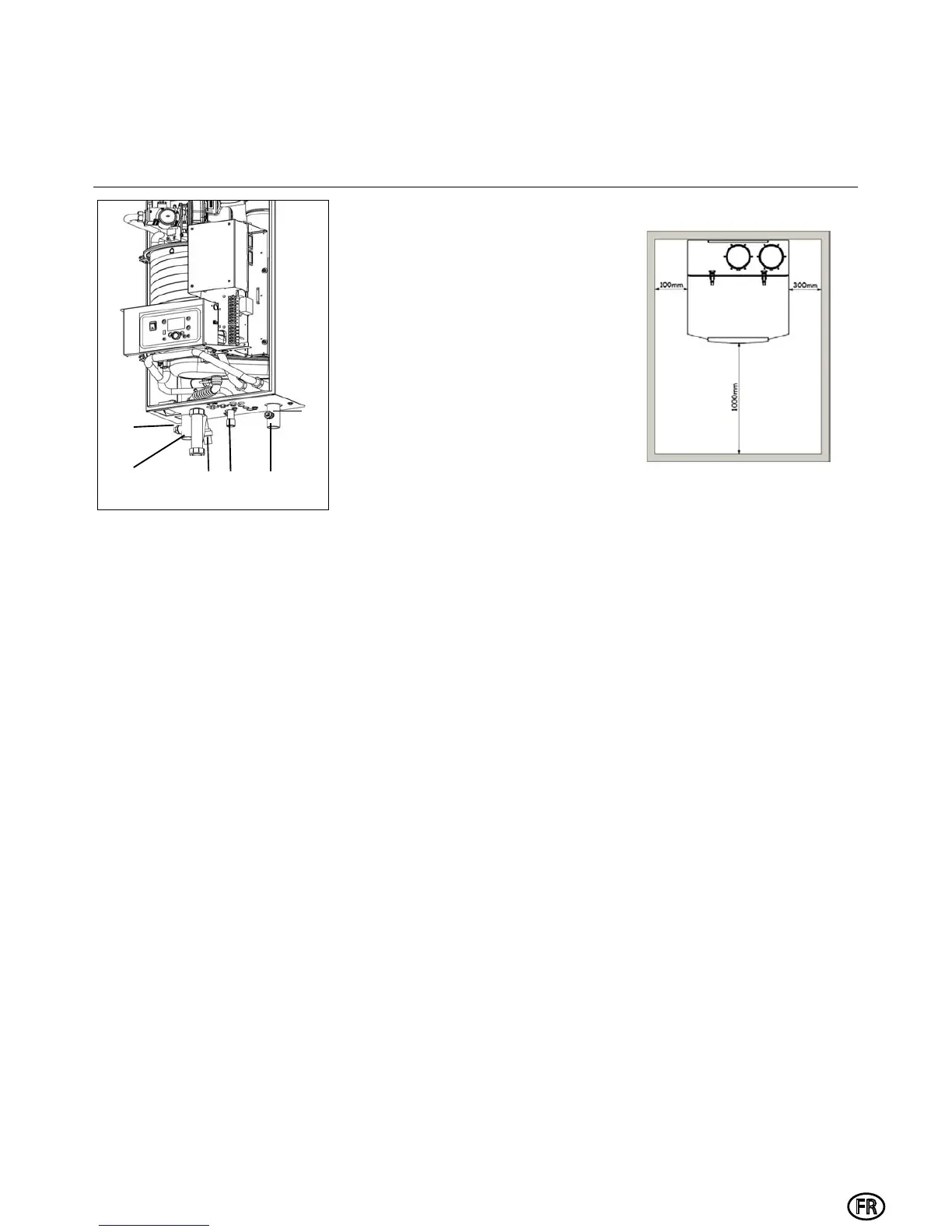

Raccordements hydrauliques
(1,2,3,4)
La chaudière doit toujours être rac-
cordée, de manière à ce que le débit
d’eau dans la chaudière puisse être
assuré tout le temps. Raccorder le
raccordement débit (1) et retour (5)
du système hors tension aux raccor-
dements de la chaudière.
La chaudière contient une possibilité
de connexion pour un kit (accessoi-
re) ave soupape de sécurité, robinet
de remplissage/ vidange et raccorde-
ment pour vase d’expansion. La sou-
pape de sécurité doit être raccordée
au raccordement départ (3) de la
chaudière, le robinet de remplissage/
vidange et le vase d’expansion doi-
vent être raccordés au raccordement
retour de la chaudière (4).
Le kit de pompe (en option) doit être
monté directement au raccordement
retour (2) de la chaudière, avant de
raccorder au système.
Raccordement condensat (5)
Après l’avoir rempli d’eau, le siphon
(compris dans la livraison) doit être
monté au raccordement (5) dessous
de la chaudière. Raccorder le tuye-
au au système de vidange dans la
salle de chaudière. Le raccordement
au système de vidange doit toujours
être fait par raccordement ouvert,
D¿QG¶pYLWHUGHQR\HUODFKDXGLqUHHQ
cas de vidange bloquée.
Raccordement gaz (6)
Le raccordement gaz doit être réalisé
par un installateur agréé selon les
normes et réglementations applica-
bles au niveau national et local.
Raccorder la canalisation de gaz du
système hors tension au raccorde-
ment gaz (6) de la chaudière. Un ro-
binet de gaz doit être installé directe-
ment derrière la chaudière.
8Q ¿OWUH j JD] SHXW rWUH PRQWp GL-
rectement sur le raccordement de
gaz de la chaudière.
Installation de la chaudière
La chaudière doit être placée dans
une salle protégée contre le gel. Si la
salle de chaudière est sur le toit, la
chaudière ne doit jamais être le point
le plus haut de l’installation. En po-
sitionnant la chaudière, veuillez tenir
compte de l’espacement minimum
recommandé sur l’image. Lorsque
la chaudière est positionnée avec
moins d’espace libre, l’entretien sera
SOXVGLI¿FLOH
Installation
Installation de la chaudière
Raccordement de la chaudière
3
1
6
52
4
