Inbedrijfstelling
Verbrandingsanalyse
Verbrandingswaarden aardgas
Instellen verbrandingswaarde bij
vollast
Start het toestel op regelstopbedrijf
in deellast 50%. Wanneer het toestel
op 50% belasting brandt, het toestel
3 minuten laten stabiliseren. Verhoog
vervolgens stapsgewijs de belasting
tot 100%. Controleer de gasdruk aan
de inlaat van het gasblok geduren-
GHKHWRSPRGXOHUHQ QDDU  GH
gasdruk mag niet onder de minimaal
voorgeschreven waarde komen (zie
WHFKQLVFKH JHJHYHQV ,QGLHQ HHQ
(optionele) minimale gasdrukschake-
laar is aangesloten, stel deze dan in
op 75% van de benodigde gasdruk.

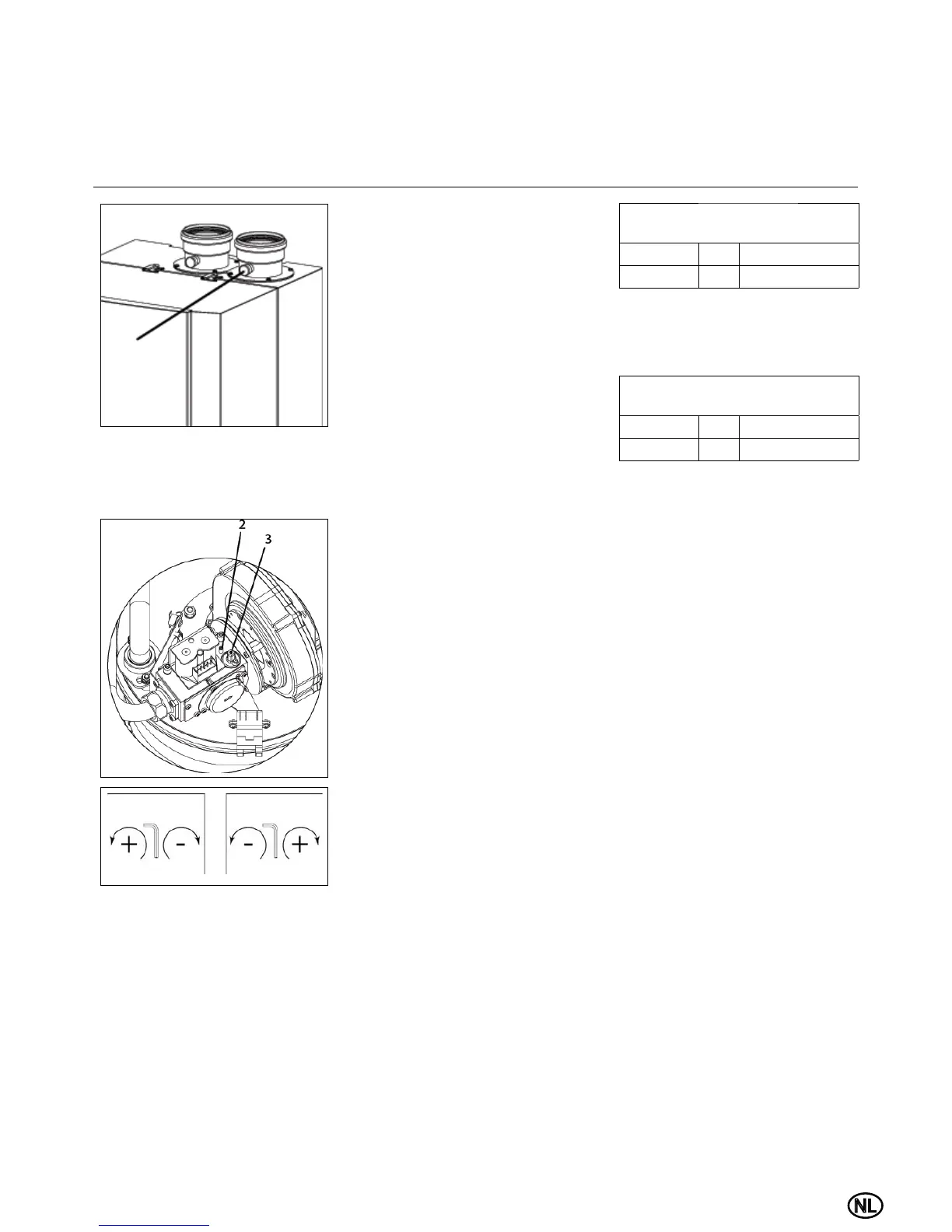

Controleer de verbrandingswaarden
via het meetpunt in de schoorstee-
QDDQVOXLWLQJ  ,QGLHQ QRRG]DNHOLMN
kunnen de verbrandingswaarden
worden gecorrigeerd met behulp van
de kleine instelschroef aan de boven-
zijde van het gasblok (2).
Instellen verbrandingswaarde bij
minimumlast
Schakel het toestel om naar mi-
nimumlast (0%). Controleer de
verbrandingswaarden op dezelfde
wijze als beschreven voor vollast. De
verbrandingswaarden kunnen, indien
noodzakelijk, worden gecorrigeerd
met behulp van de grote instelschro-
ef aan de bovenzijde van het gasblok
(3).
Controleren verbrandingswaarde
bij 50% belasting
Het is aanbevolen om de verbran-
dingswaarde bij 50% belasting te me-
ten als referentie voor een stabiele
gas/luchtverhouding over het gehele
modulatiegebied van het toestel. De
CO2waarde dient zich te bevinden
tussen de ingestelde waarden bij vol-
last en minimumlast. De CO-waarde
moet ongeveer gelijk zijn aan de
waarden bij vollast en minimumlast.
Vergeet niet om na de verbrandingsa-
QDO\VHGHUHJHOVWRSPRGXVWHEHsLQ-
digen en het toestel terug te zetten
naar automatische bedrijf
1
SW 2 SW 3
Verbrandingswaarden aardgas
G20 / G25
TH-L / 50-145
CO
2
max % ± 0.2
Verbrandingswaarden aardgas
G20 / G25
TH-L 50-145
CO
2
min % ± 0.2
