elco THISION L User Manual

15
IT
Allacciamento della caldaia
,OSUHVHQWHFDSLWRORGHVFULYHJOLDOODF-
ciamenti alla caldaia di seguito elen-
cati.
t Attacchi idraulici
t Attacco di scarico condensa
t Attacco gas
t Attacco scarico fumi
t Attacco aspirazione aria
t Connessione elettrica
La caldaia deve sempre essere allac-
ciata in modo che il sistema sia con-
forme a tutti gli standard e le regole
inerenti (europee, nazionali e locali).
È responsabilità dell’installatore assi-
curare che tutti gli standard e le rego-
le vengano rispettati.

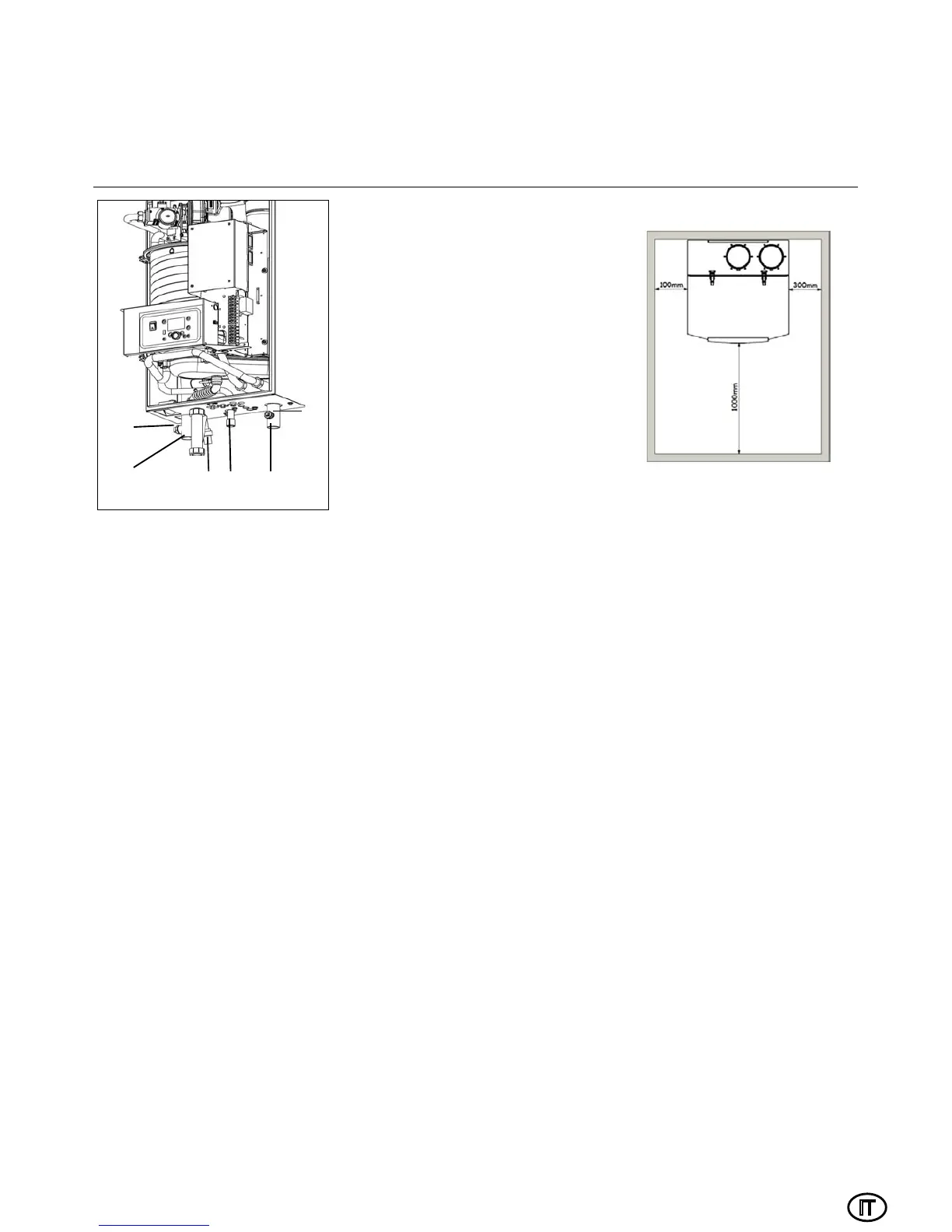

Attacchi idraulici (1,2,3,4)
La caldaia deve sempre essere allac-
FLDWDLQPRGRFKHLOÀXVVRGHOO¶DFTXD
attraverso la caldaia stessa sia ga-
rantito in qualsiasi momento.
Connettere gli attacchi di mandata (1)
e ritorno (2) dell’impianto in assenza
di tensione agli attacchi della caldaia.
La caldaia permette la connessione
di accessori (optional) per la valvola
di sicurezza, la valvola di riempimen-
to/svuotamento e la connessione di
un bollitore remoto sulla parte poste-
riore (4).
,ONLWRS]LRQDOHSRPSDGHYHHVVHUH
montato direttamente sull’attacco di
ritorno (2) della caldaia, prima di col-
legarlo all’impianto.
Attacco per la condensa (5)
Una volta riempitolo con acqua, il si-
fone (compreso nella fornitura) deve
essere installato sull’attacco (5) in
basso della caldaia. Connettere il
tubo di gomma di scarico del vano
FDOGDLD ,O FROOHJDPHQWR DOO¶LPSLDQWR
di scarico deve sempre avvenire con
un allacciamento aperto, per evitare
allagamenti della caldaia in caso di
otturazione dello scarico.
Attacco gas (6)
L’attacco alla rete gas deve essere
effettuato da un installatore autoriz-
zato in conformità con gli standard
e regolamenti inerenti, nazionali e
locali.
Connettere la tubazione del gas dal
sistema in assenza di tensione all’at-
tacco gas (6) della caldaia.
Montare un rubinetto gas direttamen-
te dietro la caldaia.
ÊSRVVLELOH PRQWDUHXQ¿OWURJDVGL-
rettamente sull’attacco gas della cal-
daia.
Installazione della caldaia
La caldaia deve essere collocata in
un locale caldaia protetto dal ghiac-
cio. Se il locale caldaia è sul tetto, la
caldaia non deve mai essere il punto
più alto dell’installazione.
Per il posizionamento della caldaia,
rispettare le distanze minime della
¿JXUDVHJXHQWH 6HODFDOGDLDYLHQH
posizionata con minori spazi liberi, le
attività di manutenzione divengono
SLGLI¿FROWRVH
Installazione
Installazione caldaia
Allacciamenti
3
1
6
52
4
