46

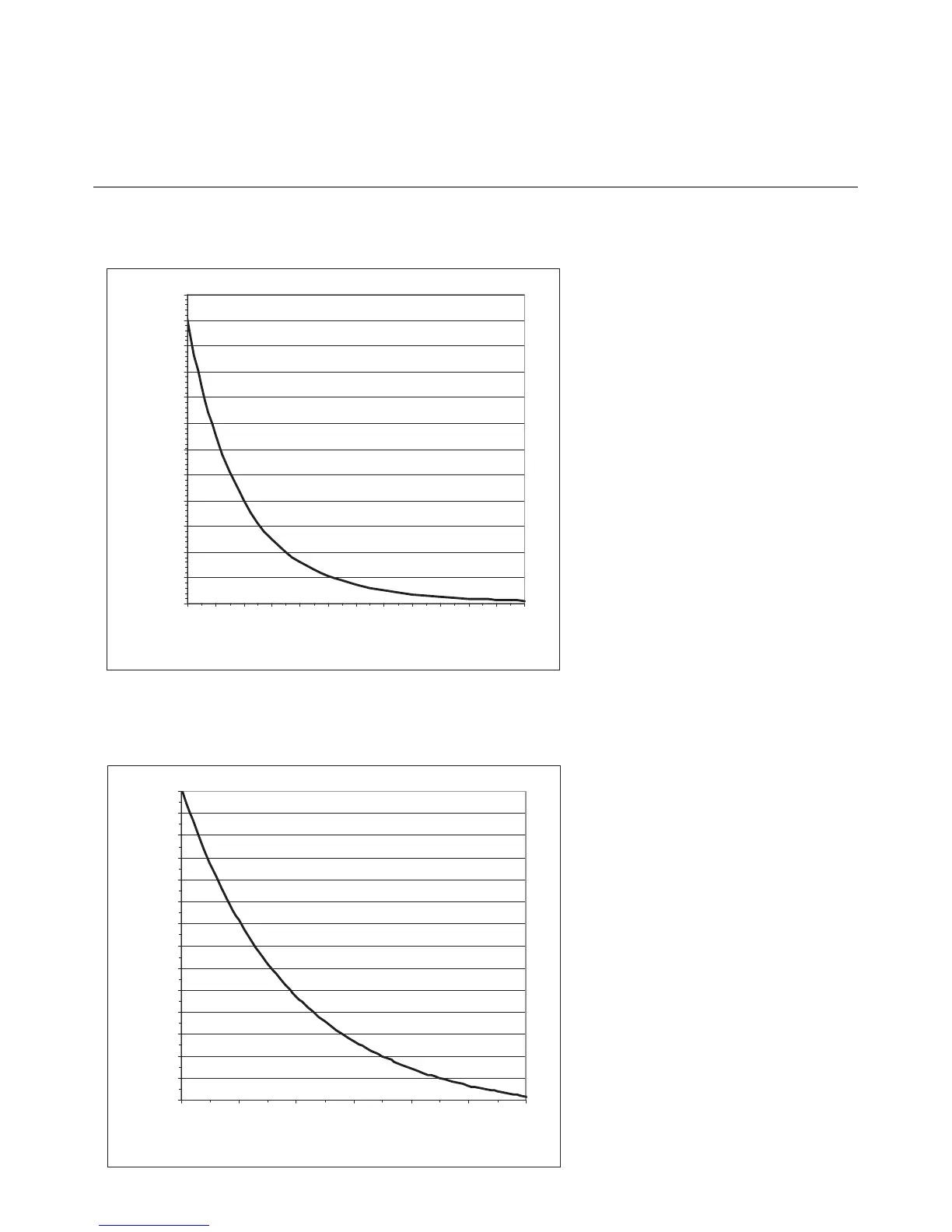

Valori dei sensori
NTC 1kȍ Sensore di temperatura
(temperatura esterna)
NTC 10kȍ Sensore di temperatura
(mandata/ritorno acqua, scarico gas, aqua calda sanitaria e testa)
500
1000
1500
2000
2500
3000
3500
4000
4500
5000
5500
6000
6500
7000
7500
-20 -10 0 10 20 30 40
Temperature [ºC]
Resistance [Ohm]
0
5000
10000
15000
20000
25000
30000
35000
40000
45000
50000
55000
60000
-10 0 10 20 30 40 50 60 70 80 90 100 110
Temperature [ºC]
Resistance [Ohm]
Lo schema seguente mostra i valo-
ri per tutti i sensori della caldaia e i
sensori opzionali disponibili nei kit
accessori.
Lo schema contiene i valori medi, in
quanto tutti i sensori presentano tol-
leranze.
Per la misura dei valori di resistenza,
la caldaia deve essere spenta. Per
evitare deviazioni dei valori, misurare
in prossimità del sensore.
Temperatura [°C]
Temperatura [°C]
Resistenza [Ohm]
Resistenza [Ohm]
