Anschlüsse
Nachfolgendes Kapitel beschreibt
wie die verschiedenen Anschlüsse
DQGHQ.HVVHOYRU]XQHKPHQVLQG
t Hydraulische Anschlüsse
t .RQGHQVDWDEÀXVV$QVFKOXVV
t Gas Anschluss
t Abgas Anschluss
t Luftzufuhr Anschluss
t Elektrischer Anschluss
Der Kessel muss so angeschlossen
werden, dass das System den re-
levanten Normen und Vorschriften
(Europäische, Nationale und Lokale)
entspricht. Es obliegt der installieren-
den Fachkraft dass diese Normen
und Vorschriften eingehalten werden.

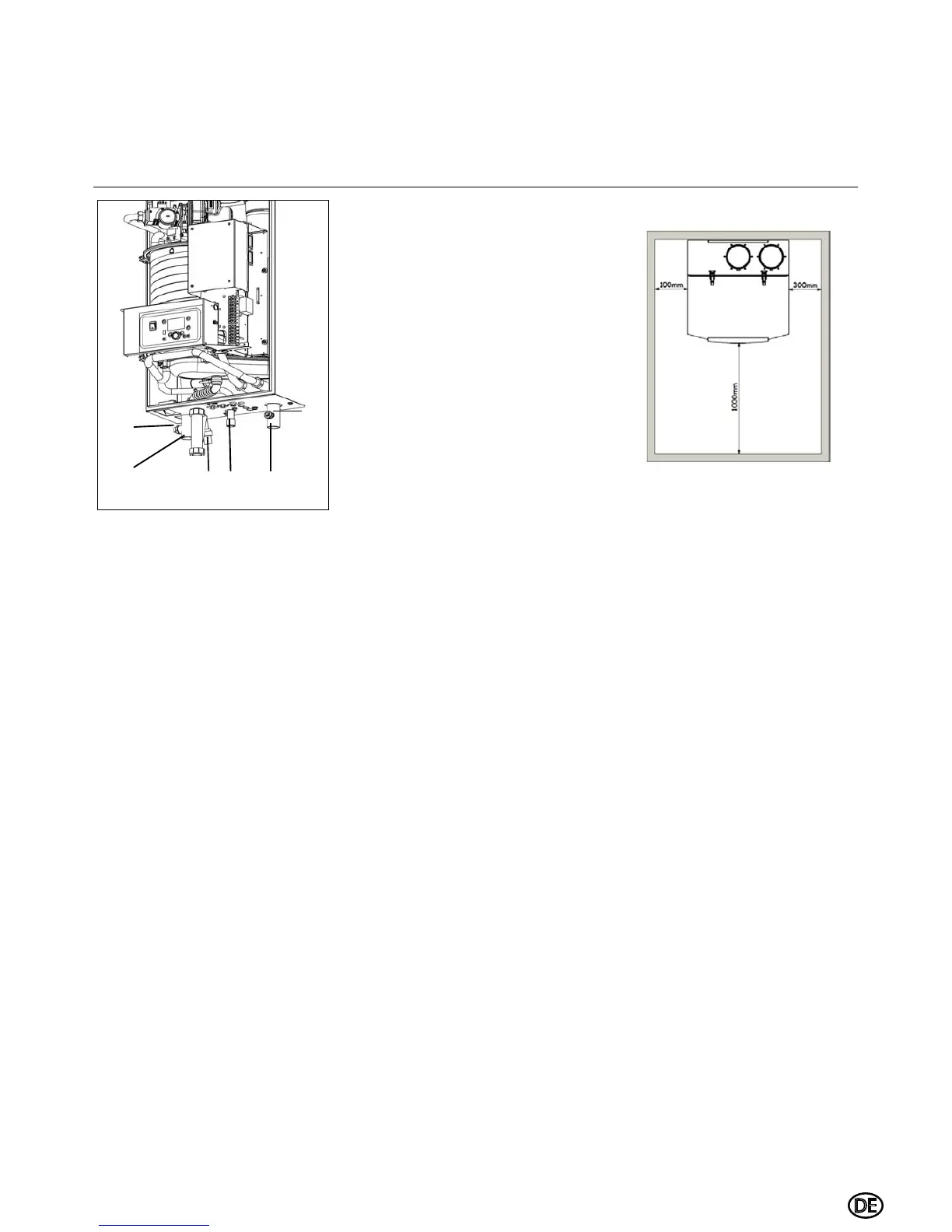

Hydraulische Anschlüsse (1,2,3,4)
Der boiler muss so in das Sy-
stem eingebunden werden, dass
eine dauerhafte Wasserzirkulation
(Zwangsumlauf -prinzip) zu jeder Zeit
gewährleistet ist. Schließe den Vor-
lauf (1) und den Rücklauf (2) vom Sy-
stem leckfrei an die entsprechenden
Kesselanschlüsse an.
Der Kessel beinhaltet eine Anschlus-
smöglichkeit für ein (optionales) Si-
cherheitsventil, Füll/Entleer-Hahn und
Anschluss für Ausdehnungsgefäss.
Das Sicherheitsventil soll im Vor-
lauf des Kessels (3) angeschlossen
werden, der Füll/Entleer-Hahn und
Anschluss für Ausdehnungsgefäss
sollen im Rücklauf des Kessels (4)
angeschlossen werden.
Das Pumpen-Kit (optional) muss im
Rücklaufsystem (2) eingebunden
werden.
.RQGHQVDW$QVFKOXVV
Nach dem Befüllen mit Wasser, muss
der Siphon (im Lieferumfang enthal-
ten) unten am Anschluss (5) des Kes-
sels montiert werden. Schließen sie
GHQ6FKODXFKDQGDV$EÀXVVV\VWHP
im Kesselraum an. Der Anschluss an
GDV$EÀXVVV\VWHPZLUGLPPHUÄRIIHQ³
installiert um, im Falle eines verstopf-
WHQ$EÀXVVV\VWHPVHLQ5FNÀXWHQLQ
den Kessel zu vermeiden .
Gas Anschluss (6)
Der Gasanschluss erfolgt durch eine
ausgewiesene Fachkraft. Auch hier
gelten die nationalen und lokalen
Normen und Vorschriften.
Schließe die Gasleitung leckfrei an
den Gasanschluss (6) des Kessels
an. Es sollte eine Gasuhr hinter dem
%2,/(5LQVWDOOLHUWZHUGHQ
Ein Gas Filter kann direkt auf den
Gasanschluss montiert werden.
Installation
Der Kessel sollte in einem frost-
schutzsicheren Raum aufgestellt
werden. Wird der Kessel im Dachbo-
den aufgestellt, darf dieser nicht der
K|FKVWH3XQNWGHU,QVWDOODWLRQVHLQ
Bitte beachten Sie die empfohlenen
Abstände gemäss nebenstehender
Skizze beim Aufstellen des Kessels.
Bei kleineren Abständen werden die
Wartungsarbeiten erschwert.
Installation
Installation
Anschlüsse
3
1
6
52
4
