elco THISION L User Manual

20

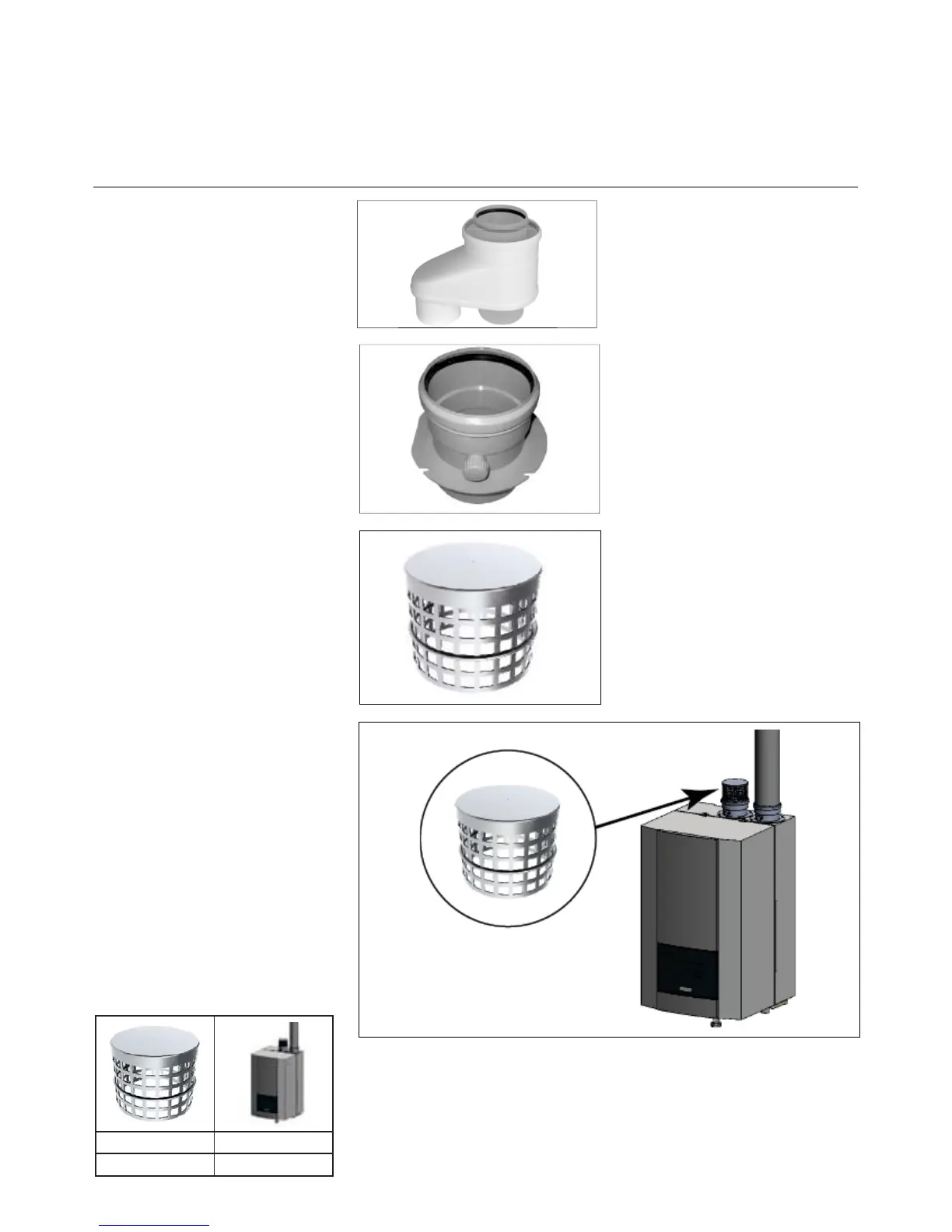

Chapeau de l’admission d’air
Le chapeau de l’admission d’air doit
être utilisé pour couvrir le raccorde-
ment de l’admission d’air de la chau-
dière dans des conditions de caisson
non scellé; disponible en 100 mm et
130 mm.
Types de chaudière
Raccordement du conduit d’éva-
cuation des fumées
 Raccordement coaxial de la
chaudière au conduit d’admis-
sion d’air/évacuation
 Raccordement dissocié de la
chaudière sur le conduit d’éva-
cuation avec l’admission d’air
depuis l’extérieur.
Les kits de raccordement du con-
duit d’admission/d’évacuation sont
fournis séparément de la chaudière,
selon les différentes solutions pri-
vilégiées pour l’installation.
En cas de perte de pression dans
le conduit, consulter le catalogue
des accessoires d’évacuation des
fumées.
,OIDXWWHQLUFRPSWHG¶XQHUpVLVWDQFH
supplémentaire pendant la procédu-
re de calcul des dimensions suscité.
Pour la méthode de calcul, les lon-
gueurs équivalentes et les exemples
d’installation, consulter le catalogue
des accessoires d’évacuation des
fumées.
Installation
Circuit d’admission d’air/fumées
Accessories
DN 100/150 = Ø
int
101
±0.3
/ 151
±0.3
DN 110/150 = Ø
int
111 /151
±0.5
- 0.6
±0.3
t 100mm remplacé par 110mm;
DN 110 = Ø
int
111
t 130mm remplacé par 125mm.
DN 125 = Ø
int
126
- 0.6
+0.3
- 0.6
+0.3
100mm 50-120
130mm 145
Adaptateur d’évacuation concen-
trique
Les systèmes d’évacuation concen-
triques peuvent être utilisés sur les
modèles TH-L 50-120, en employant
un adaptateur de parallèle à concen-
trique.
Adaptateur d’évacuation parallèle
La chaudière est dotée d’un raccor-
dement d’évacuation de 100 mm
(TH-L 50-120) ou 130 mm (TH-L
145). En cas d’utilisation de systèmes
d’évacuation de 110 mm ou 125 mm,
l’adaptateur d’origine peut être rem-
SODFpSDUO¶DGDSWDWHXUVXLYDQW
