Guida all’uso
Elementi di comando
Tasto modo operativo ACS (M)
Per inserire la produzione acqua cal-
da. (barra sul display sotto il simbolo
del rubinetto)
Tasto modo operativo circuito
riscaldamento (I)
Per impostare 4 diversi modi operati-
YLGLULVFDOGDPHQWR
DXWRPRURORJLRUHJLPHDXWRPDWLFR
secondo programma orario
VROH  RUH ULVFDOGDPHQWR FRQ
setpoint comfort
OXQD  RUH ULVFDOGDPHQWR FRQ
setpoint ridotto
PRGR DQWLJHOR ULVFDOGDPHQWR GLVLQ-
serito, funzione antigelo attiva
Display (L)
Tasto informazione (G)
Consultazione delle seguenti infor-
PD]LRQLVHQ]D LQÀXVVR VXOOD UHJROD-
]LRQH WHPSHUDWXUH VWDWR RSHUDWLYR
riscaldamento/ACS, avvisi di errore
Manopola di regolazione tempera-
tura ambiente (C)
t 3HU PRGL¿FDUH OD WHPSHUDWXUD
ambiente
t 3HU VHOH]LRQDUH H PRGL¿FDUH OH
impostazioni durante la program-
mazione
7DVWRGLFRQIHUPD2.'
Tasto ESC (B)
Entrambi i tasti sono utilizzati insieme
alla manopola - + per la program-
PD]LRQH H OD FRQ¿JXUD]LRQH GHO UH-
golatore. Le impostazioni che non
possono essere selezionate con gli
elementi di comando richiedono una
SURJUDPPD]LRQHVSHFL¿FD
Premendo il tasto ESC si passa di
volta in volta al livello superiore; i va-
ORULPRGL¿FDWLQRQYHQJRQRULSUHVL
Per passare al livello di comando
VXFFHVVLYRR VDOYDUH L YDORULPRGL¿-
cati, premere il tasto OK.
Tasto funzionamento manuale (E)
Premendo il tasto si inserisce il fun-
zionamento manuale del regolatore;
tutte le pompe sono in funzione, il mi-
scelatore non viene più comandato e
il bruciatore è regolato a 60 °C (sul
display appare il simbolo del caccia-
vite).
Interruttore On/Off (A)
3RVL]LRQH  O¶DSSDUHFFKLR H WXWWL L
componenti elettrici collegati non
sono sotto tensione. La protezione
antigelo non è garantita.
3RVL]LRQH , O¶DSSDUHFFKLR H WXWWL L
componenti elettrici collegati sono
pronti per l’uso.
Funzione deaerazione (E)
Premendo il tasto per più di 3 secondi
si effettua la disaerazione automatica
lato acqua, ad esempio dopo il primo
riempimento dell’impianto. L’impianto
viene commutato sul modo operativo
standby
.
Le pompe vengono inserite e disin-
VHULWH SL YROWH ,Q WDO PRGR O¶HYHQ-
tuale valvola a 3 vie si commuta sulla
posizione ACS e le pompe vengono
di nuovo inserite e disinserite più vol-
te. Al termine di questa funzione, la
caldaia ritorna nuovamente in regime
normale.
Tasto funzione spazzacamino (F)
Premendo brevemente il tasto la cal-
daia si porta nel modo operativo per
la misurazione delle emissioni; per
disattivare la funzione premere an-
cora il tasto (la funzione si disattiva
automaticamente dopo 15 minuti;
simbolo del cacciavite sul display).
Tasto reset (H)
Premendo brevemente il tasto reset
si annulla il blocco del bruciatore.

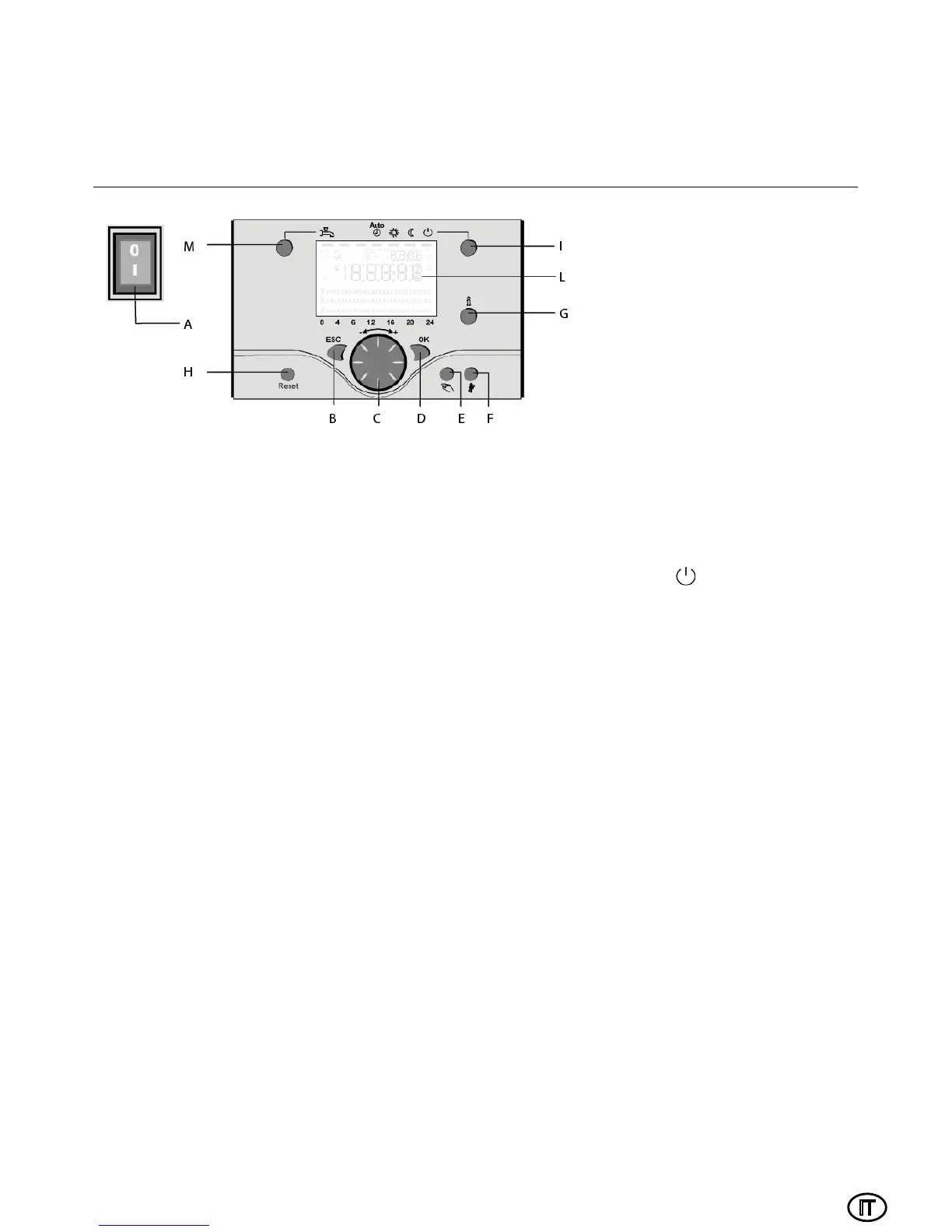

Legenda:
A
B
C
D
E
F
G
H
,
L
M
,QWHUUXWWRUH2Q2II
Tasto ESC
Manopola di regolazione tem-
peratura ambiente
Tasto di conferma (OK)
Tasto funzionamento manuale
Tasto funzione spazzacamino
Tasto informazione
Tasto reset
Tasto modo operativo
FLUFXLWR,ULVFDOGDPHQWR
Display
Tasto modo operativo ACS
