Controllo funzionale dei dispositi-
vi di sicurezza
È necessario controllare il corretto
funzionamento di tutti i dispositivi di
sicurezza. Nella caldaia standard, i
dispositivi di sicurezza sono un sen-
sore di temperatura sulla mandata
acqua, un sensore di temperatura
sulla ritorno acqua, un sensore di
temperatura dei gas di e l’elettrodo
GLLRQL]]D]LRQH,OFRQWUROORGLWDOLGL-
VSRVLWLYLSXzHVVHUHHIIHWWXDWRFRPH
descritto di seguito.

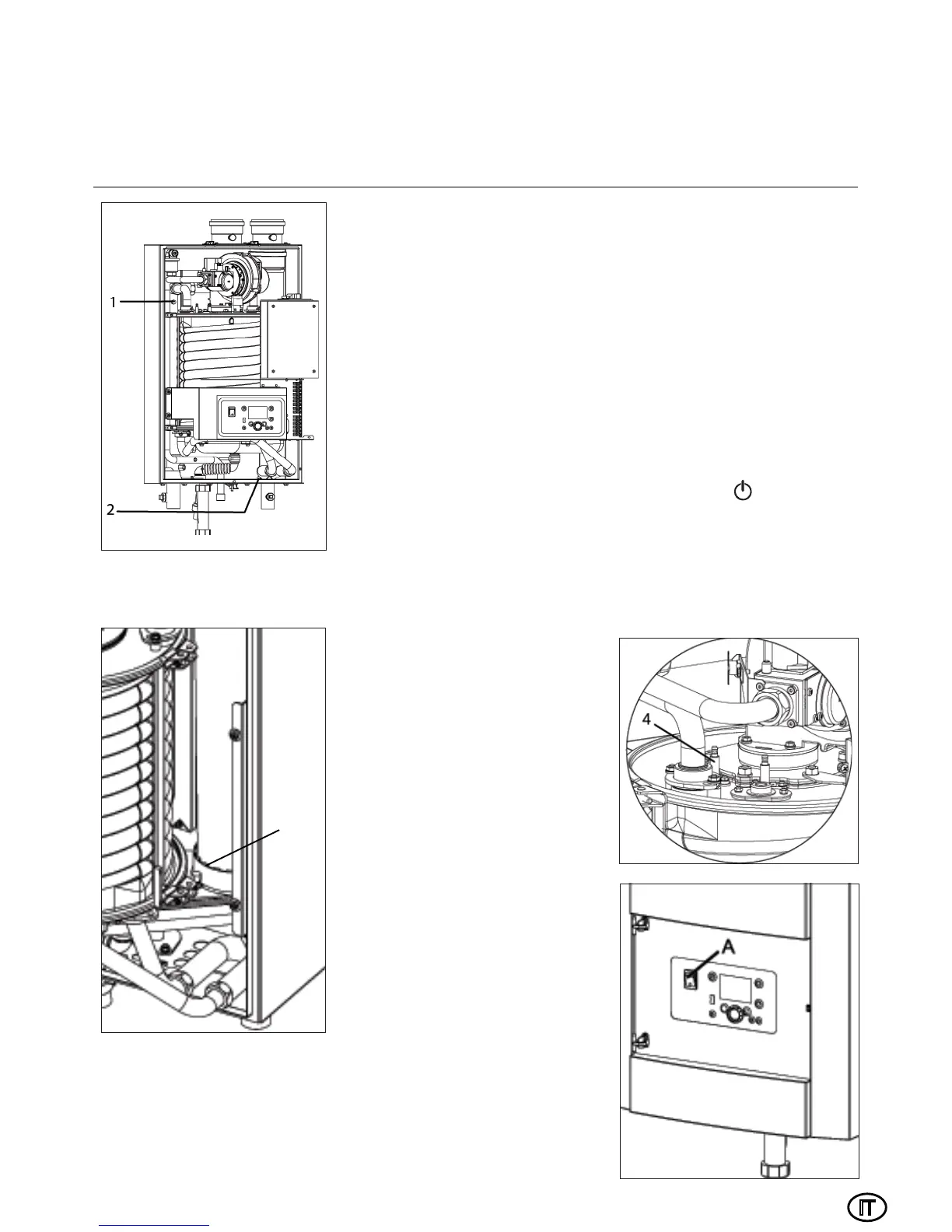

Sensore di temperatura sulla man-
data acqua (1)
Scollegare il connettore del sensore
DFDOGDLDDFFHVD'HYHYHUL¿FDUVLXQ
EORFFRQ,OEORFFRGHYHVFRPSD-
rire non appena il connettore viene
reinserito, e la caldaia deve avviarsi.
Sensore di temperatura sul ritorno
acqua (2)
Scollegare il connettore del sensore
DFDOGDLDDFFHVD'HYHYHUL¿FDUVLXQ
EORFFRQ,OEORFFRGHYHVFRPSD-
rire non appena il connettore viene
reinserito, e la caldaia deve avviarsi.
Sensore di temperatura dei gas di
scarico (3)
Scollegare il connettore del sensore
DFDOGDLDDFFHVD'HYHYHUL¿FDUVLXQ
EORFFRQ,OEORFFRGHYHVFRPSD-
rire non appena il connettore viene
reinserito, e la caldaia deve avviarsi.
Elettrodo di ionizzazione (4)
Disconnettere la connessione elettri-
ca dell’elettrodo di ionizzazione con
ODFDOGDLDLQIXQ]LRQHGHYHYHUL¿FDUVL
XQEORFFRQ/DFDOGDLDWHQWHUj
di ripartire. Con la connessione elet-
trica rimossa, il riavvio causerà un
blocco n. 133. Una volta ripristinata
la connes-sione, il riavvio sarà pos-
sibile.
La misurazione della corrente di io-
nizzazione è possibile mediante un
PXOWLPHWURSRUWDWDȝ$WUDO¶HOHWWURGR
di ionizzazione e la sua connessione
elettrica. La corrente di ionizzazione
deve essere sempre superiore a 1,2
ȝ$LQFRQGL]LRQLQRUPDOLGHYHHVVHUH
ȝ$RVXSHULRUH
Controllo di tenuta del gas
Controllare la tenuta gas di tutti i
raccordi sigillati con un sapone
approvato o un analizzatore elettro-
nico
t GLJDVDGHVHPSLRVX
t Punti di test
t 5DFFRUGL¿OHWWDWL
t Guarnizioni dell’impianto di m i -
scelazione, ecc.
Arresto della caldaia
Se non deve essere utilizzata per
lunghi periodi, arrestare la caldaia
come descritto di seguito.
t Commutare la caldaia in modalità
stand-by
;
t Spegnere la caldaia con il pul-
sante on/off (5).
t Disattivare l’alimentazione alla
caldaia aprendo l’interruttore di
rete nel vano caldaie.
t Chiudere l’alimentazione gas
della caldaia.
Messa in funzione
Controllo funzionale dei dispositivi di sicurezza
Controllo di tenuta del gas
Arresto della caldaia
