Raccordement entrée d’air (8)
L’entrée d’air peut être raccordée
dans le cas d’un raccordement étan-
che à ventouse. Le diamètre doit être
calculé selon les règles nationales en
vigueur. La résistance totale du con-
duit de l’entrée d’air et du système
d’évacuation des fumées ne doit à
aucun cas dépasser la pression ma-
ximale de refoulement disponible du
ventilateur.
Installation
Circuit d’admission d’air/fumées
Exigences et réglementations
Les réglementations pour la con-
struction des systèmes de fumées
varient considérablement d’un pays
jO¶DXWUH,OFRQYLHQWGHV¶DVVXUHUTXH
toutes les réglementations nationales
relatives aux systèmes de fumées
sont respectées.
Prêter attention aux recommanda-
tions suivantes pour calculer les di-
mensions d’un système de fumées.
,OQHIDXWXWLOLVHUTXHGXPDWpULHODS-
prouvé pour l’évacuation des fumées.
Le système des fumées doit être cor-
rectement calculé pour assurer la
sécurité de son fonctionnement.
Les composants du système
de fumées doivent pouvoir être
GpPRQWpVjGHV¿QVGHPDLQWHQDQFH
,O FRQYLHQW GH WHQLU FRPSWH GHV H[L-
gences suivantes en matière de
matériaux. Horizontaux combustion
façons de gaz doivent être montés
sous un angle de 3º minimum.Cette
FKDXGLqUH HVW FHUWL¿p SRXU OD FKH-
PLQpHOHVV\VWqPHVGHJD]%3
&&&&&DQG&
Matériaux
Exclusivement des matériaux, qui
sont la chaleur résistant et résistant
aux gaz de combustion et de conden-
sat agressif, et approuvé CE peuvent
être utilisés.
En particulier pour le système de gaz
de combustion voir onglet. à la page
suivante.
l’évacuation des condensats.
Dans le cas d’une installation de type
B, la pièce dans laquelle est installée
la chaudière doit être ventilée au mo-
yen d’une admission d’air adaptée,
conforme aux lois en vigueur.
Dans les pièces où peuvent être
présentes des vapeurs corrosives
(par exemple, blanchisseries, salons
de coiffure, pièces où sont réalisés
des procédés de galvanisation, etc.),
il est important d’utiliser une instal-
lation de type C, où l’air destiné à la
combustion provient de l’extérieur.
Ainsi, la chaudière est protégée des
effets de la corrosion.
Pour mettre en œuvre des
systèmes d’aspiration/évacuation
coaxiaux, il est obligatoire d’utili-
ser des accessoires authentiques.
Le conduit d’évacuation des fumées
ne doit pas être en contact avec des
PDWLqUHVLQÀDPPDEOHVRXSRVLWLRQQp
jSUR[LPLWpGHFHOOHVFL,OQHGRLWSDV
traverser des structures ou des murs
HQPDWLqUHLQÀDPPDEOH
Cette chaudière est dotée d’un ther-
mostat intégré de limite supérieure
pour les fumées. Quand la tempéra-
ture des fumées dépasse 90°C, le
brûleur s’éteint. Grâce à cette fon-
ction, il n’est pas nécessaire de di-
sposer d’un dispositif de sécurité
supplémentaire (externe).
Lors du remplacement d’une ancien-
ne chaudière, il est impératif de rem-
placer également le circuit de venti-
lation et d’évacuation des fumées.
Le joint du conduit d’évacuation
des fumées doit être réalisé au
moyen d’un raccord mâle/femel-
OH HW G¶XQ MRLQW ,O IDXW WRXMRXUV LQ-
staller les raccords de façon à ce
que l’écoulement des condensats
se fasse vers l’intérieur du tube.

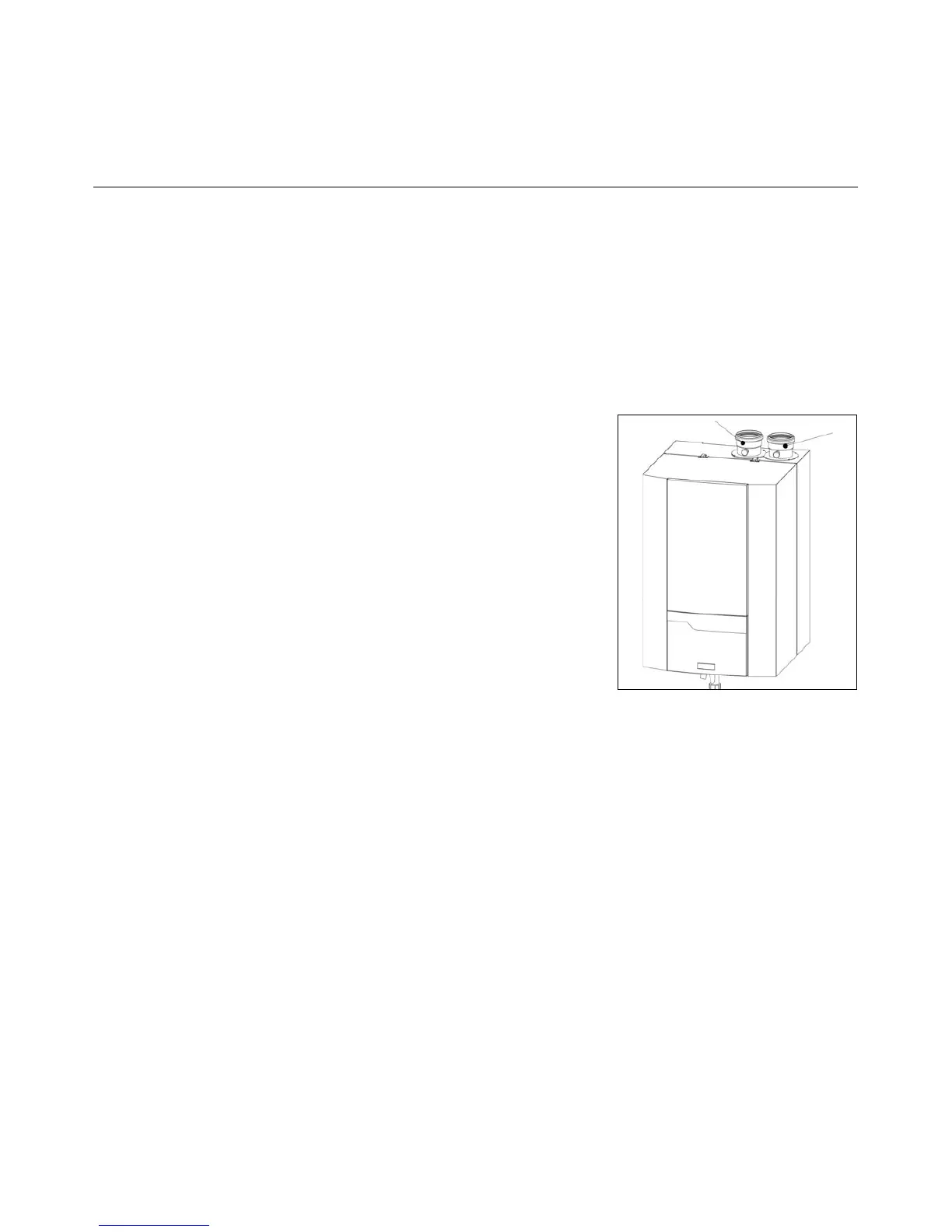

Raccordement de fumées (7)
La chaudière est conçue pour fon-
ctionner en mode B (en tirant de l’air
de la pièce) et en mode C (en tirant
de l’air de l’extérieur).
Lors de l’installation d’un système
d’évacuation, il faut faire attention en
PDQLSXODQWOHVMRLQWVD¿QG¶pYLWHUTXH
les fumées s’échappent dans le cir-
cuit d’air.
Connecter le système d’évacuation
des fumées au raccordement de
fumées (7) de la chaudière, utiliser
uniquement les systèmes d’évacua-
tion des fumées dotés de raccorde-
ments sans soudure.
,O Q¶HVW SDV QpFHVVDLUH GH SUpYRLU
une vidange séparée des condensats
pour le système d’évacuation des
fumées, car les condensats seront vi-
dangés par le siphon de la chaudière.
Le kit horizontal doit être incliné vers
le bas, pour former un angle de 3°,
YHUVOD FKDXGLqUH D¿QGHSHUPHWWUH
7
