20

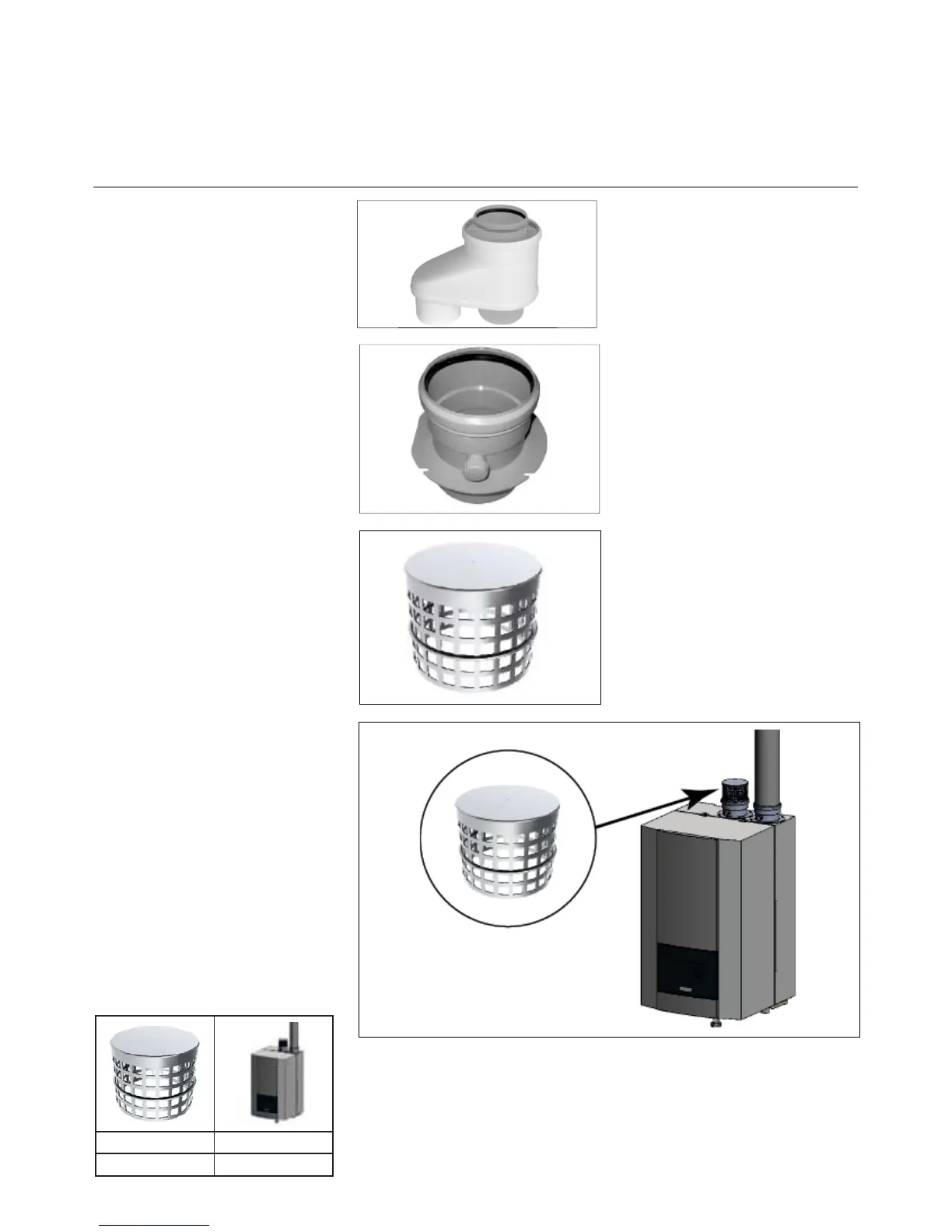

Coperchio presa d’aria
La copertura di ingresso deve es-
sere utilizzata per coprire il rac-
cordo di ingresso dell’aria della
caldaia in camera non stagna, dispo-
nibile in 100 millimetri e 130 millimetri.
Tipi di caldaia
Connessione gas di scarico
 collegamento coassiale della cal-
daia per aspirazione / condotti di
scarico
 collegamento diviso della caldaia
al condotti di scarico con aspira-
zione dall’esterno.
,NLWGLFROOHJDPHQWRFRQGRWWLGLDVSL-
razione / scarico sono forniti separa-
tamente dall’apparecchio, secondo
le diverse soluzioni di installazione.
Se c’è qualche eventuale perdita di
pressione nelle tubazioni, consultare
il catalogo degli accessori del kit.
La resistenza supplementare deve
essere tenutain considerazione du-
rante il processo di dimensionamen-
tospiegato nella pagina precedente.
Per il metodo di calcolo, valori di lun-
ghezza equivalenti e esempi di instal-
lazione si rimanda al catalogo acces-
sori del sistema di scarico.
Installazione
Sistema Aria / Gas di scarico
Accessori
DN 100/150 = Ø
int
101
±0.3
/ 151
±0.3
DN 110/150 = Ø
int
111 /151
±0.5
- 0.6
±0.3
t 100mm sostituito da 110mm;
DN 110 = Ø
int
111
t 130mm sostituito da 125mm.
DN 125 = Ø
int
126
- 0.6
+0.3
- 0.6
+0.3
100mm 50-120
130mm 145
Adattadore scarico concentrico
,OVLVWHPDGLVFDULFRFRQFHQWULFRSXz
essere usato sui modelli TH-L 50-
120, Usando un adattatore parallelo
- concentrico
Adattadore scarico parallelo
La caldaia è dotata di una connes-
sione per lo scarico fumi di100mm
(TH-L 50-120) o 130mm (TH-L 145).
,Q FDVR GL XVR GL VLVWHPL GL VFDULFR
110mm o 125mm l’adattatore origi-
QDOHSXzHVVHUHVRVWLWXWLWRLQTXHVWR
PRGR
