7
IT
Struttura
Componenti della caldaia
Principio di funzionamento

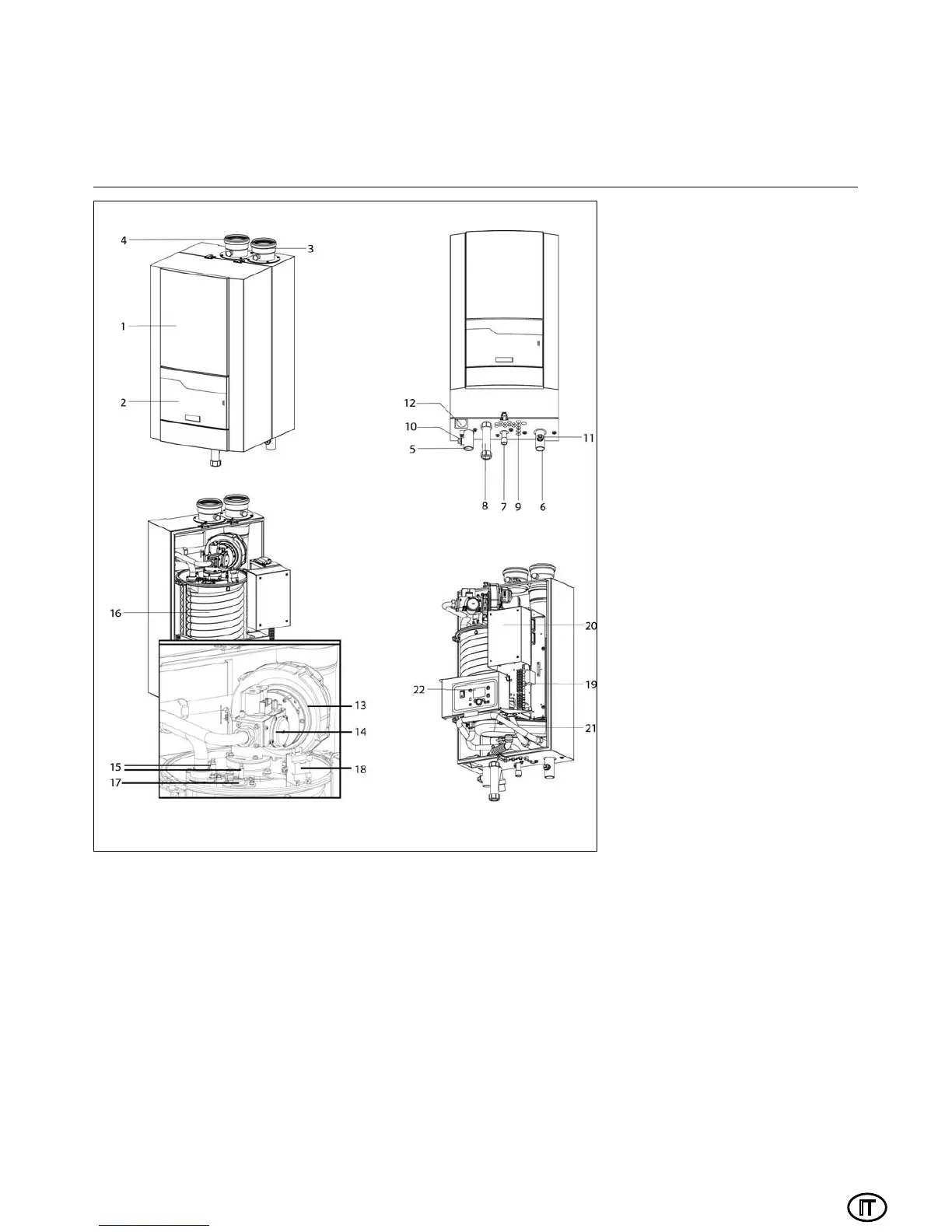

Componenti della caldaia
La caldaia è composta dai compo-
nenti principali di seguito
elencati.
1 Mantello
2 Accesso al pannello di
controllo
3 Attacco scarico fumi
(con presa per ispezione)
4 Aspirazione aria
(con presa per ispezione)
5 Mandata acqua
6 Ritorno acqua
7 Attacco gas
6LIRQH
9 Connessioni elettriche in
ingresso
10 Connessione per valvola di
sicurezza
11 Connessione per valvola
intercettazione (riempimen-
to/svuotamento)
12 Manometro
13 Ventilatore
14 Valvola gas
15 Elettrodi di accensione e
ionizzazione
16 Scambiatore
17 Finestra di ispezione
7UDVIRUPDWRUHLJQH]LRQH
19 Connessioni elettriche
20 Regolatore
21 Serbatoio condensa
22 Pannello di controllo
Principio di funzionamento
/D7+,6,21/qXQDFDOGDLDFRPSOH-
ta-mene modulante al gas. L’unità di
controllo della caldaia adatta auto-
maticamente il rapporto di modula-
zione alla richiesta di calore da parte
GHOVLVWHPD&LzDYYLHQHFRQWUROODQGR
la velocità del ventilatore.
,O VLVWHPD GL PLVFHOD]LRQH D YHQWXUL
adatta la proporzione tra gas e aria
alla velocità del ventilatore, per man-
tenere l migliore rapporto di combu-
stione possibile e di conseguenza la
PDVVLPD HI¿FLHQ]D , IXPL SURGRWWL
dalla combustione vengono traspor-
tati verso combustione vengono tra-
sportati verso il basso attraverso la
caldaia e fuoriescono dal lato poste-
riore attraverso lo scarico fumi. L’ac-
qua di ritorno dal sistema entra nella
caldaia nella sezione inferiore, dove
è presente la temperatura minore dei
IXPLGHOODFDOGDLD,QWDOHVH]LRQHDY-
viene la condensazione.
L’acqua viene trasportata verso l’alto
attraverso la caldaia e ne esce dal-
OD VH]LRQH VXSHULRUH EUXFLDWRUH ,O
SULQFLSLR GL IXQ]LRQDPHQWR D ÀXVVR
incrociato (acqua verso l’alto, fumi
verso il basso) assicura il massimo
rendimento della combustione.
L’unità di controllo LMS14 è in grado
di controllare il funzionamento della
caldaia in base ai valori di seguito
elencati.
Temperatura caldaia (funziona-
mento autonomo).
Funzionamento a compensazio-
ne esterna (con sonda esterna
opzionale).
Con controllo esterno 0 - 10
V (temperatura o capacità) da
parte di un sistema di gestione
GHOO¶HGL¿FLR
