elco THISION L User Manual

33
FR
Mise en service
Analyse de combustion
Réglage combustion
Contrôle de combustion à charge
maximale
Mettre en service la chaudière au fon-
ction arrêt régulateur à 50%. Quand
la chaudière fonctionnera à une char-
ge de 50%, laisser la chaudière sta-
biliser la combustion pendant 3 minu-
tes. Puis augmenter étape par étape
MXVTX¶j9pUL¿HUODSUHVVLRQGX
gaz sur l’entrée du robinet de gaz
tout en augmentant la charge de la
FKDXGLqUHODSUHVVLRQGHJD]QHGRLW
jamais être inférieure à la valeur mi-
nimale requise (voir caractéristiques
techniques). Si un commutateur de
pression de gaz (accessoire) est
raccordé, régler le commutateur de
pression de gaz minimum
(1) à 75% de la pression de gaz re-
quise.

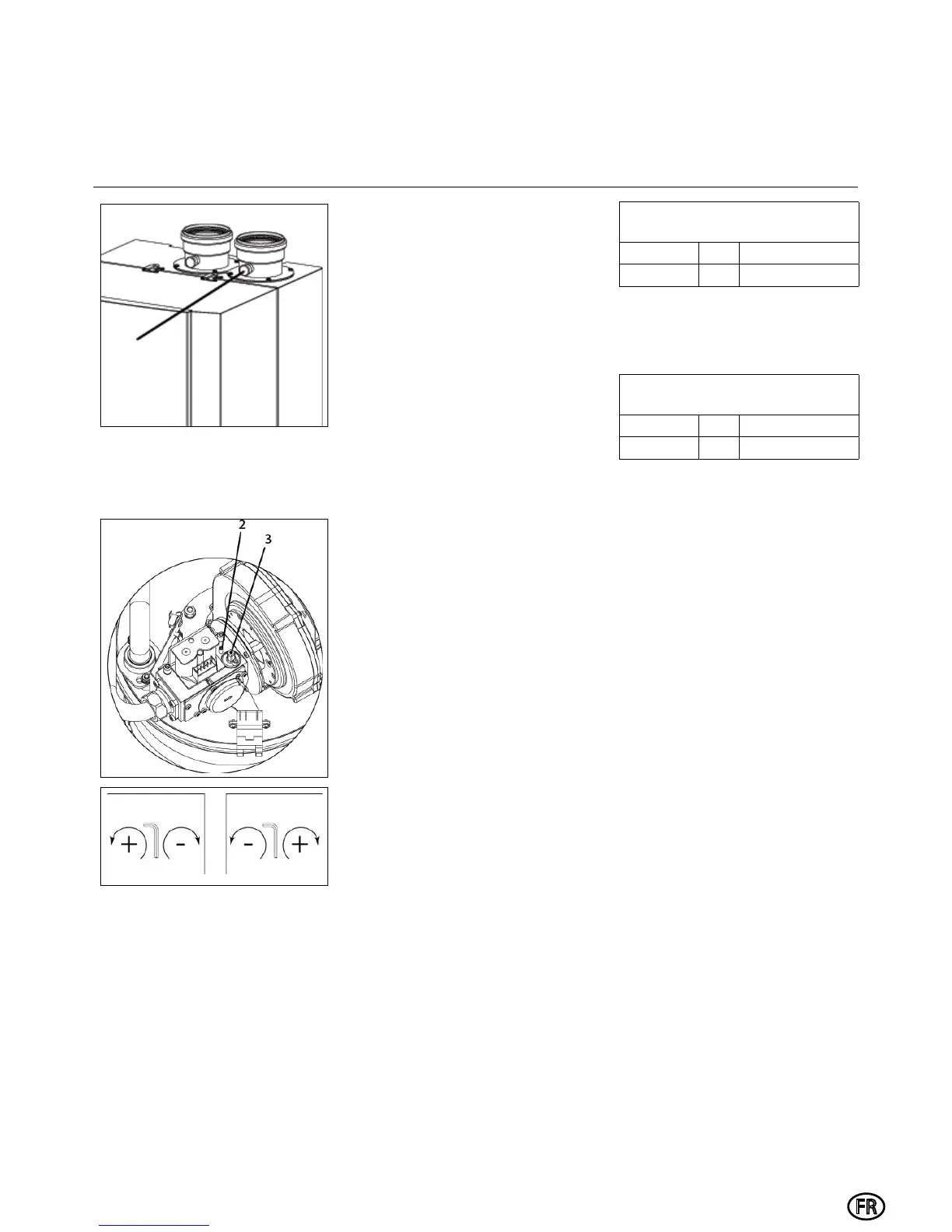

Contrôler les réglages de combustion
par le point test dans le raccordement
de cheminée (1). Si nécessaire, cor-
riger les réglages avec la petite vis
d’ajustage sur la vanne gaz (2).
Contrôler la combustion à charge mi-
nimale
Allumer la chaudière en mode servi-
ce pour un fonctionnement à charge
PLQL0XP9pUL¿HUOHVUpJODJHV
de com-bustion, comme décrit pour
la charge maximale. Si nécessaire,
corriger les réglages en utilisant la
grande vis d’ajustage sur la vanne
gaz (3).
Contrôle de combustion à charge
de 50%
Un contrôle de référence supplémen-
taire des valeurs de combustion à
charge de 50% est recommandé
SRXUYpUL¿HUVLOHURELQHWGHJD]HVW
réglé, de manière à ce que le com-
portement de modulation soit nor-
mal. La valeur CO2 doit être entre
les réglages de charge maximale et
charge minimale. La valeur CO doit
être égale aux valeurs de charge ma-
ximale et de charge minimale.
S’assurer que la chaudière est remis
en fonctionnement automatique (F)
DSUqVOD¿QGXWHVWGHFRPEXVWLRQ
1
SW 2 SW 3
Réglage combustion G20 / G25
Charge maximale
TH-L 50-145
CO
2
max % ± 0.2
Réglage combustion G20 / G25
Charge minimale
TH-L 50-145
CO
2
min % ± 0.2
