Construction
Schéma de fonctionnement
Principe de fonctionnement
Est une chaudière à modulation
permanente. L’unité de contrôle de
la chaudière adapte automatique-
ment le rapport de modulation à la
demande de chaleur nécessitée par
le système. Ce qui est réalisé par le
contrôle de la vitesse du ventilateur.
En résultat, le système de mélange
Whirlwind adaptera le rapport du gaz
à la vitesse du ventilateur choisie,
D¿Q GH PDLQWHQLU OHV PHLOOHXUV FKLI-
fres de combustion possibles et ain-
VLODPHLOOHXUHHI¿FDFLWpTXLVRLW/HV
gaz brûlés produits par la combustion
sont transportés vers l’échangeur à
travers la chaudière et sont évacués
en dessus dans le conduit de la che-
minée. L’eau de retour du système
entre dans la partie inférieure de la
chaudière, où est la température de
gaz brûlé est la plus basse dans la
chaudière. C’est dans cette partie
qu’a lieu la condensation. L’eau est
transportée vers le haut à travers
l’échangeur, pour sortir de la chau-
dière par le raccordement de départ.
Le principe de fonctionnement de
courant transversal (eau en haut, gaz
brûlés en bas) assure les résultats de
FRPEXVWLRQOHVSOXVHI¿FDFHV
L’unité de contrôle LMS14 peut con-
trôler le fonctionnement de la chau-
GLqUHEDVpVXU
 régulation de chaudière (fon-
ctionnement isolé);
 régulation climatique (avec Cap-
teur de température d’extérieure
en option);
 DYHF LQÀXHQFH H[WHUQH 9
(température ou capacité) du
système de gestion technique
.
Schéma de fonctionnement

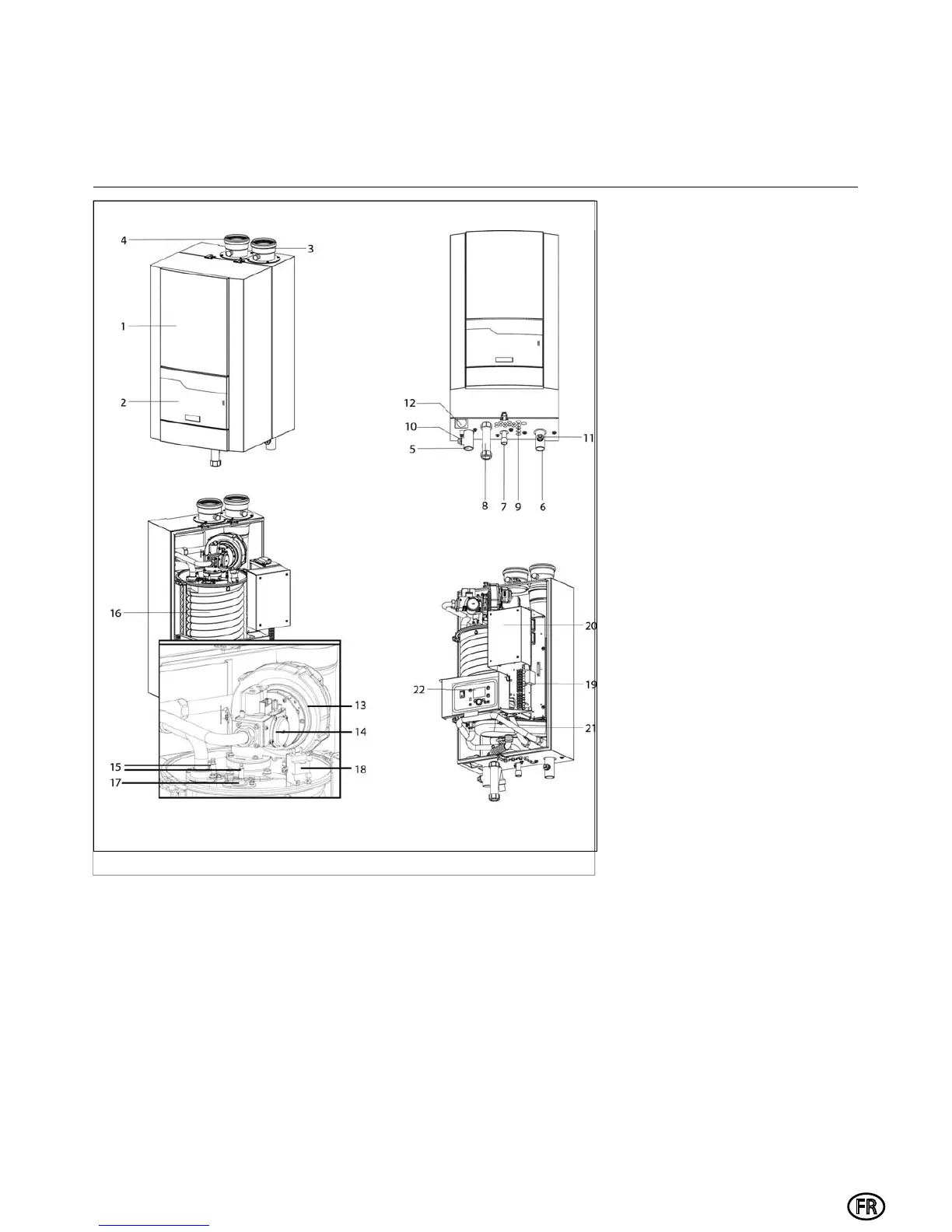

/DFKDXGLqUH%2,/(5HVWFRPSRVpH
des composantes principales suivan-
WHV
1
2
3
4
5
6
7

9
10
11
12
13
14
15
16
17

19
20
21
22
Revêtement
Porte d’accès pour tableau de
commande
Raccordement gaz brûlés (+ point
test)
Raccordement entrée d’air
(+ point test)
Raccordement débit d’eau Rac-
cordement eau de retour
Raccordement gaz
Siphon
Raccordements électriques
Raccordement Soupape de
securité
Robinet de remplissage/vidange
Manomètre
Ventilateur
Vanne gaz
Electrodes d’allumage et
d’ionisation
L’échangeur
Fenêtre d’inspection
Branchements électriques
Ventilateur
Régulateur LMS
Récipient de condensation
Tableau de commande (sous le
couvercle)
THISION-L
