Funktionsbeschreibung
De boiler is een traploos modulerend
verwarmingstoestel. De regelunit in
het toestel past de modulatiegraad
van het toestel automatisch aan de
warmte-vraag van het systeem aan.
Dit wordt gedaan door middel van
KHWYDULsUHQYDQGHVQHOKHLGYDQGH
ingebouwde ventilator. Het Whirlwind
gas/lucht mengsysteem zal vervol-
gens automatisch de gashoeve-
elheid aanpassen aan de gekozen
ventilatorsnelheid, om een optimale
verbranding en bijbehorend rende-
ment te garanderen. Na ver- bran-
ding worden de rookgassen, met
behulp van de ventilator, van boven
naar beneden door de warmtewisse-
laar getransporteerd, waarna deze
het toestel aan de bovenzijde verla-
ten via de rookgasadapter.
Het retourwater uit het systeem
treedt de warmtewisselaar binnen
aan de onderzijde, waar de laagst
mogelijke rookgastemperatuur he-
HUVW,QGLWJHGHHOWHYLQGWGHFRQGHQ-
satie plaats. Het water wordt vervol-
gens van beneden naar boven door
de warmtewisselaar getransporteerd,
waarna het het toestel verlaat via de
aanvoeraansluiting. Het tegenstro-
omprincipe (water omhoog, rookgas-
VHQ RPODDJ JDUDQGHHUW ]HHU HI¿-
FLsQWHYHUEUDQGLQJVZDDUGHQ
De LMS14 regelunit controleert het
WRHVWHOWLMGHQVEHGULMIYLD
 Ketelregeling (stand alone be-
drijf);
 Weersafhankelijke regeling (met
optioneel verkrijgbare buitenvo-
eler);
 0 -10V externe aansturing (tem-
peratuur of belasting) door ge-
bouwenbeheersysteem.

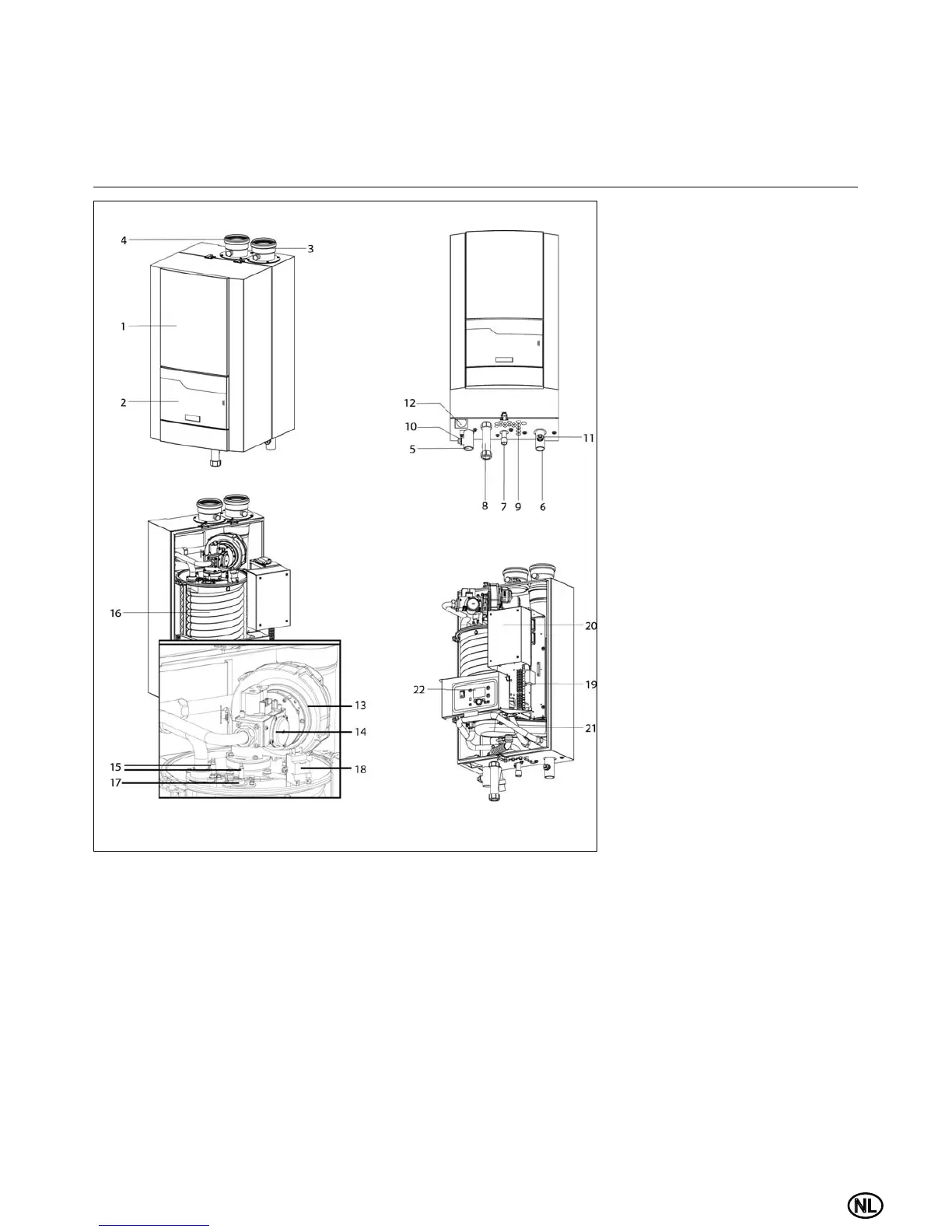

Der boiler Heizkessel beinhaltet na-
FKIROJHQGH+DXSWNRPSRQHQWHQ
1
2
3
4
5
6
7

9
10
11
12
13
14
15
16
17

19
20
21
22
Mantel
Toegangsdeur voor bedieningspa-
neel
Rookgasaansluiting (+ meetpunt)
Luchtaansluiting (+ meetpunt)
Aanvoeraansluiting
Retouraansluiting
Gasaansluiting
Condensafvoeraansluiting
Doorvoer tbv electrische
aansluitingen
Aansluiting voor veiligheidsventiel
Aansluiting voor vul/aftapkraan
Manometer
Ventilator
Gasblok
Onstekings- en ionisatie-electrode
Warmtewisselaar
Kijkglas
Ontstekingstransformator
Electrische aansluitingen
Regelaar
Condensbak
Bedienpaneel
Constructie
Opbouw van het toestel
Werkingsprincipe
THISION-L
