7
DE
Funktionsbeschreibung
Die Boiler ist ein modulierender
Brennwertheizkessel. Der Feuerung-
smanager passt die Modulation auto-
matisch dem aktuellen Wärmebedarf
des Heizsystems an. Dies geschieht
indem der Feuerungsmanager die
Gebläsedrehzahl laufend anpasst.
Hierbei passt die Verbundrege-
lung die Gasmenge der gewählten
Gebläsedrehzahl an, um eine op-
timale Verbrennung und somit die
EHVWP|JOLFKH (I¿]LHQ] ]X HU]LHOHQ
Die entstandenen Abgase werden
abwärts durch den Wärmetauscher
geleitet, und auf der oberseite in den
Kaminanschluss geführt. Der Rüc-
klaufanschluss ist im unteren Bereich
des Heizkessels angeordnet, dort
wo die tiefste Abgas/Kesseltempera-
WXU LP +HL]NHVVHO DXIWULWW ,Q GLHVHP
Bereich tritt Kondensation auf. Das
Wasser wird aufwärts durch den
Wärmetauscher transportiert, wo es
am Vorlaufanschluss wieder austritt.
Somit kann eine höchstmögliche
Wärmeabgabe an das System er-
folgen. Dieses Prinzip bewirkt eine
EHVWP|JOLFKH XQG lXHUVW HI¿]LHQWH
Verbrennung.
Mit dem Feuerungsmanager LMS14
können folgende Regelungsvarian-
WHQUHDOLVLHUWZHUGHQ
 Kesselregelung (stand alone);
 Witterungsgeführte Regelung
(mit zusätzlichem Aussenfühler);
 Externe Sollwertführung 0-10V
(Temperatur oder Leistung) von
einem Gebäudeleitsystem.

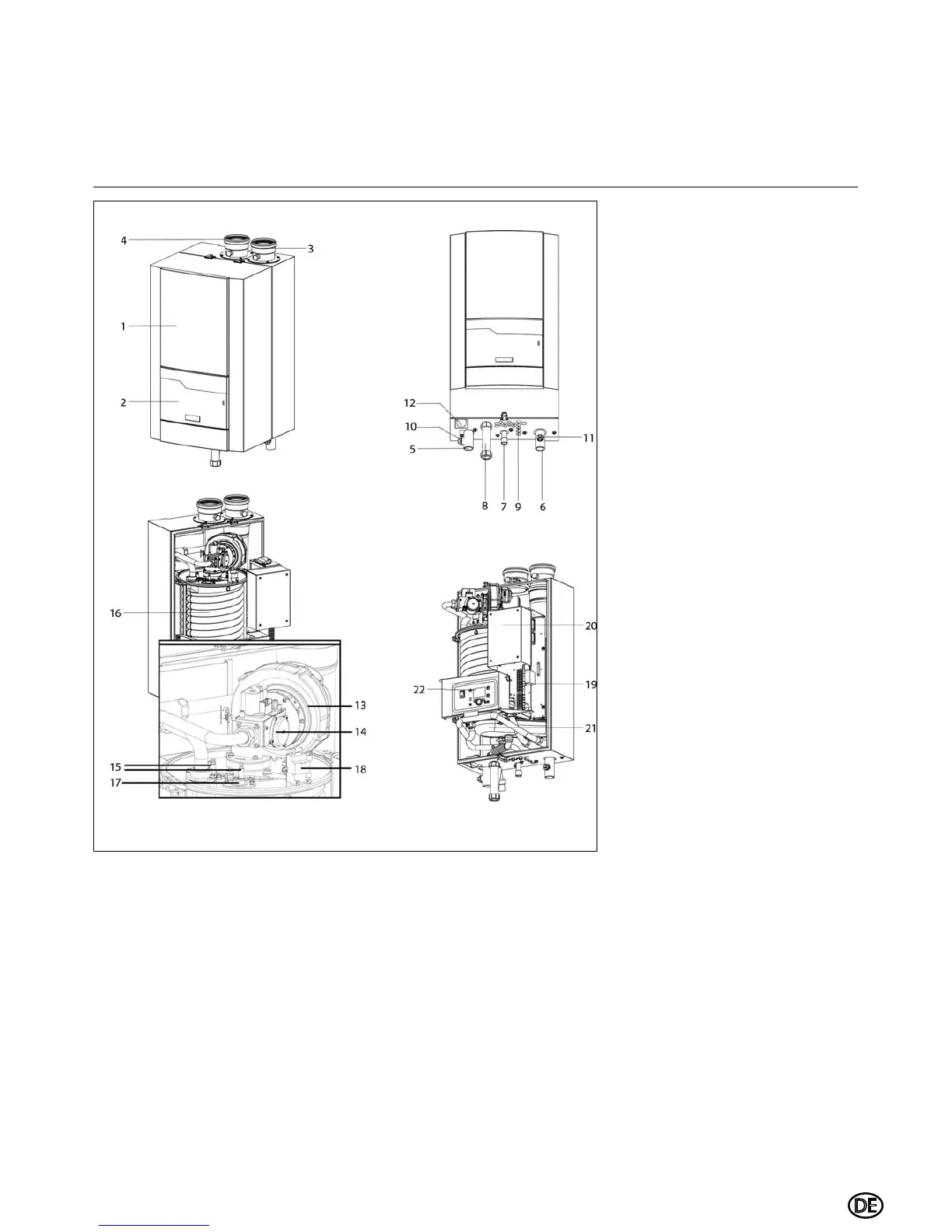

Der boiler Heizkessel beinhaltet na-
FKIROJHQGH+DXSWNRPSRQHQWHQ
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17

19
20
21
22
Kesselverkleidung
=XJDQJVWUIU%HGLHQÀlFKH
Abgasanschluss (+ Messpunkt)
Luftzufuhranschluss (+Messpunkt)
Vorlauf Anschluss
Rücklauf Anschluss
Gasanschluss
Siphon
Öffnung für Elektrokabel
Anschluss Scherheitsventil
Anschluss Füll/Entleer-Hahn
Manometer
Gebläse
Gasventil
=QGXQG,RQLVDWLRQVHOHNWURGHQ
Wärmetauscher
,QVSHNWLRQVJODV
Zündtrafo
Elektrische Anschlüsse
Regler
Kondensatwanne
%HGLHQÀlFKH
Konstruktion
Produktbeschreibung
Funktionsbeschreibung
THISION-L
