elco THISION L - Verbrennungswerte bei Volllast; Verbrennungseinstellungen

33
DE
CO ഺ
max % ± 0.2
CO ഺ
max % ± 0.2
Inbetriebnahme
Verbrennungswerte bei Volllast
Verbrennungseinstellungen
Verbrennungseinstellungen für
Erdgas G20 / G25
Verbrennungseinstellungen für
Erdgas G20 / G25
Verbrennungswerte bei Volllast
Starten Sie den Kessel in Regler-
stoppfunktion unter Teillast 50%.
Wenn der Kessel auf 50 % arbeitet,
warten Sie drei Minuten, sodass der
Kessel die Verbrennung stabilisieren
kann. Erhöhen Sie die Leistung an-
schließend schrittweise auf 100 %.
Prüfen Sie den Gasdruck am Zulauf
des Gasventils, während Sie die Kes-
VHOODVW VWHLJHUQ 'HU *DVGUXFN GDUI
nicht unter den erforderlichen Minde-
stwert fallen ĺsiehe technische Da-
ten. Wenn einen (optionalen) Minde-
stgasdruckschalter angeschlossen
ist, soll die Einstellung auf 75% des
erforderlichen Gasdrucks erfolgen.

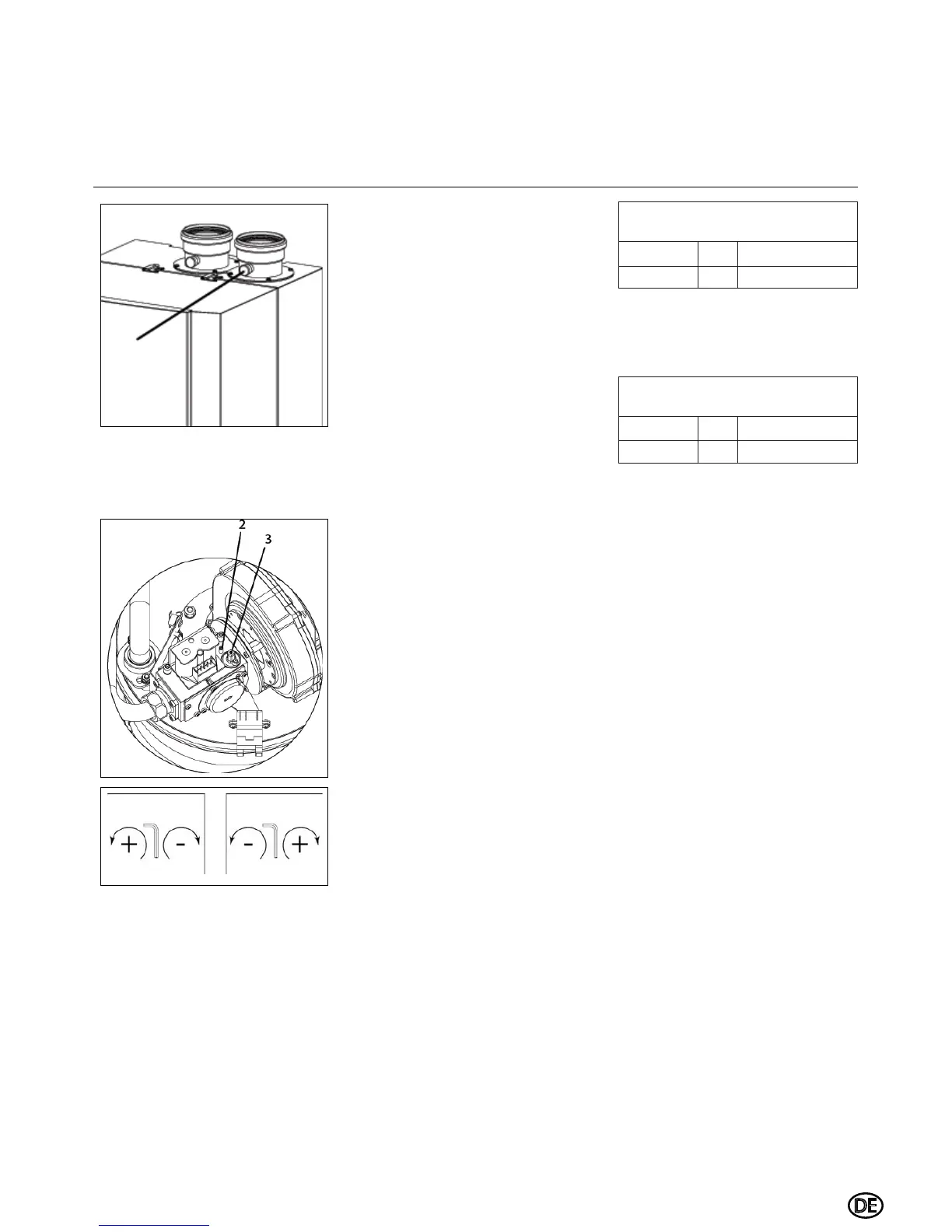

Prüfen Sie die Verbrennungseinstel-
lungen an der Messstelle am Kami-
nanschluss (1). Korrigieren Sie die
Einstellungen ggf. mit der kleine Ein-
stellschraube an der Oberseite des
Gasventils (2)
.
Verbrennungswerte bei Min.-Last
Schalten Sie den Kessel in Mindest-
last (0 %).
Prüfen Sie die Verbrennungseinstel-
lungen auf dieselbe Weise wie bei
Volllast. Korrigieren Sie die Einstel-
lungen ggf. mit der grosse Einstell-
schraube an der Oberseite des Ga-
sventils (3).
Verbrennungswerte bei Teillast
Wir empfehlen eine zusätzliche Refe-
renzprüfung der Verbrennungswerte
bei 50 % Auslastung, um sicherzu-
stellen, dass das Gasventil so ein-
gestellt ist, dass das Regelverhalten
normal ist. Der CO2-Wert sollte zwi-
schen den Einstellungen bei Volllast
und Mindestlast liegen. Der CO-Wert
sollte den Volllast- und Mindestla-
stwerten entsprechen.
Stellen Sie sicher, dass der Kessel
nach dem Einstellen zurückgestellt
wird in Automatikbetrieb (Regler-
stoppfunktion abschalten und Kessel
in Automatikbetrieb schalten)..
1
SW 2 SW 3
TH-L 50-145
TH-L 50-145
