elco THISION L - Notes Dinstallation - Double Conduit

22
Installation
Circuit d’admission d’air/fumées
Notes d’installation - double conduit
Ø < 100 mm
Ø  130 mm
Max 1 Meter
Max 1 Meter
Max 2 Meters
Installation
L’installation du circuit d’évacua-
tion des fumées doit être réalisée
par une personne compétente, con-
formément aux présentes consignes
d’installation
Généralités
t Stocker le matériel à l’intérieur.
t 9pUL¿HUOHVFRPSRVDQWVSRXU
s’assurer qu’ils ne sont pas
endommagés.
t ,QVWDOOHU FRQIRUPpPHQW DX[
réglementations nationales.
Renseigner l’étiquette de la che-
minée (si elle est fournie) et l’appo-
ser à proximité de l’adaptateur de la
chaudière.

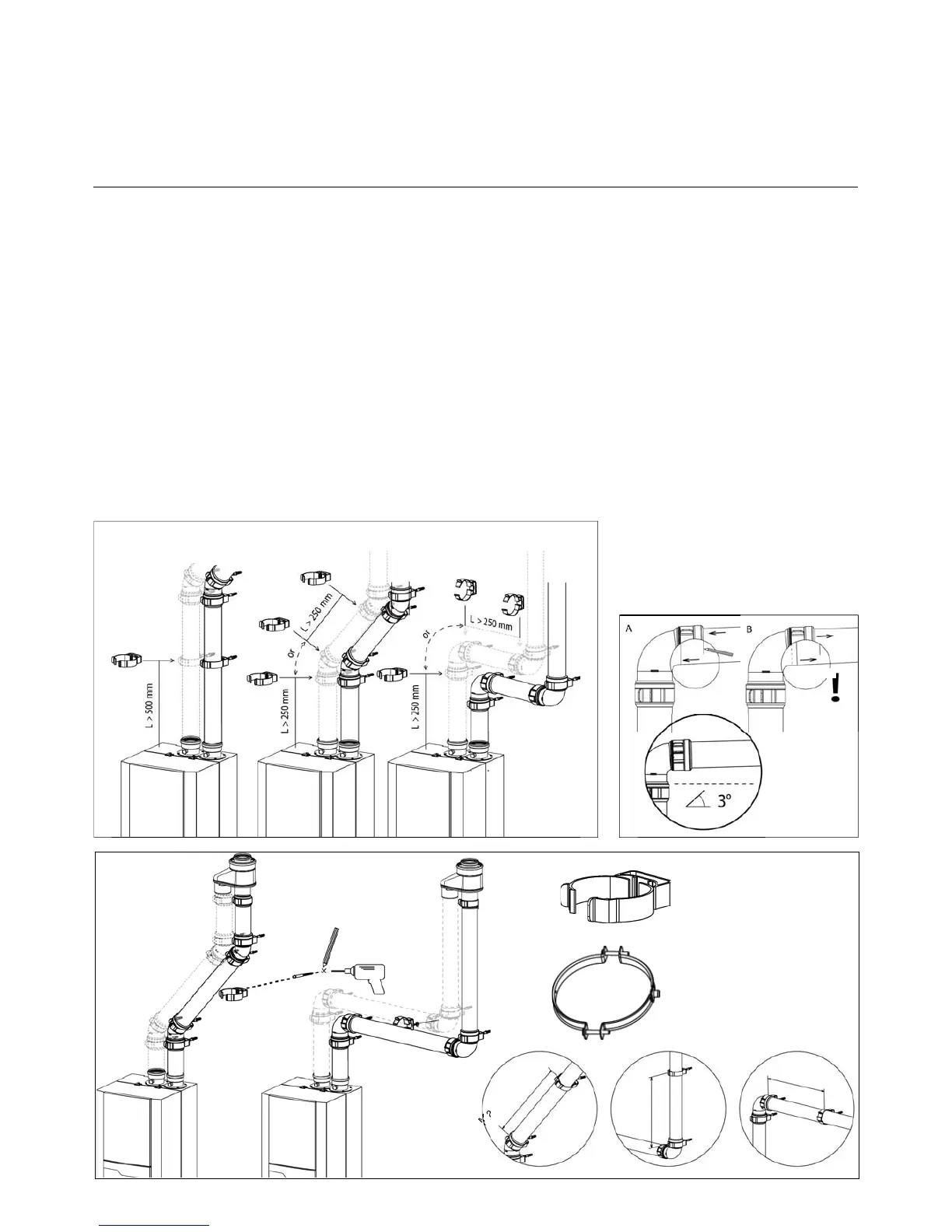

Montage du circuit d’admission
d’air/fumées
Commencer le montage des conduits
à partir de la chaudière. Monter les
conduits en les faisant tourner et en
appuyant dessus jusqu’au fond du
MRLQW5(0$548(QHSDVXWLOLVHUGX
VDYRQ RX XQ OXEUL¿DQW JUDV  XWLOLVHU
uniquement de l’eau en guise de lu-
EUL¿DQW
Avant les extensions de conduit :
En cas d’utilisation de coudes, la lon-
gueur maximale autorisée pour le cir-
cuit d’évacuation des fumées peut être
déduite du tableau de la page 19.
Important:,QVWDOODWLRQ XQLTXHPHQW
en intérieur, sur un mur ignifuge.
Nettoyage
Pour nettoyer la surface extérieu-
re, utiliser un chiffon humide ou un
détergent commercial courant.
t Les conduits doivent être installés
en évitant toute tension.
t Faire attention à l’orientation du
conduit d’évacuation. Les prises
doivent être orientées vers la sor-
tie.
Couper le conduit
t Extraire le tube intérieur en le fai-
sant tourner jusqu’à ce qu’il soit
dégagé de sa position de sécurité
t Couper le conduit
t Éliminer les copeaux du bord
GpFRXSpD¿QG¶pYLWHUGHWUDQFKHU
les joints
t Remonter les conduits
,QVWDOOHUVDQVWHQVLRQ
Ø < 100 mm
Ø  130 mm
8-15 mm
