16
ten.
%HL ,QVWDOODWLRQ LQ %HWULHEVDUW % PXVV
der Raum, in dem der Heizkessel in-
stalliert wird, durch einen geeigneten
Lufteintritt gemäß geltenden gesetzli-
chen Bestimmungen belüftet werden.
,Q5lXPHQLQGHQHQNRUURVLYH'lPSIH
auftreten können (z. B. Wäschereien,
Haarstudios, Räume, in denen
JDOYDQLVFKH3UR]HVVHVWDWW¿QGHQXVZ
PXVVHLQHUDXPOXIWXQDEKlQJLJH,QVWDOOD-
tion in Betriebsart C vorgenommen wer-
den, um den Kessel vor den Auswirkun-
gen der Korrosion zu schützen.
Für konzentrische Zuluft-/Abgassy-
steme darf ausschließlich Origi-
nalzubehör verwendet werden.
Die Abgasleitungen dürfen nicht in Kon-
takt mit oder in der Nähe von entzündli-
chen Materialien oder über Baustruktu-
ren oder Wände geführt werden, die aus
entzündlichen Materialien bestehen.
Der Kessel hat ein integriertes Übertem-
peraturthermostat für die Abgase. Sobald
die Abgastemperatur 90 °C übersteigt,
wird der Heizkessel abgeschaltet. Eine
zusätzliche (externe) Sicherheitsvor-
richtung ist daher nicht erforderlich.
Bei Austausch eines alten Kessels
müssen Belüftung und Abgassy-
stem immer erneuert werden.
Verbindungen der Abgasleitun-
gen werden mit Muffe und Dichtung
hergestellt. Muffen sind immer
gegen die Fließrichtung des Kondensa-
tes anzuordnen.

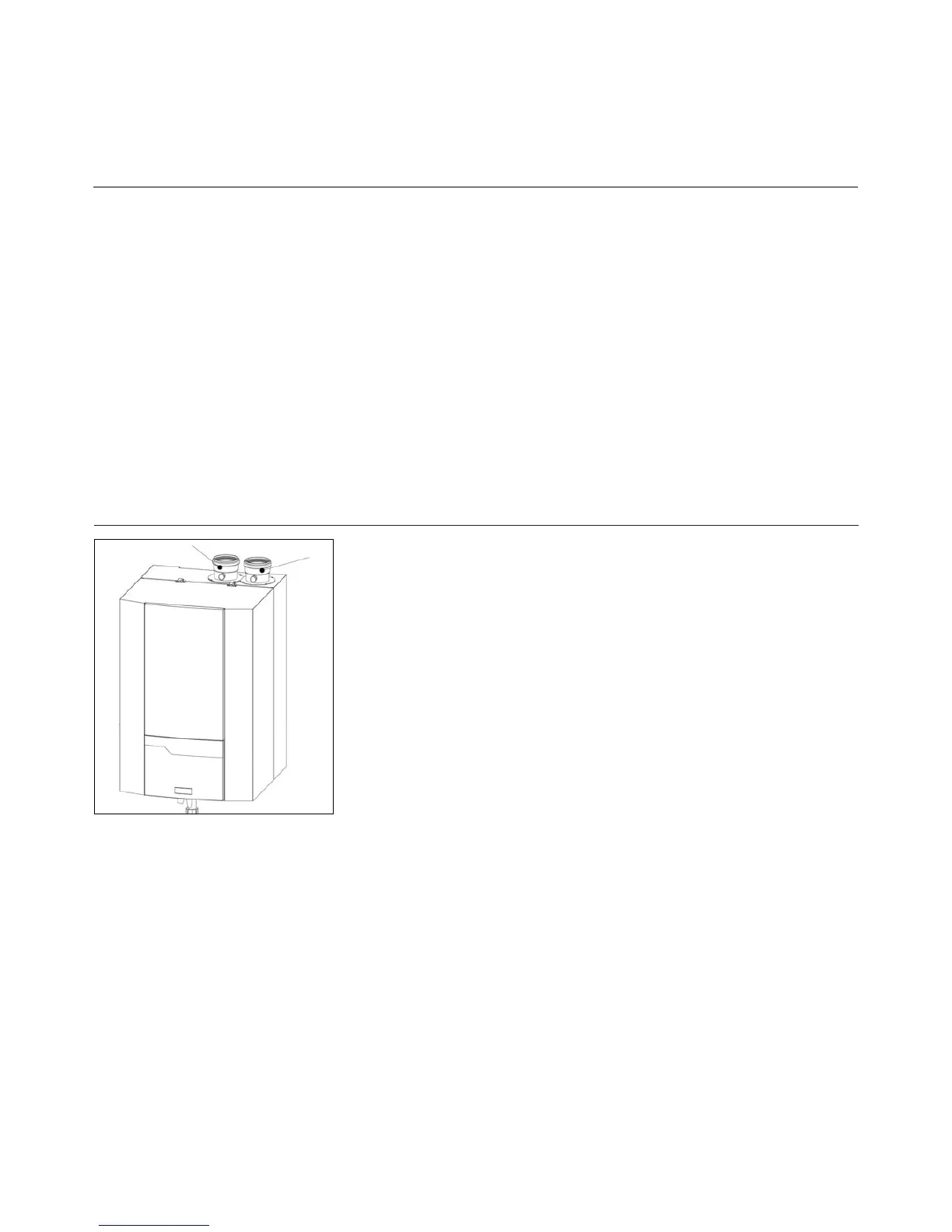

Abgasanschluss (7)
Der Kessel ist für den Betrieb in Be-
triebsart B (raumluftabhängig) oder C
(raumluftunabhängig) ausgelegt.
%HL,QVWDOODWLRQHLQHV$EJDVV\VWHPVGLH
Dichtungen sorgfältig anbringen, damit
kein Abgas in den Luftkreislauf gelangt.
Schließen Sie das Abgassystem an den
Abgasanschluss (7) des Kessels an. Nur
Abgassysteme mit nahtlosem Anschluss
verwenden.
Es ist nicht notwendig, einen separaten
.RQGHQVDWDEÀXVVIUGDV$EJDVV\VWHP
zu installieren, da das Kondensat durch
den Kessel über den Siphon ausgespült
wird.
Horizontale Abgasleitungen müssen
mindestens 3° Gefälle zum Kessel
aufweisen, um das Kondensat abzulei-
Installation
Luft-/Abgassystem
Anforderungen und Vorschriften
Vorschriften über die Ausführung und
Konstruktion von Abgassyste-
men sind von Land zu Land unter-
schiedlich. Es ist sicherzustellen,
dass alle nationalen Vorschriften
bezüglich Abgassysteme eingehalten
ZHUGHQ,P.DSLWHOÄ1RUPHQ³VLQGGLH
wichtigsten nationalen Vorschriften
aufgelistet.
Beachten Sie bei der Auslegung der
Abgasanlage folgende allgemeine
+LQZHLVH
 Nur zugelassene Abgasleitungen
sind zu verwenden.
 Für einen sicheren Betrieb des
Heizkessels muss die Abgasan-
lage korrekt dimensioniert wer-
den.
 Abgasleitungen müssen austau-
schbar installiert werden.
 Horizontale Abgasleitungen
müssenmindestens 3º Gefälle
aufweisen.
Es ist nicht notwendig einen se-
SDUDWHQ .RQGHQVDWDEÀXVV IU GDV
Abgassystem zu installieren, da das
Kondensat durch den Kessel über
den Siphon ausgespült wird.
'HU*DV%UHQQZHUWNHVVHO7+,6,21/
LVW]HUWL¿]LHUWIUGLH$QODJHYDULDQWHQ
B23 (und B23P für Frankreich) und
&&&&&XQG&
Materialen
Es sind nur Materialen zu verwenden,
die wärmebeständig und widerstan-
dsfähig gegen Abgas und aggressi-
ves Kondensat sind.
,QVEHVRQGHUH IU GDV $EJDVV\VWHP
siehe Tabelle auf der folgenden Seite
Zuluft Anschluss
Der Zuluftanschluss kann im Fal-
le einer raumluftunabhängigen Be-
triebsweise angeschlossen werden.
Der Durchmesser muss zusammen
mit dem Abgassystem gemäß den
nationalen Vorschriften berechnet
werden. Der Gesamtwiderstand von
Zuluft- und Abgassystem darf zu kei-
ner Zeit den max. Förderdruck des
Gebläses überschreiten. (Siehe Ka-
pittel “Technische Daten”)
7
