Mise en service
Première mise en route de la chaudière
,OHVWUHFRPPDQGpGHJDUGHUODFKDX-
dière à une charge de 50% pendant
un moment après la première mise
en service, comme c’est la base la
plus facile pour démarrer l’analyse de
FRPEXVWLRQ2QSHXWSURFpGHUDLQVL
t 3RXVVH]OHERXWRQ,!VHFSRXU
activer la fonction Arrêt régula-
teur;
t 3RXVVH] OH ERXWRQ,QIR * OD
consigne arrêt régulateur appa-
rait (%);
t $YHFµ´UpJOHU´FRQ¿UPHUDYHFOH
bouton- OK), on peut régler la
consigne. Tournez le bouton ro-
WDWLI HW FRQ¿UPHU OH YDOHXU
avec le bouton-OK.
Quand les régulations de la mise en
service sont prêtes (voyez en page
SURFKDLQHSRXVVH]OHERXWRQ,!
sec pour terminer la fonction Arrêt
Procédures initiales
$¿QGHJDUDQWLUODVpFXULWpHWOHERQ
fonctionnement de l’appareil, la
chaudière doit être préparée par un
WHFKQLFLHQ TXDOL¿p SRVVpGDQW OHV
compétences requises par la loi.
Alimentation électrique
t 9pUL¿HU TXH OD WHQVLRQ HW OD
fréquence de l’alimentation
électrique correspondent aux
données indiquées sur la plaque
signalétique de la chaudière.
t Veiller à ce que la mise à la terre
VRLWVXI¿VDQWH
Remplissage du circuit hydrauli-
que
3URFpGHU GH OD PDQLqUH VXLYDQWH
t Ouvrir le robinet d’arrivée d’eau
froide.
t Ouvrir progressivement la vanne
sous la chaudière.
t Ouvrir chaque soupape de pur-
ge d’air en commençant par le
point le plus bas et ne la fermer
qu’une fois que de l’eau claire
s’écoule, ne contenant pas d’air.
t Fermer la vanne sous la chau-
dière une fois que le manomètre
DI¿FKHDXPRLQVEDU
Alimentation gaz
3URFpGHUGHODPDQLqUHVXLYDQWH
t S’assurer que l’alimentation
en gaz correspond au type de
gaz indiqué sur la plaque si-
gnalétique de la chaudière.
Première mise en route de la
chaudière
t Ouvrir le raccordement gaz
t Connecter l’interrupteur-sépara-
teur pour l’alimentation en cou-
rant de la chaudière
t Brancher la chaudière en utili-
sant l’interrupteur on/off (A)
t S’assurer que la chaudière reste
en standby K (K);
t 9pUL¿HUTXHODSRPSHIRQFWLRQQH
s’assurer que la direction de la
rotation est correcte;
t Enlever l’air de la pompe en enle-
vant la monture d’embout du lo-
gement du moteur de la pompe.
t Ouvrir toutes les portes et les
fenêtres.
t S’assurer qu’aucune étincelle ou
ÀDPPHQXHQ¶HVWSUpVHQWHGDQV
la pièce.
t S’assurer qu’il n’y a aucune fuite
de combustible.

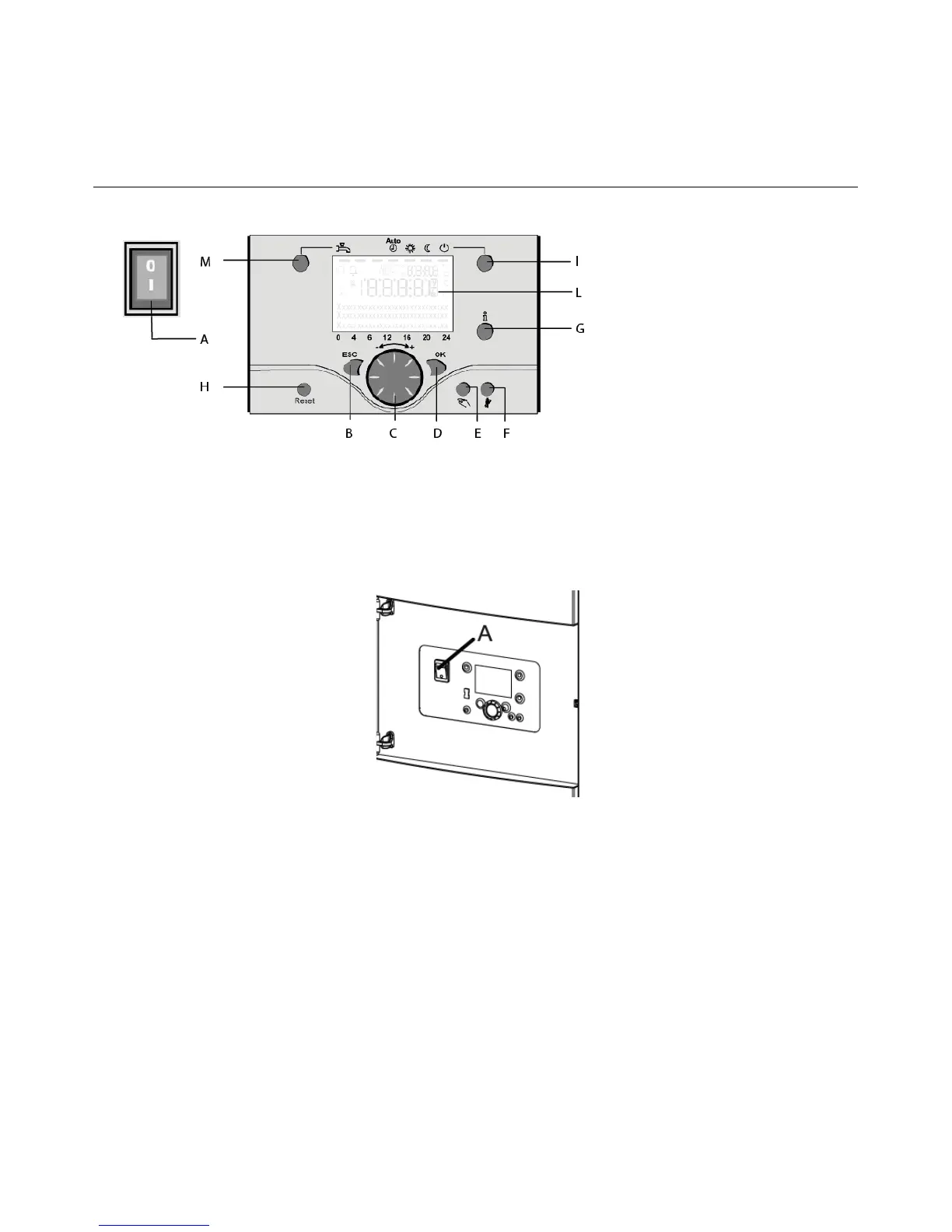

Légende:
A
B
C
D
E
F
G
H
,
L
M
,QWHUUXSWHXU(1+256
Abandon/retour sur menu (ESC)
Bouton rotatif de réglage de
température ambiante
Touche de validation (OK)
Touche “fonction manuelle”
Touche “fonction ramoneur”
7RXFKH³IRQFWLRQ,QIR´
Touche “reset”
Touche “mode de fonctionne-
Ment circuit(s) chauffage”
Display
Touche “sélection ecs”
