elco THISION L - Analisi Della Combustione; Regolazione Combustione

33
IT
Controllo della combustione a pie-
no carico
Avviare la caldaia in funzione 50%.
Se si la caldaia funziona al 50% del ca-
rico, attendere 3 minuti per consenti-
re la stabilizzazione della combustio-
ne nella caldaia. Aumentare quindi
gradualmente il carico al 100%.
Controllare la pressione del gas
sull’ingresso della valvola gas mentre
VLDXPHQWDLOFDULFRGHOODFDOGDLDOD
pressione del gas non deve mai
VFHQGHUH VRWWR LO PLQLPR ULFKLHVWR ±
vedere i dati tecnici. Se il presso-
stato di minima (accessorio) è stato
installato, è necessario impostarlo al
75% della pressione gas richiesta.

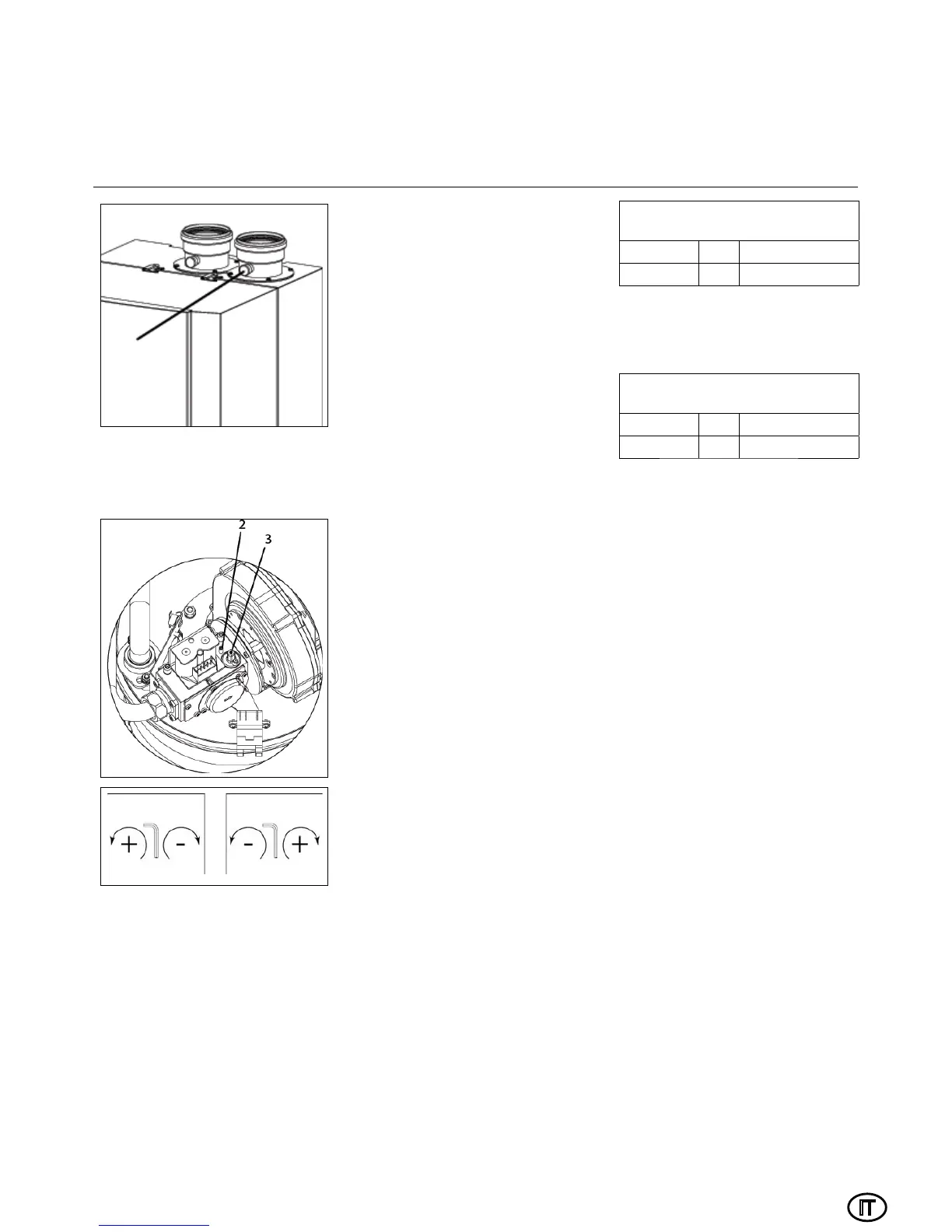

Controllare le impostazioni di com-
bustione tramite il punto di test
nell’allacciamento al camino (1). Se
necessario, correggere le regolazio-
ni mediante le viti posizionate nella
parte superiore della valvola gas (2).
Controllo della combustione al ca-
rico minimo
Portare la caldaia a carico minimo
(0%). Controllare le impostazioni di
combustione come descritto per il
pieno carico. Se necessario, cor-
reggere le regolazioni median-
te le viti posizionate nella parte
superiore della valvola gas (3).
Controllo della combustione al
50% del carico
È consigliato un ulteriore controllo di
riferimento dei valori di combustione al
50% del carico per controllare che la
valvola gas sia regolata in modo da
ottenere un comportamento di modula-
]LRQHQRUPDOH,OYDORUHGL&2GHYH
ricadere tra l’impostazione per il pieno
FDULFRHTXHOODSHULOFDULFRPLQLPR,O
valore di CO deve essere uguale a quelli
del pieno carico e del carico minimo.
Completata la prova di combustione,
assicurarsi di reimpostare la cal-
daia sulla modalità automatica (F).
Messa in funzione
Analisi della combustione
Regolazione combustione
1
SW 2 SW 3
Impostazioni di combustione
G20 / G25
TH-L 50-145
CO
2
max % ± 0.2
Impostazioni di combustione
G20 / G25
TH-L 50-145
CO
2
min % ± 0.2
