21
IT
8-15 mm
Installazione
Sistema Aria / Gas di scarico
Istruzioni d’installazione -Coassiali-
,O PRQWDJJLR GHO VLVWHPD GL VFDULFR
fumi per l’apparecchio deve essere
eseguito da una persona competente
in conformità con queste istruzioni.
Generale
Compilare l’etichetta camino (se
in dotazione) e posizionarla vici-
no all’ adattatore caldaia.
,WXELGHYRQRHVVHUHLQVWDOODWLVR-
lamente dopo aver tolto la tensio-
ne all’apparecchio.
Fare attenzione alla direzione
della canna fumaria. Le prese
devono essere rivolte verso la
caldaia.
Non installare il camino su pareti
infiammabili o in legno.

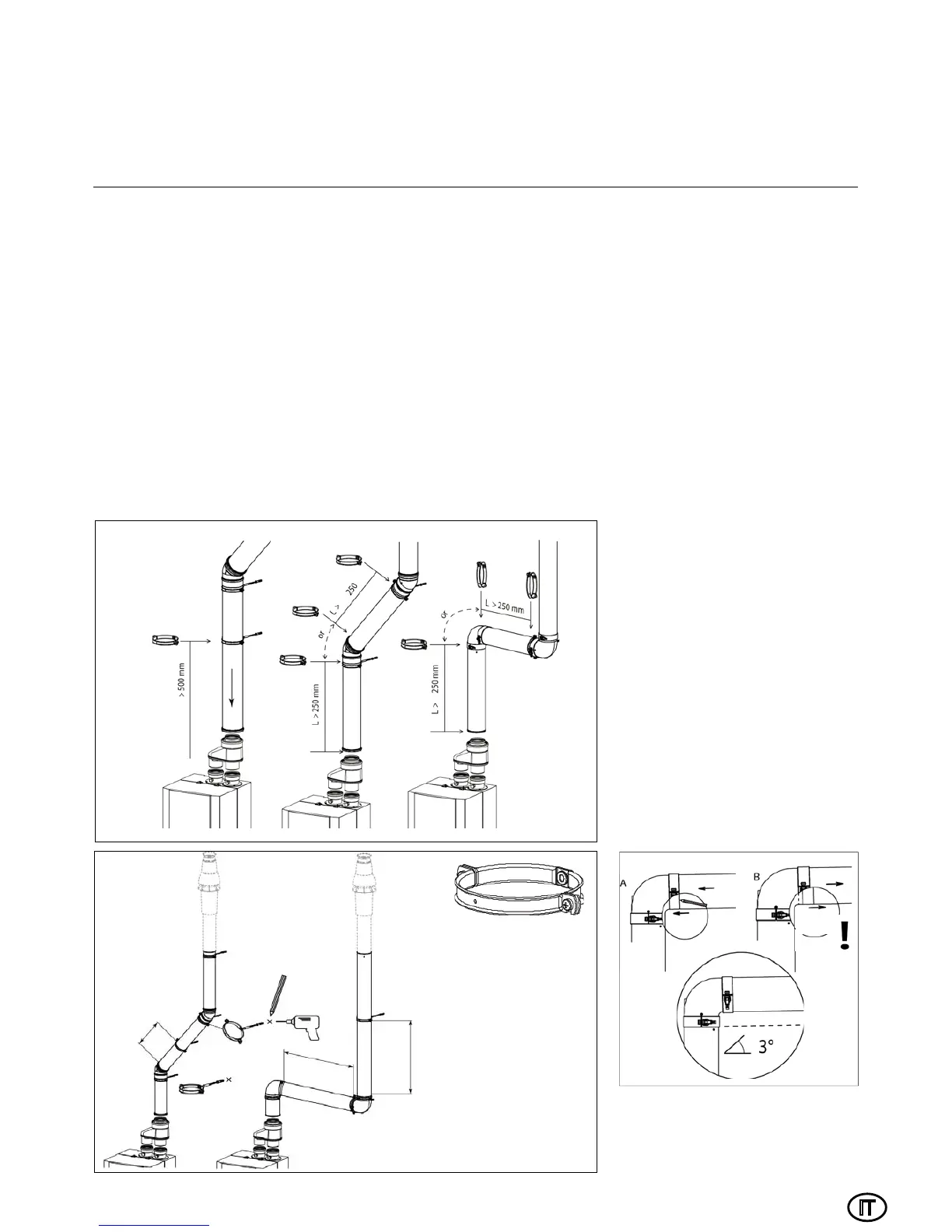

Assemblaggio del condotto
Partire ad assemblare i tubi dalla cal-
daia.
Montare i tubi girandoli e spingendoli
fino al fondo alla sede.
127$ 8WLOL]]DUH VROR DFTXD FRPH
lubrificante.
Curve
Le curve devono essere fissate al
muro usando i collari di supporto.
Usare un collare per ogni estensione,
fissandolo esattamente a fianco della
giunzione.
Usare un collare per ogni estensione
dopo ogni curva a 90°.
Importante
,QVWDOODUH LO FRQGRWWR FRQFHQWULFR
esclusivamente all’esterno degli edi-
fici, su pareti non infiammabili.
Pulizia
/¶HVWHUQRGHOWXERSXzHVVHUHSXOLWR
con un fazzoletto umido o con speci-
fici detergenti
Max 1 metro
Max 2 metri
Taglio del tubo
Estrarre il tubo ruotando finché
non si sgancia dalla sua posizio-
ne
Tagliare tanto dalla presa d’aria
quanto dalla parte dei fumi
Togliere le bave dal bordo taglia-
to per evitare di danneggiare le
guarnizioni.
Riassemblare i tubi
Max 1 metro
collare
,QVWDOODUHVHQ]DDOLPHQWD]LRQHHOHWWULFD
