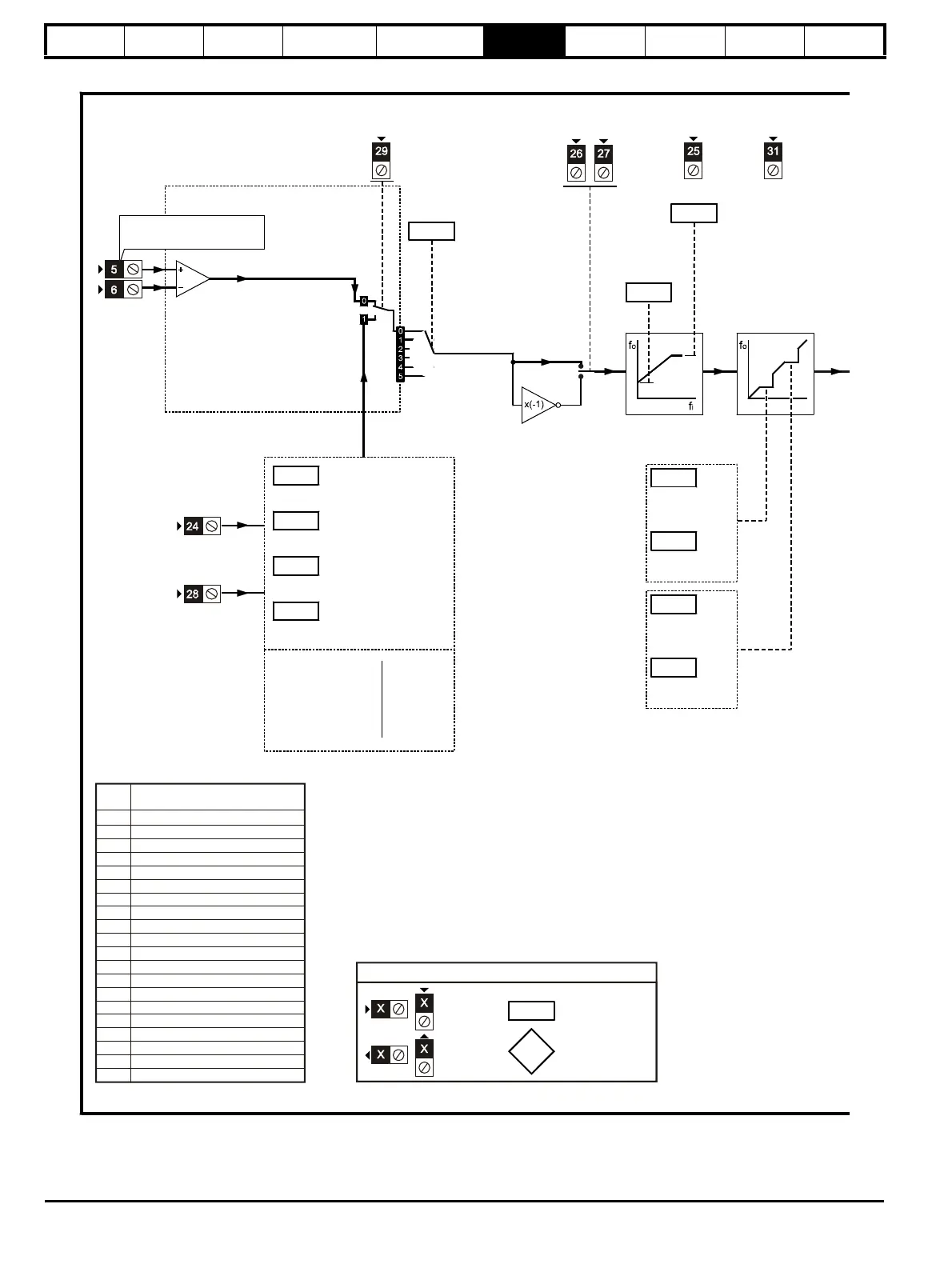

Figure 6-3 Macro 3 Preset speeds logic diagram
Reference selection
Frequency/speed ref. 1
PRESET
SELECT B
RUN
FORWARD
RUN
REVERSE
RESET
0.25
0.05
Reference
selector
PRESET
ENABLE
Minimum
frequency/
speed clamp
0.01
0.02
0.20
0.21
0.22
0.23
Skip
frequency/
speed 1
Skip
freq./speed
band 1
Skip frequency/
speed 2
Skip
freq./speed
band 2
Skip
frequencies/
speeds
PRESET
SELECT A
Preset
reference
2
0.26
0.27
0.28
Preset
reference 3
Preset
reference 4
Preset
reference 1
A
0
0
1
1
B
0
1
0
1
Preset speed
1
2
3
4
Maximum
freq./speed
clamp
0.XX
0.XX
Key
Read-write
(RW)
parameter
Read-only (RO)
parameter
Input
terminals
Output
terminals
Pr Function
0.11 Pre-ramp reference
0.12 Post-ramp reference
0.13 Motor active-current
0 14 Jog reference (not used)
0.15 Ramp mode
0.16 Stop mode
0.17 Status relay
0.18 S-ramp
0.19 S-ramp da/dt
0.20 Skip frequency/speed 1
0.21 Skip freq./speed band 1
0.22 Skip frequency/speed 2
0.23 Skip freq./speed band 2
0.24 (Not used)
0.25 Preset reference 1
0.26
0.27
0.28
0.29 (Not used)
0.30
selector
selector
invert
enable
Preset reference 2
Preset reference 3
Preset reference 4
(Not used)
Menu 0 changes from default configuration
