Epson SC-F2000 - Pump Cap Unit; Cloth Wiper Unit

SC-F2000 Revision C
APPENDIX Connection Diagram 304
Confidential

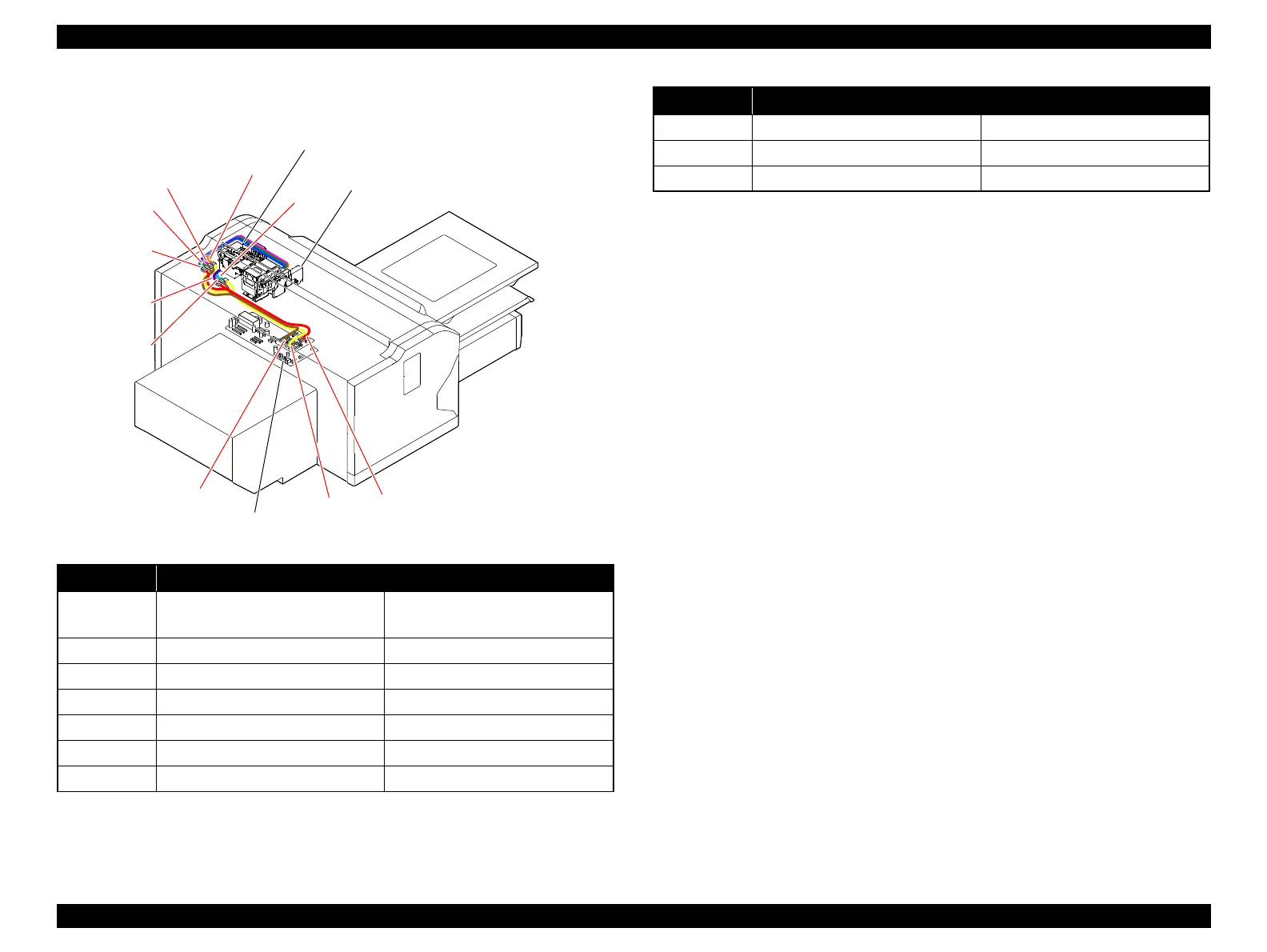

6.2.5 Pump Cap Unit / Cloth Wiper Unit
Cable No. Connection
1
• Maintenance wiper cap sensor
• Maintenance HP sensor
Relay cable (No.19)
2 Cloth feed encoder sensor Relay cable (No.82)
3 Cloth wiper motor Relay cable (No.83)
4 Cloth wiper encoder sensor Relay cable (No.84)
5 Cloth wiper home position sensor Relay cable (No.81)
6 Suction pump motor Relay cable (No.23)
7 Suction pump encoder sensor Relay cable (No.26)
（1）
（2）
（3）
（4）
（5）
（6）
（7）
（8）
（9）
（10）
CLOTH WIPER
CARRIAGE ASSY
PUMP CAP ASSY
SUB-B BOARD
8 Cable (2) / Cable (4) / Cable (7) SUB-B BOARD (CN7)
9 Cable (3) / Cable (6) SUB-B BOARD (CN5)
10 Cable (1) / Cable (5) SUB-B BOARD (CN3)
Cable No. Connection
