Hach sc200 Basic User Manual

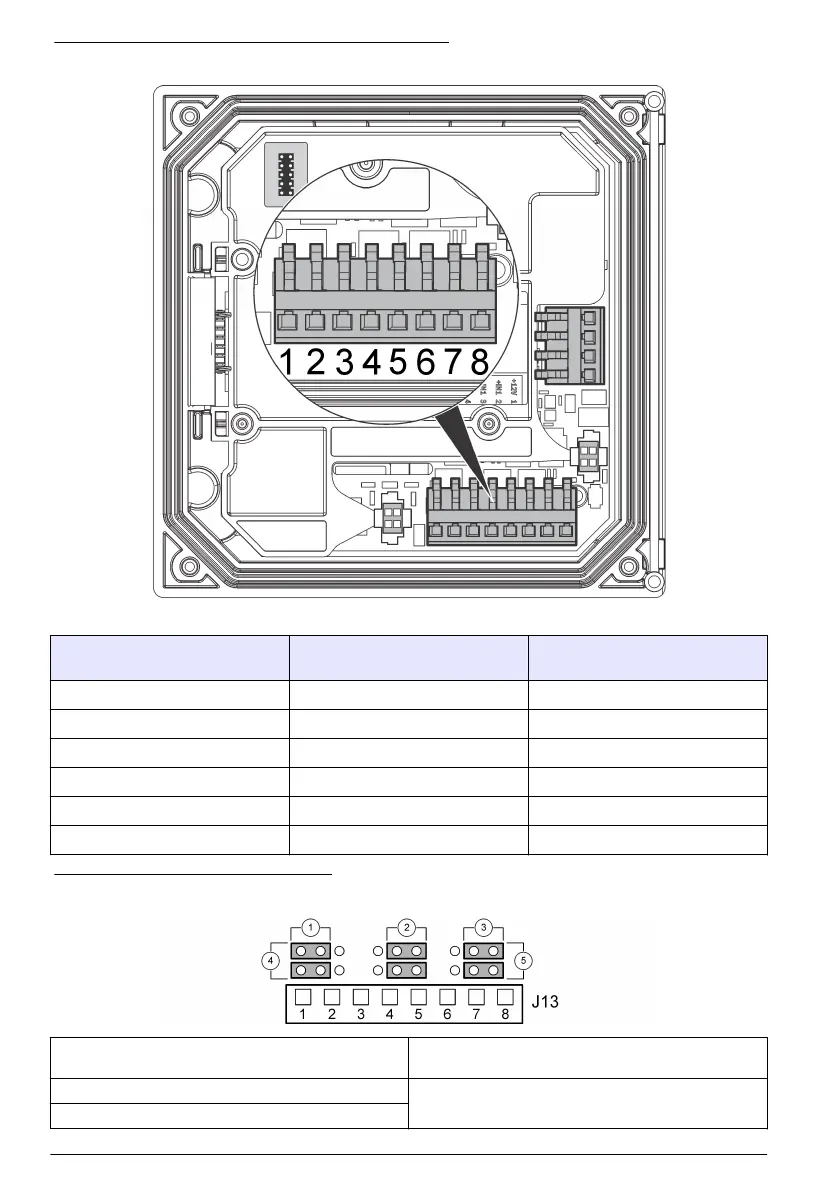

Figura 9 Conexões de fiação de entrada separadas
Tabela 4 Conexões de entrada
Entradas separadas Posição do conector - Entrada de
interruptor
Posição do conector - Entrada de
voltagem
Entrada 1+ 3 2
Entrada 1- 2 3
Entrada 2+ 6 5
Entrada 2- 5 6
Entrada 3+ 8 7
Entrada 3- 7 8
Figura 10 Configurações do jumper
1 Jumpers de configuração de entrada 1 4 Jumpers posicionados à esquerda para entradas de
interruptor
2 Jumpers de configuração de entrada 2 5 Jumpers posicionados à direita para entradas de
voltagem
3 Jumpers de configuração de entrada 3
100 Português

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
