Hach sc200 Basic User Manual

4.9
模拟输出连接
警 告
可能存在电击致命危险。进行任何电气连接时，请务必断开仪器的电源。
警 告
可能存在电击致命危险。为了保持外壳的 NEMA/IP 环境防护等级，仅限使用至少为 NEMA 4X/IP66 防
护等级的导线管配件和电缆衬垫，以将电缆接入仪器。
设备配有两个独立的模拟输出（1 和 2）（图 8）。这些输出常用于模拟信号或控制其他外部设备。
对控制器进行配线连接，如图 8 和表 3 所示。
注： 图 8 显示控制器盖的背部，而不是主控制器室的内部。
表 3 输出连接
记录器电线 电路板位置
输出 2–
4
输出 2+
3
输出 1–
2
输出 1+
1
1. 打开控制器盖。
2. 通过抗拉装置插入电线。
3. 在必要时调整电线，并紧固抗拉装置。
4. 使用双绞屏蔽线进行连接，以及连接受控组件末端或控制环路末端的屏蔽罩。
• 请勿连接电缆两端的屏蔽罩。
• 使用非屏蔽电缆可能会导致射频发射或磁化级别高于所允许的范围。
• 最大环路电阻为 500 欧姆。
5. 合上控制器盖并紧固盖用螺钉。
6. 配置控制器中的输出。

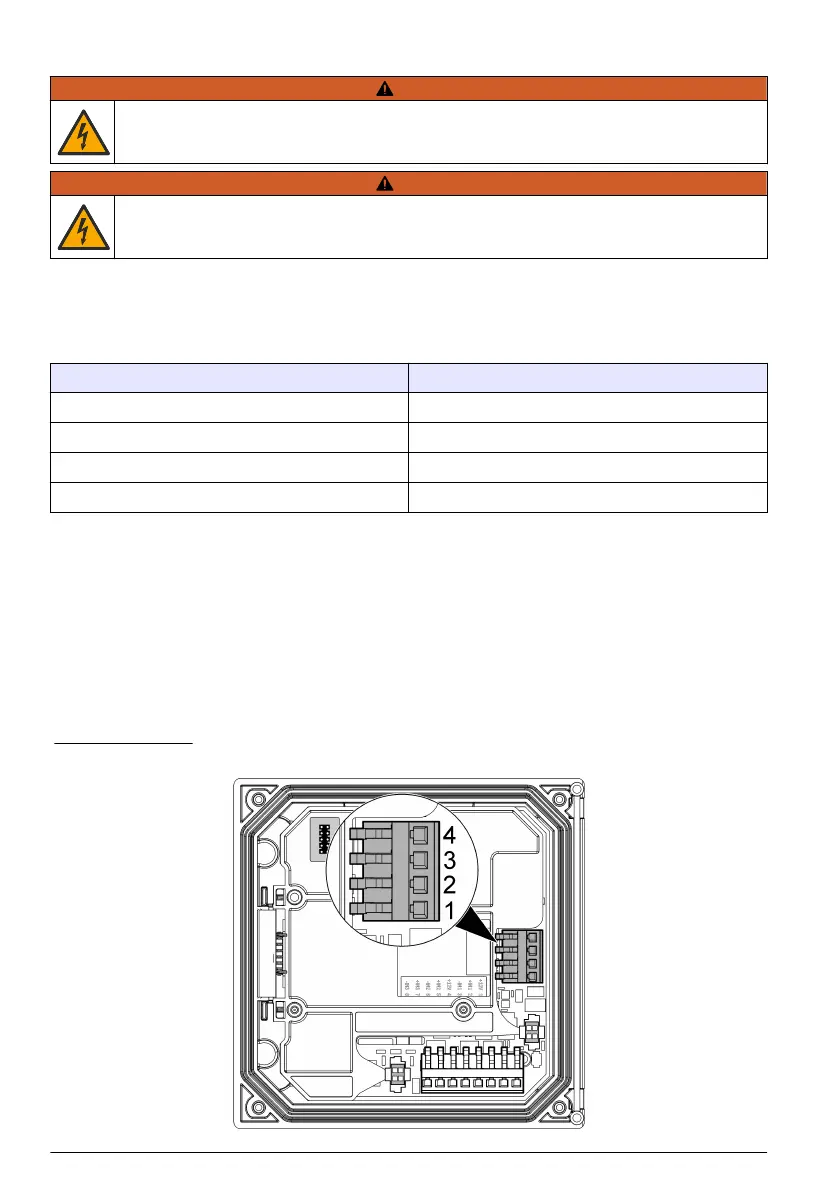

图 8 模拟输出连接
124 中文

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
