1. Abra la cubierta del controlador.
2. Haga pasar los cables a través del pasamuros.
3. Ajuste el cable según sea necesario y apriete el pasamuros.
4. Los puentes se colocan inmediatamente detrás del conector. Retire el conector si desea facilitar
el acceso a los puentes y configure los ajustes del puente de acuerdo con el tipo de entrada
como se muestra en la Figura 10.
5. Cierre la cubierta del controlador y apriete los tornillos de la misma.
6. Configure las entradas del controlador.
Nota: En el modoswitch input (entrada del conmutador), el controlador suministra 12 voltios al conmutador y no
está aislado del controlador. En el modovoltage input (entrada de tensión), las entradas se aíslan del controlador
(la tensión de entrada del usuario va de 0 a 10 voltios).
4.11 Conexión de un sensor SC digital
Nota: Para conectar un sensor analógico, consulte las instrucciones suministradas en el manual del módulo o del
sensor.
El sensor SC digital se puede conectar al controlador mediante el adaptador de conexión rápida
(Figura 11). El sensor digital se puede conectar con el controlador tanto encendido como apagado.
Cuando el sensor se conecta al controlador encendido, éste no realiza una exploración automática
de dispositivos. Para que el controlador realice una exploración de dispositivos, vaya al menú
Test/Maintenance (PRUEBA/MANTENIMIENTO) y seleccione EXPLORAR DISPOSITIVOS. Si se
encuentra un nuevo dispositivo, el controlador realiza el proceso de instalación sin la intervención
del usuario.
Cuando el sensor se conecta al controlador apagado, éste realiza una exploración de dispositivos
cuando se vuelve a encender. Si se encuentra un nuevo dispositivo, el controlador realiza el proceso
de instalación sin la intervención del usuario.
Conserve la tapa del conector para sellar la apertura del sensor, en caso de que este deba ser
desmontado.

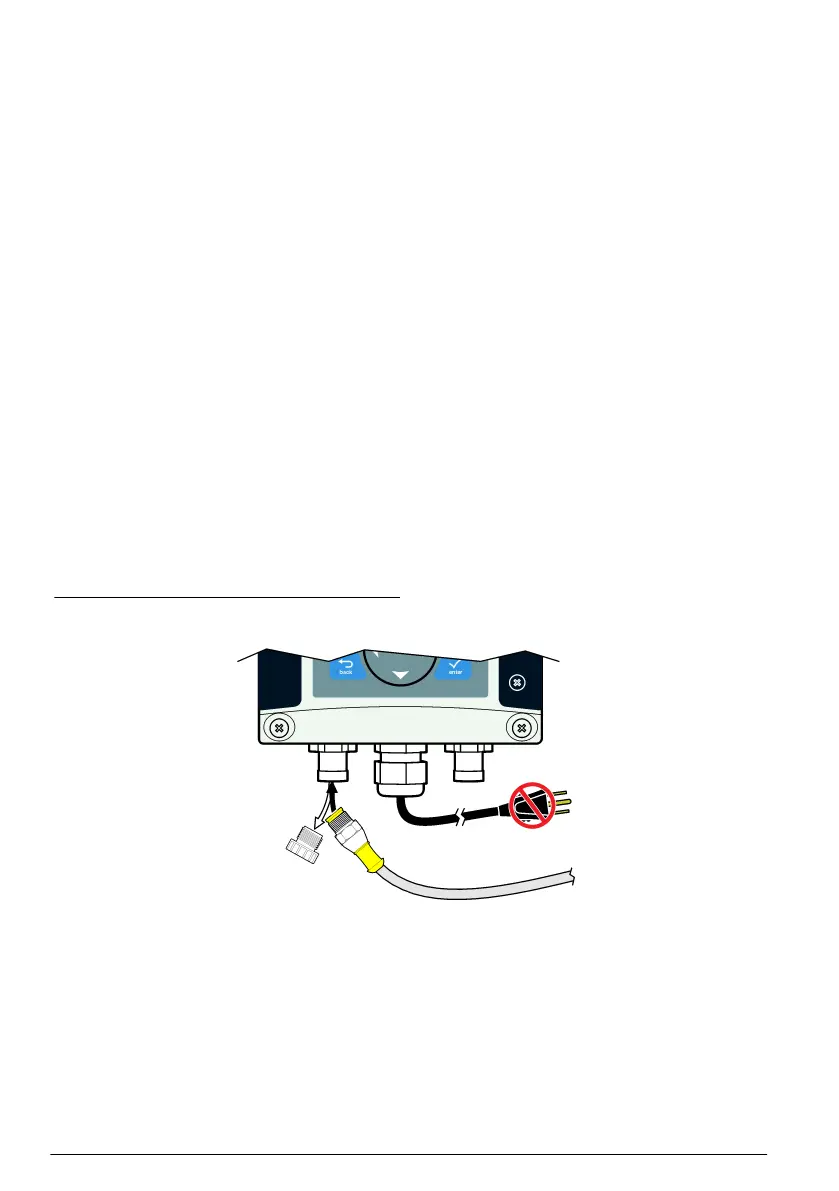

Figura 11 Conexión rápida del sensor digital
4.12 Conexión de la salida de comunicación digital opcional
El fabricante admite los protocolos de comunicación Modbus RS485, Modbus RS232, Profibus
DPV1 y HART. El módulo de salida digital opcional se debe instalar en la ubicación indicada en el
punto 4 de la Figura 7 en la página 66. Para obtener más información, consulte las instrucciones
suministradas con el módulo de red.
Si desea más información sobre los registros de Modbus, vaya a http://www.de.hach.com o
http://www.hach.com y busque Modbus registers (Registros de Modbus) o vaya a cualquier página
del producto sc200.
