Hach sc200 Basic User Manual

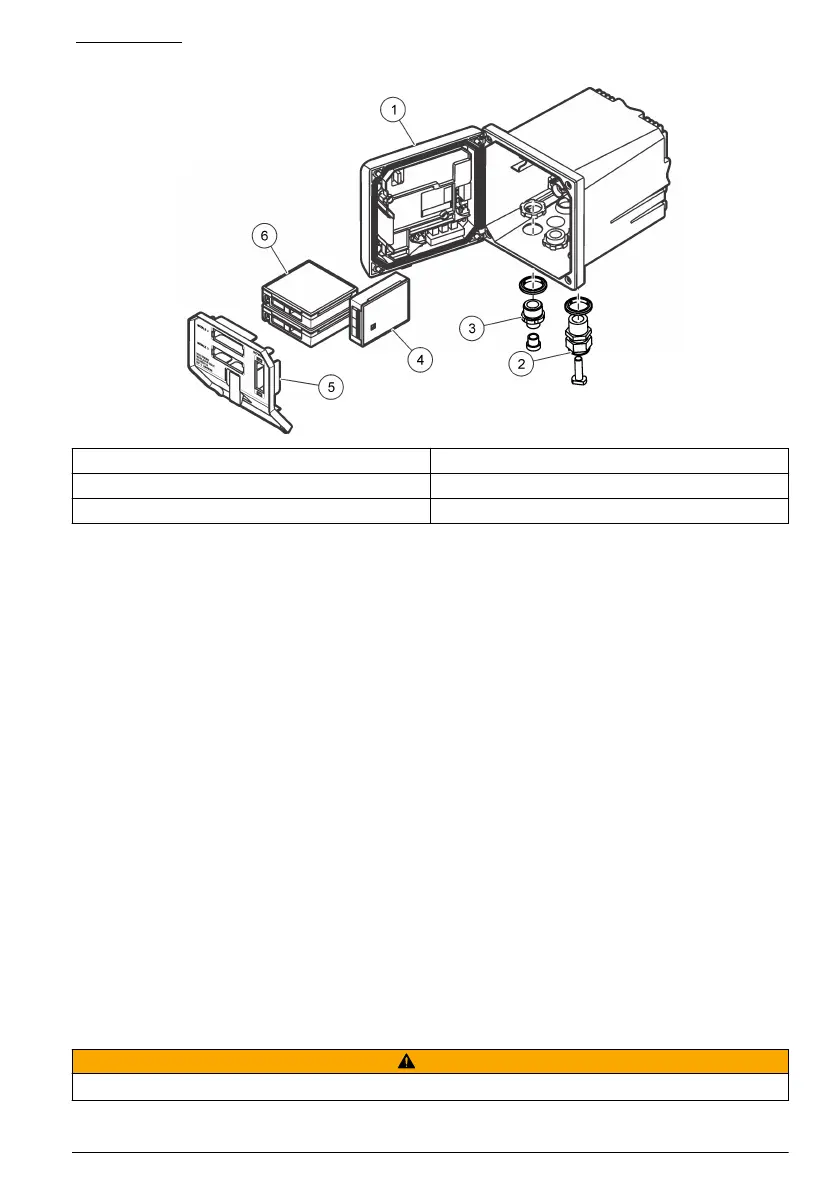

图 1 系统组件
1 控制器 4 网络模块（选件）
2 抗拉装置（根据控制器版本可选） 5 高电压防护层
3 数字连接接头（根据控制器版本可选） 6 传感器模块（选件）
3.2.1
传感器和传感器模块
控制器可容纳最多两个传感器模块或两个数字传感器（取决于控制器配置而定）以及一个通信模块。
可结合安装一个数字传感器和一个传感器模块。各种传感器均可连接到传感器模块。有关传感器的布
线信息，请参阅特定传感器手册和特定模块的用户说明。
3.2.2
继电器输出和信号
控制器配有四个可配置继电器开关和两个模拟输出。可选模拟输出模块可将模拟输出的数量增至
5 个。
3.2.3
设备扫描
除两种例外情况外，控制器在上电时，无需用户输入即可自动扫描连接的设备。第一种例外情况是，
控制器最初使用前首次上电。第二种例外情况是，控制器配置设置设为其默认值且控制器上电后。在
上述两种情况下，控制器会首先显示语言、日期和时间编辑屏幕。接受语言、日期和时间条目后，控
制器将执行设备扫描。请参阅 连接数字 sc 传感器 第 126 页 了解如何在控制器通电时扫描设备。
3.2.4
控制器外壳
控制器外壳具有 NEMA 4X/IP66 防护等级和防腐蚀饰面，可耐受盐沫和硫化氢等腐蚀性环境成分。对
于户外使用，强烈建议应采取环境损害的防护措施。
注： 拥有美国保险商实验室 (UL) 认证的单元仅适用于室内使用，无 NEMA 4X/IP66 评级。
3.2.5
控制器安装选项
控制器可安装到面板、墙壁、立管或横管。含氯丁橡胶密封圈，可用于减振。在内部垫圈组件分离之
前，垫圈可用作面板安装的模板。
第 节 4 安装
4.1
安装组件和尺寸
警 告
存在人身伤害危险。只有合格的专业人员，才能从事手册此处所述的工作。
中文 113

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
