4.9
アナログ出力接続
警 告
感電の危険の可能性。電気の接続を行う際には、常に装置の電源は切ってください。
警 告
感電の危険の可能性。筐体の NEMA/IP 環境定格を維持するためには、装置内のケーブル配線には、最
低 NEMA ４ X/IP66 定格の電線管接続金具およびケーブルグランドのみを使用してください。
2 つの絶縁アナログ出力(1 および 2)が提供されます(図 8)。この出力は通常アナログ信号伝送または
他の外部デバイスの制御に使用されます。

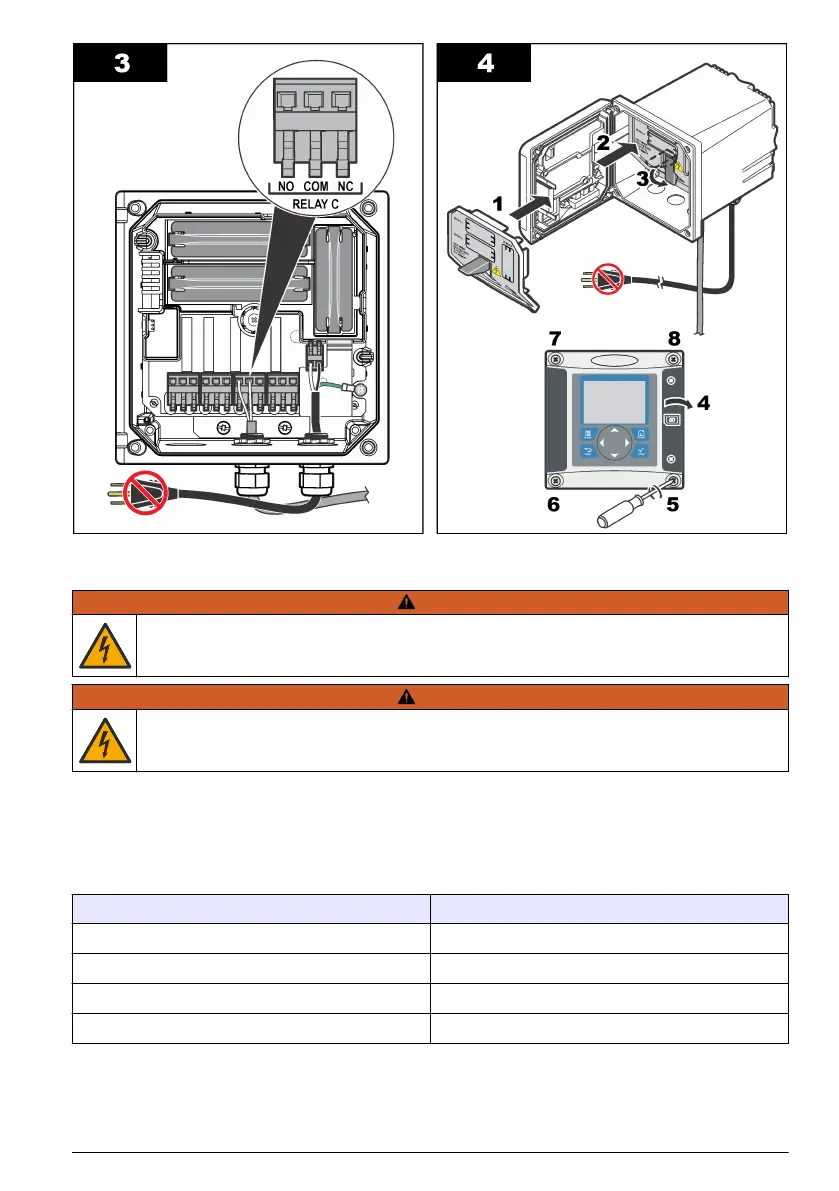

図 8 および表 3 に示すようにコントローラへの配線接続を行います。
注
: 図 8
はコントローラ
カバーの後部を示し、メイン
コントローラのコンパートメント内部ではありません。
表 3 出力接続
記録計ワイヤー 回路基板の位置
出力 2–
4
出力 2+
3
出力 1–
2
出力 1+
1
1. 変換器のカバーを開きます。
2. 張力のがしを通してワイヤーを供給します。
3. 必要に応じてワイヤーを調整してストレインリリーフを締めてください。
日本語
149
