หัวข้อที่ 4 การติดตั้ง
4.1
การติดตั้งส่วนประกอบและขนาด
ข้ อ ค ว ร ร ะ วั ง
อาจทำให้เกิดการบาดเจ็บได้ บุคลากรผู้เชี่ยวชาญเท่านั้นที่ควรดำเนินการตามขั้นตอนที่ระบุในคู่มือส่วนนี้
คุณสามารถติดตั้งชุดควบคุม ได้ทั้งบนพื้นผิว, บนแผงควบคุม หรือบนท่อ (แนวนอนหรือแนวตั้ง) ดูขั้นตอนการติดตั้งแบบต่าง ๆ และคำ
แนะนำได้จาก รูปที่ 2, รูปที่ 3 ในหน้า 189, รูปที่ 4 ในหน้า 190, รูปที่ 5 ในหน้า 191 และ รูปที่ 6 ในหน้า 192
ในกรณีที่ทำการติดตั้งกับท่อแนวนอน จะต้องต่อฐานยึด (รูปที่ 2) เข้ากับหูยึดในตำแหน่งแนวตั้ง
ในการยึดทั้งกับท่อแนวตั้งและแนวนอน ให้ยึดหูยึดเข้ากับชุดควบคุมตามภาพใน รูปที่ 5 ในหน้า 191

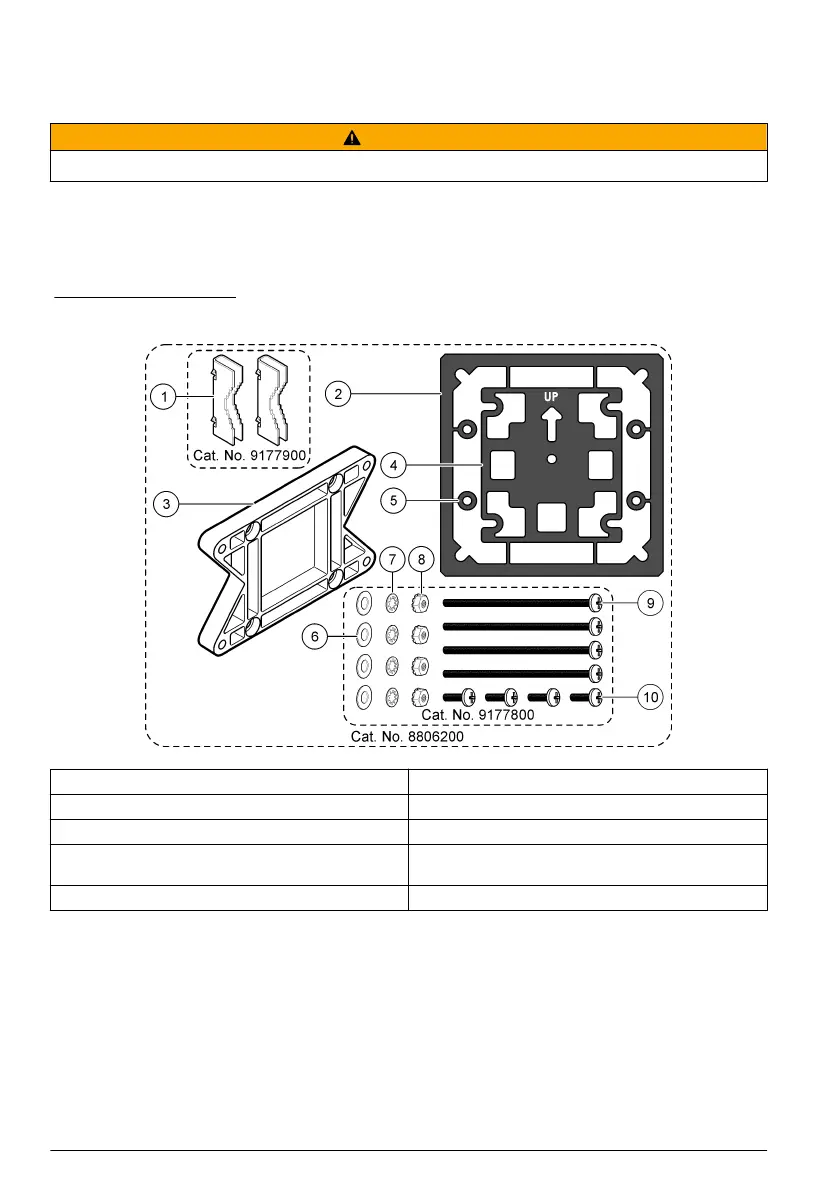

รูปที่ 2 ส่วนประกอบในการติดตั้ง
1 ฐานยึด (2x) 6 แหวนรองแบน เส้นผ่านศูนย์กลางด้านใน 1/4 นิ้ว (4x)
2 ปะเก็นกันรั่วสำหรับยึดแผงติดตั้ง Neoprene 7 แหวนรองล็อค เส้นผ่านศูนย์กลางด้านใน 1/4 นิ้ว (4x)
3 หูยึดผนังและยึดท่อ 8 น็อตหกเหลี่ยม M5 x 0.8 Keps (4x)
4 ปะเก็นซับแรงสำหรับยึดท่อ 9 สกรูหัวจม M5 x 0.8 x 100 มม. (4x) (ใช้สำหรับติดตั้งกับท่อ
ขนาดเส้นผ่านศูนย์กลางต่าง ๆ กัน)
5 แหวนรองซับแรงสำหรับยึดท่อ (4x) 10 สกรูหัวจม M5 x 0.8 x 15 มม. (4x)
บันทึก: มีหูยึดสำหรับแผงติดตั้งเป็นอุปกรณ์เสริมทางเลือก
