• Toque una superficie metálica a tierra como el chasis de un instrumento, un conducto metálico o
un tubo para descargar la electricidad estática del cuerpo.
• Evite el movimiento excesivo. Transporte los componentes sensibles a la electricidad estática en
envases o paquetes anti-estáticos.
• Utilice una muñequera conectada a tierra mediante un alambre.
• Trabaje en una zona sin electricidad estática con alfombras antiestáticas y tapetes antiestáticos
para mesas de trabajo.
4.5 Descripción general del cableado
En Figura 7 se muestra una descripción general de las conexiones de cableado del interior del
controlador sin la barrera de alto voltaje. En la parte izquierda de la figura se muestra la parte
posterior de la cubierta del controlador.
Nota: Retire los tapones del controlador de los conectores antes de la instalación del módulo.

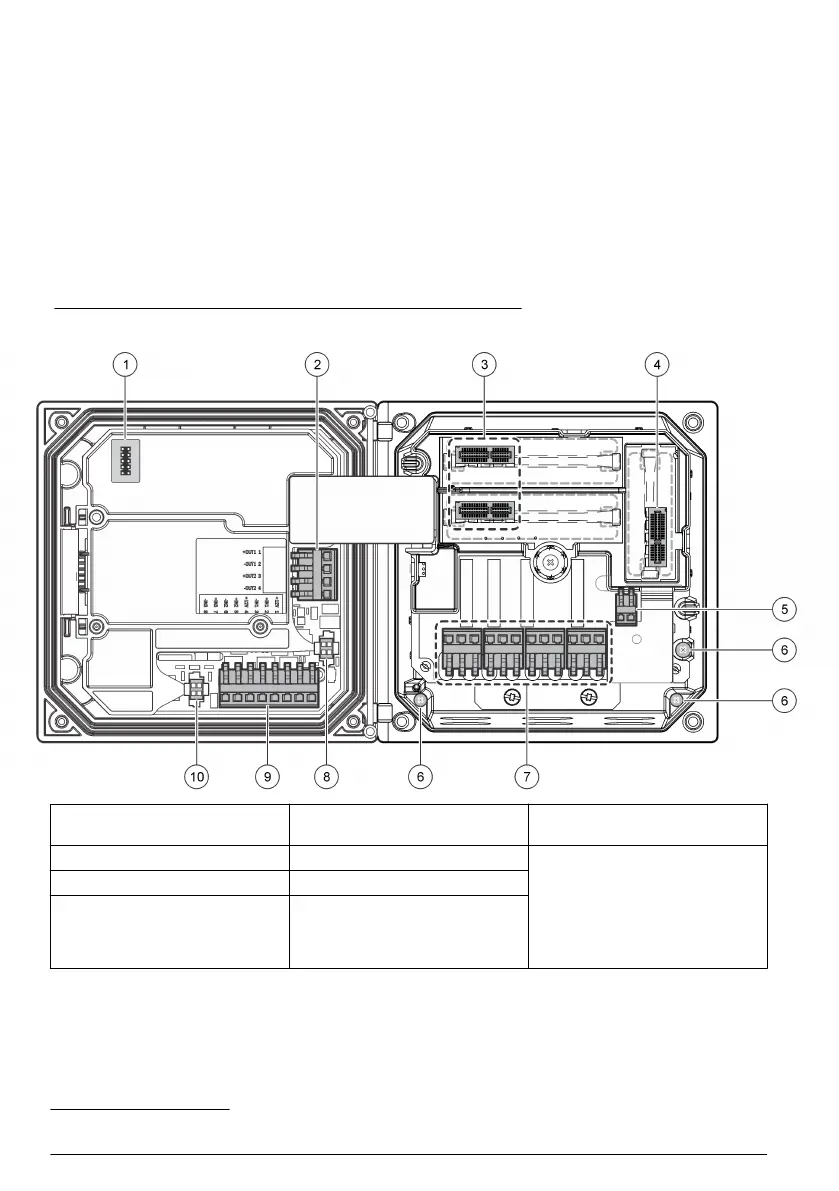

Figura 7 Descripción general de las conexiones de cableado
1 Conexión del cable de servicio 5 Conector de alimentación CA y
CC
3
9 Conector de cableado de
entrada discreta
3
2 Salida de 4-20 mA
3
6 Terminales de toma de tierra 10 Conector de sensor digital
3
3 Conector del módulo de sensor 7 Conexiones de relé
3
4 Conector del módulo de
comunicación (p. ej., Modbus,
Profibus, HART, módulo de
4-20 mA opcional, etc.)
8 Conector de sensor digital
3
3
Los terminales se pueden retirar para mejorar el acceso.
66 Español

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
