1. Abra a tampa do controlador.
2. Passe os fios pelo prensa-cabo.
3. Ajuste o fio conforme necessário e aperte o prensa-cabo.
4. Os jumpers são posicionados imediatamente atrás do conector. Remova o conector para melhor
acesso aos jumpers e defina as configurações do jumper de acordo com o tipo de entrada
conforme mostrado em Figura 10.
5. Feche a tampa do controlador e aperte os parafusos.
6. Configure as entradas no controlador.
Observação: No modo de entrada de interruptor, o controlador fornece 12 volts para o switch e não é isolado do
controlador. No modo de entrada de voltagem, as entradas são isoladas do controlador (voltagem de entrada de
usuário de 0 a 30 volts).
4.11 Conectar um sensor digital sc
Observação: Para conectar um sensor analógico, consulte as instruções fornecidas no manual do módulo ou do
sensor.
Um sensor digital sc pode ser conectado ao controlador usando o adaptador de conexão rápida
encaixado (Figura 11). Um sensor digital pode ser conectado ao controlador ligado ou desligado.
Quando um sensor é conectado ao controlador ligado, o controlador não realiza a verificação do
dispositivo automaticamente. Para que o controlador realize essa verificação, vá até o menu
Teste/Manutenção e selecione Verificar dispositivos. Caso seja encontrado um novo dispositivo, o
controlador executará o processo de instalação sem nenhuma outra interação do usuário.
Quando o sensor é conectado com o controlador desligado, o controlador realiza a verificação do
dispositivo assim que é ligado novamente. Caso seja encontrado um novo dispositivo, o controlador
executará o processo de instalação sem nenhuma outra interação do usuário.
Mantenha a tampa do conector para vedar a abertura do conector no caso do sensor ter que ser
removido.

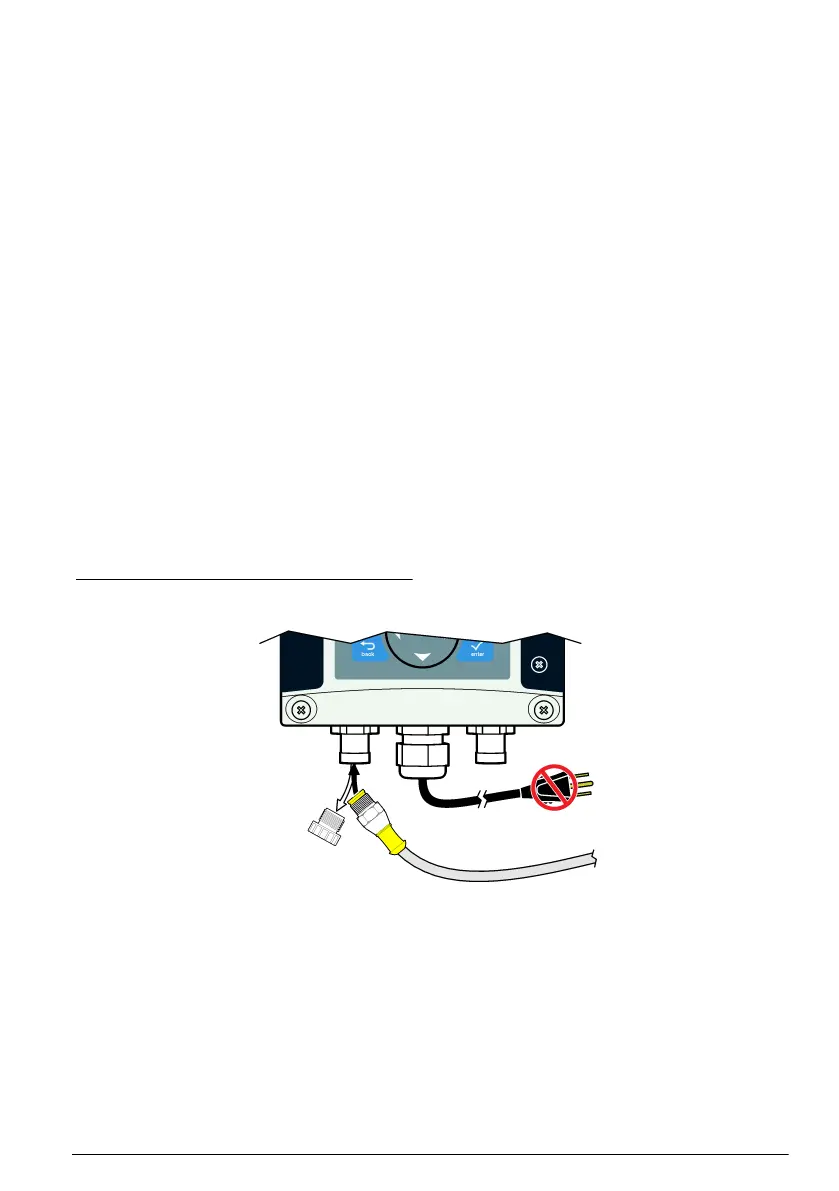

Figura 11 Conexão rápida do sensor digital
4.12 Conectar a saída de comunicação digital opcional
O fabricante é compatível com os protocolos de comunicação HART, Modbus RS485, Modbus
RS232 e Profibus DPV1. O módulo de saída digital opcional é instalado no local indicado pelo item
4 na Figura 7 na página 93. Consulte as instruções fornecidas com o módulo de rede para obter
mais detalhes.
Para obter informações sobre os registros do Modbus, acesse http://www.de.hach.com ou
http://www.hach.com e pesquise Registros do Modbus, ou acesse qualquer página do produto
sc200.
Português
101
