1. 変換器のカバーを開きます。
2. ケーブルグランドを通して配線します。
3. 必要に応じてワイヤーを調整し、ケーブルグランドを締めます。
4. ジャンパーはコネクタの真後ろにあります。コネクタを取り外してジャンパーにアクセスしやす
くし、図 10 に示された入力タイプに従ってジャンパーを設定します。
5. 変換器カバーを閉じてカバーネジを締めます。
6. 変換器の入力を設定します。
注
:
スイッチ入力モードの場合、変換器はスイッチに
12 V
の電圧を供給します。入力は変換器から分離されませ
ん。電圧入力モードの場合、入力は変換器から分離されます
(
ユーザー入力電圧の範囲は
0
～
30 V)
。
4.11
デジタル sc センサの接続
注
:
アナログ
センサを接続するためにはモジュールに同梱の取扱説明書またはセンサ
マニュアルを参照してくださ
い。
デジタル sc センサはキー付きクイック コネクト フィッティングを使用してコントローラに接続可
能です(図 11)。デジタル センサはコントローラの電源のオンまたはオフで接続可能です。
電源をオンとしてセンサを接続する場合は、コントローラは自動的にデバイス スキャンを実行しませ
ん。コントローラに自動的にデバイス スキャンを実行させるには、Test/Maintenance(テスト/メンテ
ナンス)メニューを操作してデバイスのスキャンを選択します。 新しいデバイスが見つかると、コン
トローラはさらにユーザー アクションを取らずにインストール プロセスを実行します。
コントローラの電源をオフとしてセンサを接続する場合は、電源が再びオンにされたら、コントロー
ラはデバイス スキャンを実行します。新しいデバイスが見つかると、コントローラはさらにユーザー
アクションを取らずにインストール プロセスを実行します。
センサを取り外さなければならない場合には、コネクター キャップを取り付けてコネクターの開口部
をふさいでください。

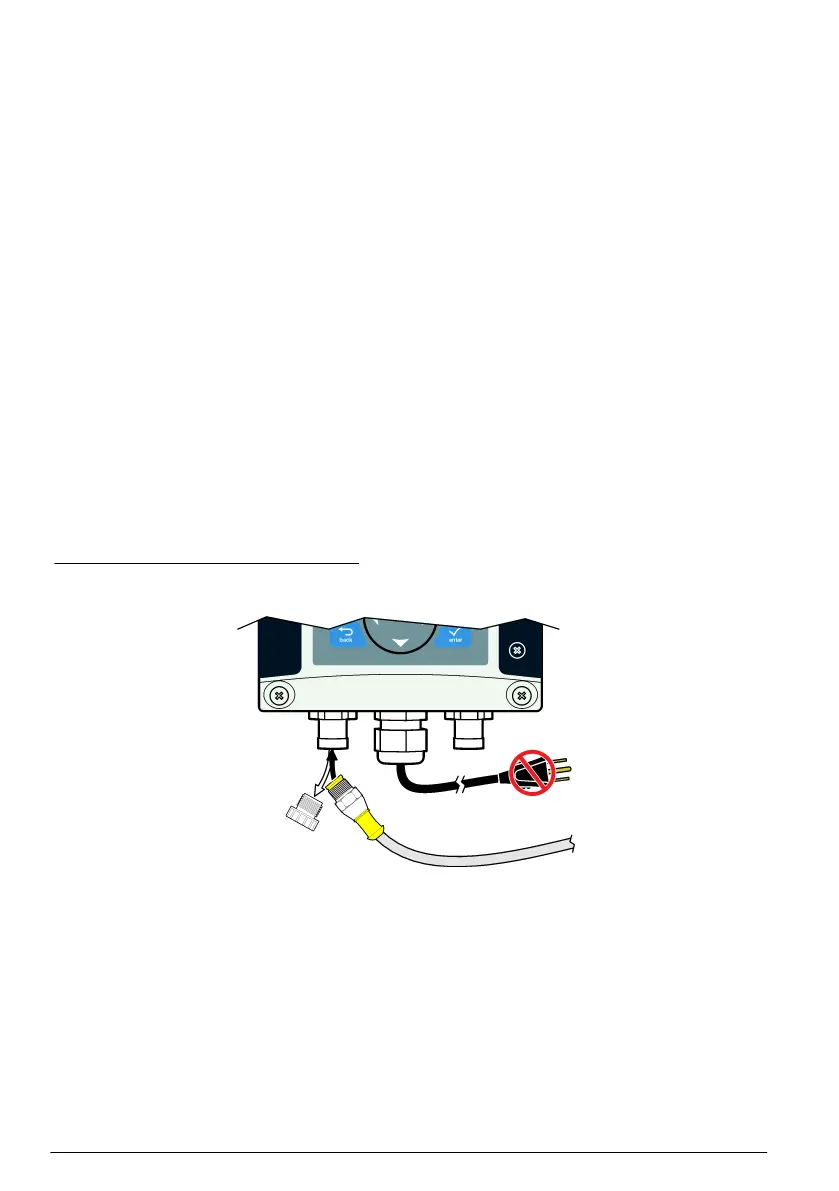

図 11 デジタル センサ クイック コネクト
4.12
オプションのデジタル通信出力の接続
メーカーは Modbus RS485、Modbus RS232、Profibus DPV1 および HART 通信プロトコルをサポー
トします。オプションのデジタル出力モジュールは図 7 144 ページのアイテム 4 によって示される
場所にインストールされます。詳細はネットワーク モジュールに同梱の取扱説明書を参照してくだ
さい。
Modbus レジスターの詳細については、http://www.de.hach.com または http://www.hach.com にアク
セスして Modbus
レジスター
を検索するか、sc200 製品のページを参照してください。
4.13
SD メモリ カードのインストール
コントローラに SD カードを取り付ける方法の説明は図 12 を参照してください。SD メモリーカー
ドの使用方法はこのマニュアルの詳細版に記載されています。
152
日本語
