Hach sc200 - 4.5 Visão geral da fiação; 4.6 Fios de energia

• Evite movimentação excessiva. Transporte componentes sensíveis a estática em recipientes ou
embalagens antiestáticas.
• Use uma pulseira conectada a um cabo aterrado.
• Trabalhe em uma área protegida de estática com revestimento antiestático no piso e na bancada.
4.5 Visão geral da fiação
A Figura 7 mostra uma visão geral das conexões elétricas dentro do controlador com a barreira de
alta voltagem removida. A lado esquerdo da figura mostra o lado posterior da tampa do controlador.
Observação: Remova a proteção dos conectores antes da instalação do módulo.

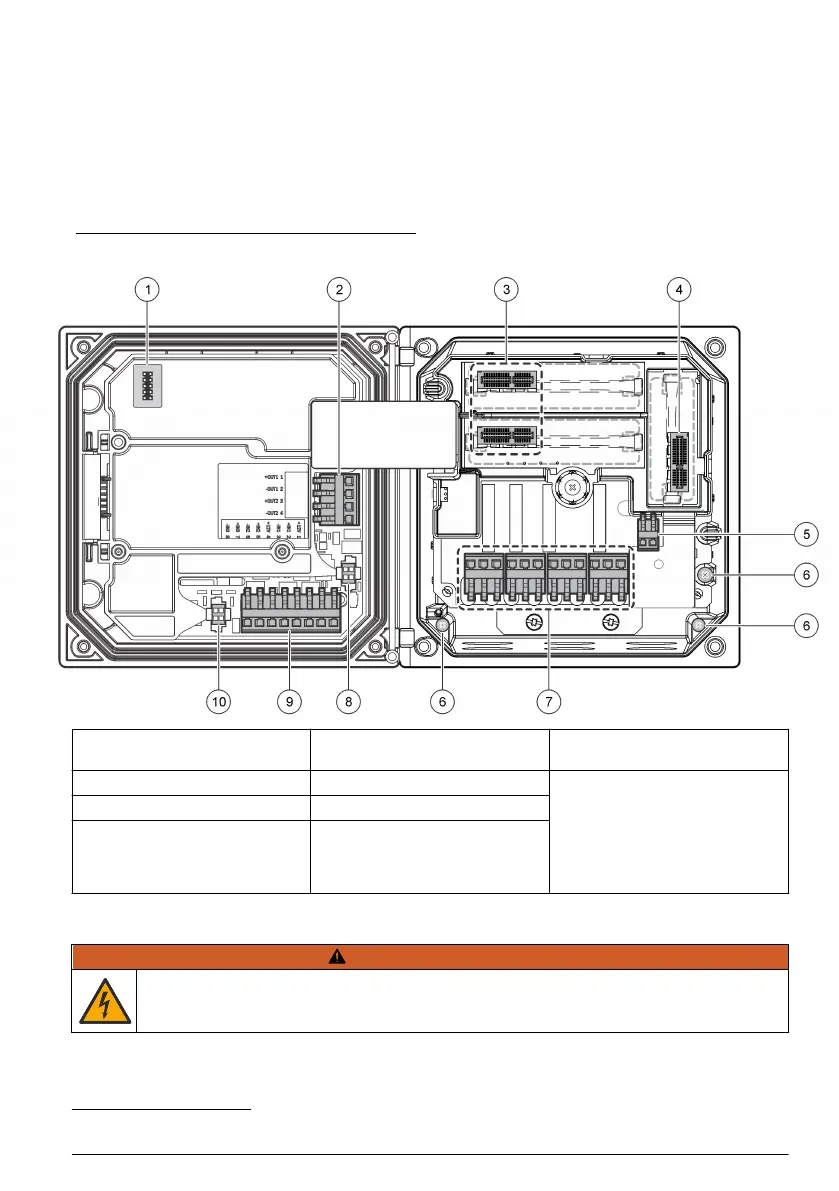

Figura 7 Visão geral das conexões elétricas
1 Conexão do cabo de serviço 5 Conector de energia CA e CC
3
9 Conector de fiação de entrada
separado
3
2 Saída 4-20 mA
3
6 Terminais aterrados 10 Conector do sensor digital
3
3 Conector do módulo do sensor 7 Conexões de relé
3
4 Conector do módulo de
comunicação (por ex.: módulo
opcional de 4 a 20 mA, Modbus,
Profibus, HART etc.)
8 Conector do sensor digital
3
4.6 Fios de energia
A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Desconecte sempre a energia do instrumento quando efetuar as
conexões elétricas.
3
Os terminais podem ser removidos para melhor acesso.
Português 93
