Hach sc200 Basic User Manual

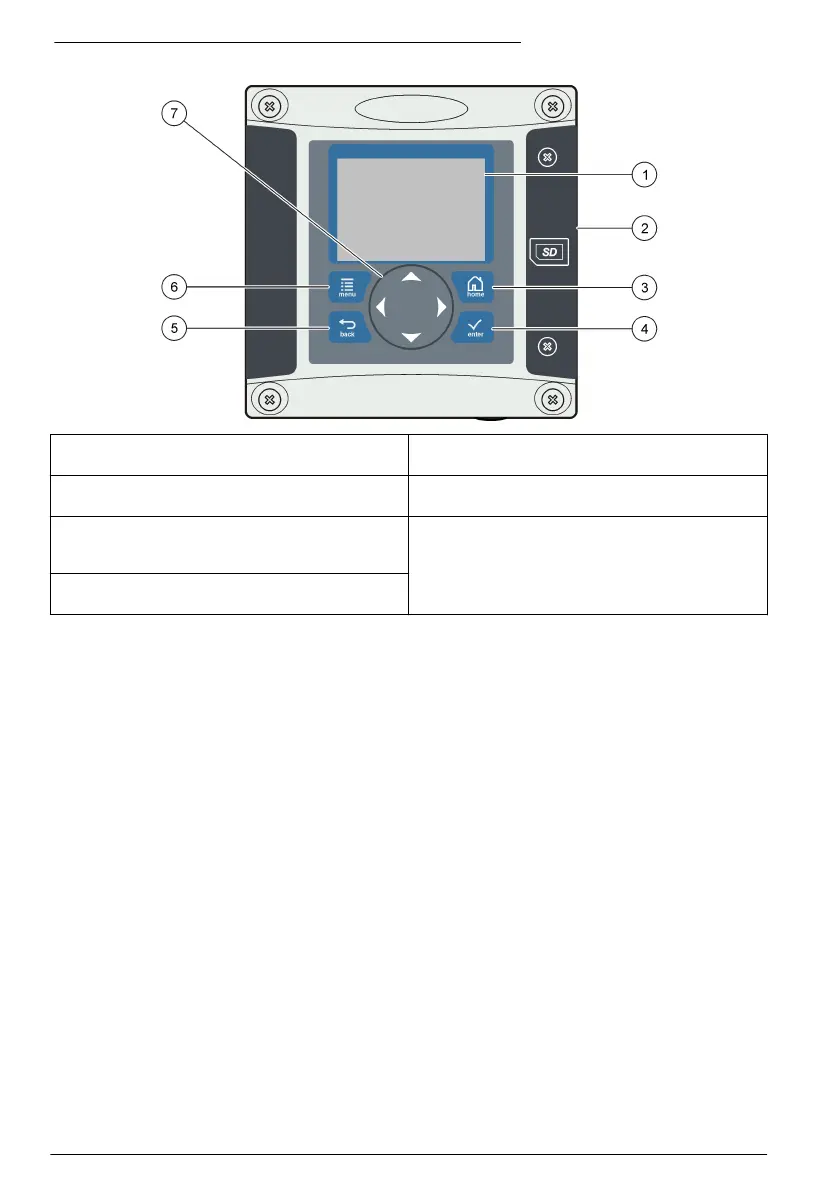

Figura 13 Descripción general del teclado y del panel frontal
1 Pantalla del instrumento 5 Tecla BACK. Retrocede un nivel en la estructura
del menú.
2 Cubierta para la ranura de tarjeta de memoria
Secure Digital
6 Tecla MENU. Se desplaza al menú de
configuración desde otras pantallas y submenús.
3 Tecla HOME. Se desplaza hasta la pantalla
principal de medición desde otras pantallas y
submenús.
7 Teclas de navegación Se utilizan para navegar a
través de los menús y aumentar o reducir los
dígitos.
4 Tecla ENTER. Acepta los valores introducidos,
actualizaciones u opciones de menú mostradas.
Las entradas y salidas se configuran mediante el panel frontal con el teclado y la pantalla de
visualización. Esta interfaz de usuario se utiliza para configurar las entradas y salidas, crear
información de registro y valores calculados, así como para calibrar los sensores. La interfaz de SD
se puede utilizar para guardar registros y actualizar en software.
5.2 Pantalla
Figura 14 muestra un ejemplo de la pantalla principal de medición con un sensor DO conectado al
controlador.
La pantalla de visualización del panel frontal muestra los datos de medición del sensor, los ajustes
de calibración y configuración, errores, advertencias y otra información.
76
Español

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
