4.9 Conexões de saída analógica
A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Desconecte sempre a energia do instrumento quando efetuar as
conexões elétricas.
A D V E R T Ê N C I A
Perigo potencial de eletrocussão. Para manter as taxas ambientais NEMA/IP da carcaça, use apenas
conexões de conduíte e tubos de cabos classificados para pelo menos como NEMA 4X/IP66 para
rotear cabos no instrumento.
São fornecidas duas saídas analógicas isoladas (1 e 2) (Figura 8). Estas saídas são normalmente
utilizadas para sinalização analógica ou controlar outros dispositivos externos.
Conecte os fios ao controlador conforme mostrado na Figura 8 e na Tabela 3.
Observação: a Figura 8 mostra a parte posterior da tampa do controlador e não a parte interior do compartimento
do processador principal.
Tabela 3 Conexões de saída
Fios do gravador Posição de placa de circuitos
Saída 2– 4
Saída 2+ 3
Saída 1– 2
Saída 1+ 1

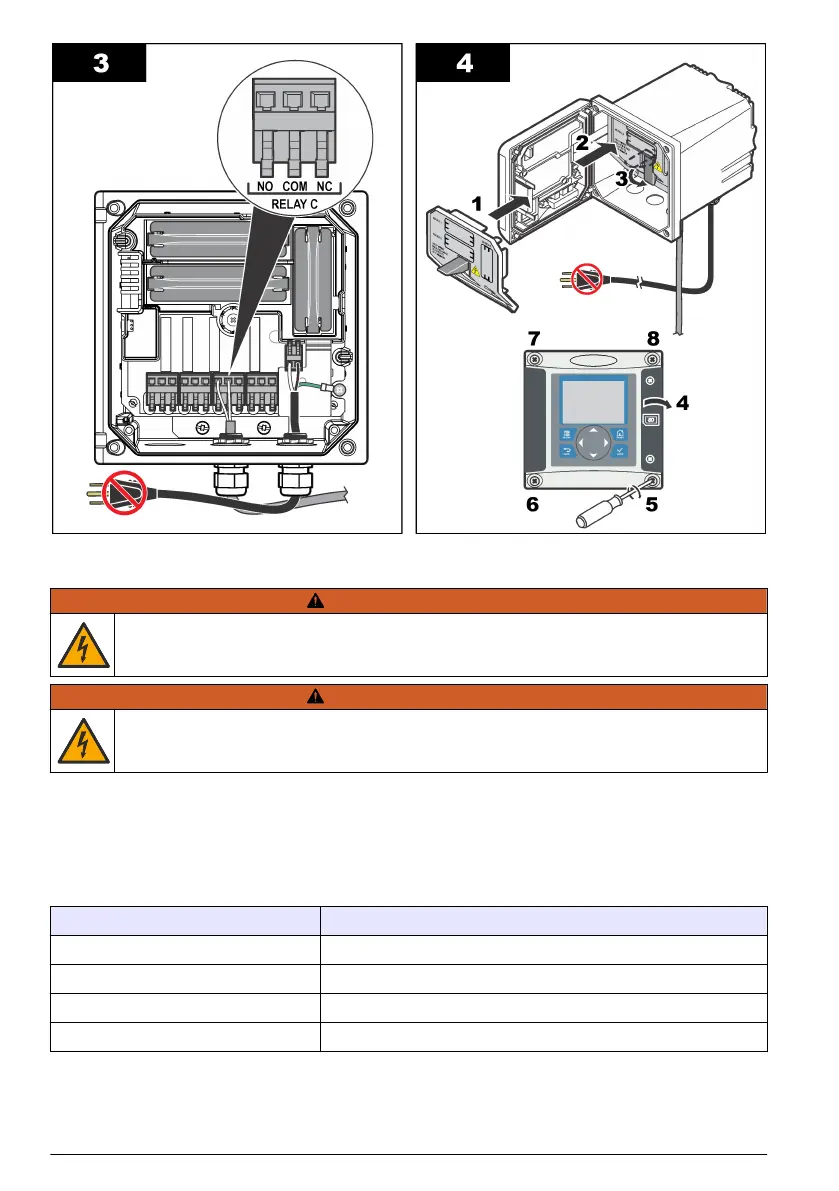

1. Abra a tampa do controlador.
2. Passe os fios pelo aliviador de tensão.
3. Ajuste o fio conforme necessário e aperte o prensa-cabo.
98
Português

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
