Hach sc200 Basic User Manual

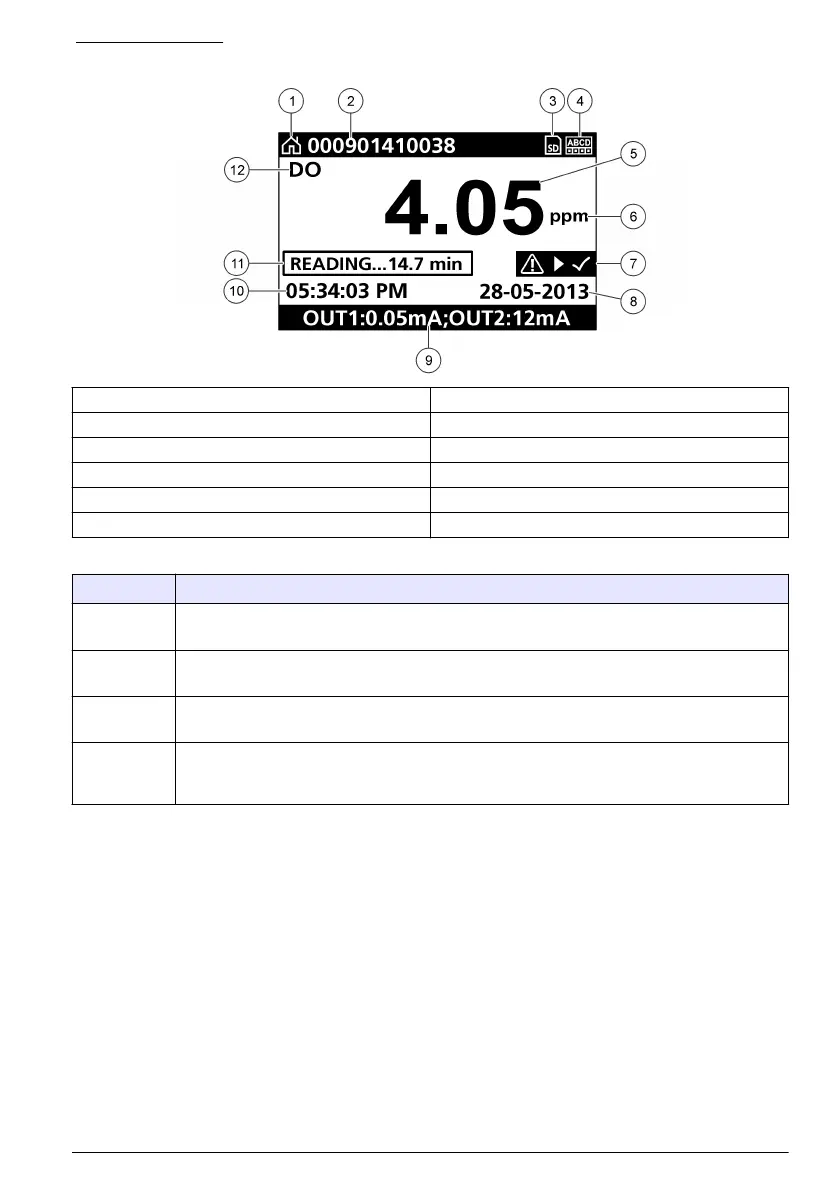

图 14 主测量屏示例
1 Home（起始）屏幕图标 7 警告状态栏
2 传感器名称 8 日期
3 SD 内存卡图标 9 模拟输出值
4 继电器状态指示器 10 时间
5 测量值 11 进度条
6 测量单位 12 测量参数
表 5 图标说明
图标 说明
Home（起
始）屏幕
该图标可能因显示的屏幕或菜单而有所不同。例如，如果安装了 SD 卡，当用户进入“SD Card
Setup（SD 卡设置）”菜单时，SD 卡图标会显示在该位置。
SD 内存卡 只有在·SD 卡插入读卡器插槽时，才会显示此图标。当用户进入“SD Card Setup（SD 卡设置）”
菜单时，此图标显示在左上角。
警告 警告图标是三角形内带叹号。警告图标将显示在主显示屏右侧的测量值下方。按下 ENTER 键，
然后选择设备查看该设备的具体问题。所有问题经校正或确认后，将不再显示警告图标。
错误 错误图标是圆圈内带叹号。当出现错误时，错误图标和测量屏在主显示屏内交替闪烁。如要查看
错误，按 MENU（菜单）键并选择 Diagnostics（诊断）。然后，选择设备查看该设备的具体问
题。
5.2.1
其他显示格式
• 从主测量屏幕按向上和向下箭头键在测量参数之间切换。
• 从主测量屏幕按向右箭头键切换为分屏显示最多 4 个测量参数。按向右箭头键包含其他测量值。根
据需要按向左箭头键返回主测量屏幕。
• 从主测量屏幕按向左箭头键切换为图形显示（请参阅 图形显示 第 129 页 定义参数）。按向上和向
下箭头键切换测量图。
5.2.2
图形显示
图形显示每个在用通道的浓度和温度测量值。图形方便监控趋势并显示制程变化。
中文
129

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
