4. Realice las conexiones con cable blindado de par trenzado y conecte la protección al extremo del
componente controlado y en el extremo del bucle de control.
• No conecte la protección a ambos extremos del cable.
• La utilización de cable no blindado puede causar emisiones de radiofrecuencia o niveles de
sensibilidad mayores a lo permitido.
• La resistencia máxima del bucle es de 500 ohmios.
5. Cierre la cubierta del controlador y apriete los tornillos de la misma.
6. Configure las salidas en el controlador.

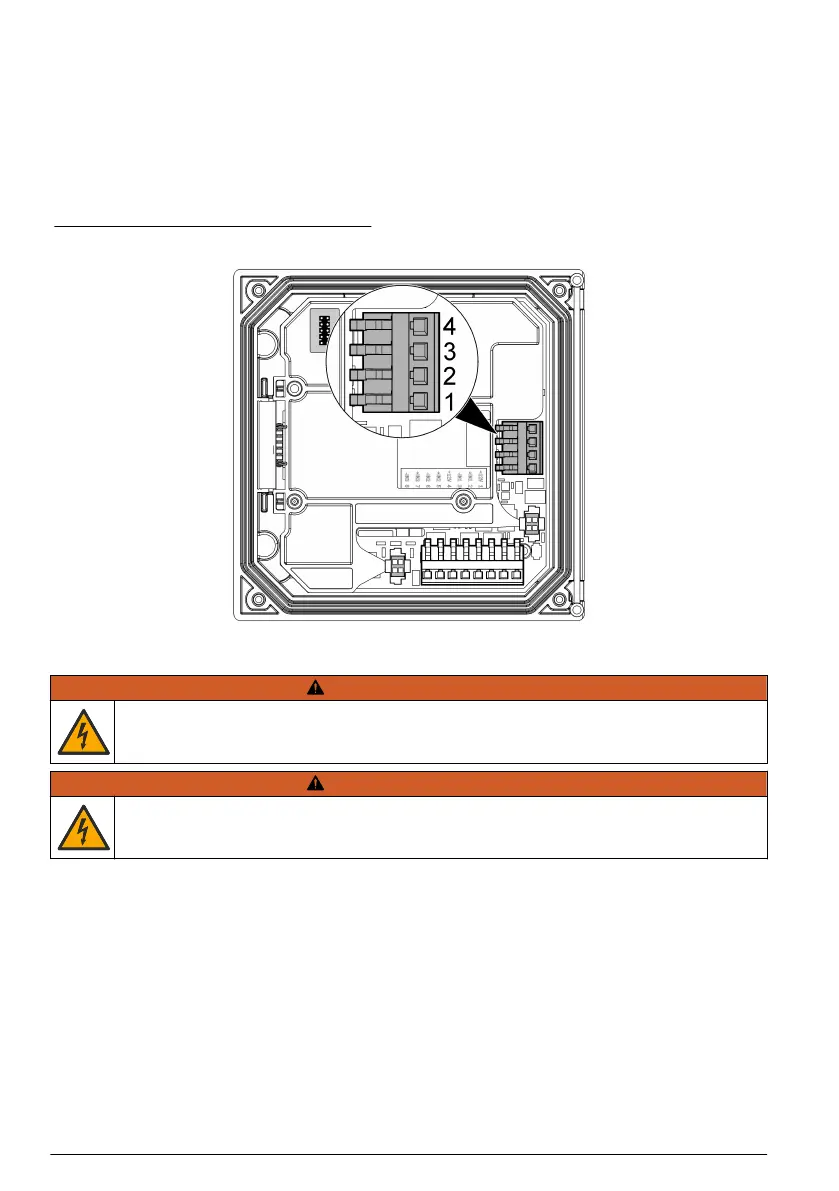

Figura 8 Conexiones de salida analógica
4.10 Conexiones de cableado de las entradas discretas
A D V E R T E N C I A
Posible peligro de electrocución. Desconecte siempre el instrumento del suministro eléctrico antes de
realizar conexiones eléctricas.
A D V E R T E N C I A
Posible peligro de electrocución. Para mantener las clasificaciones ambientales NEMA/IP de la
carcasa, utilice solo conexiones de conductos y prensacables que cumplan como mínimo con el
estándar NEMA 4X/IP66 para introducir los cables en el instrumento.
Con el sistema, recibirá tres entradas discretas para las entradas de los conmutadores o las
entradas de tensión a nivel lógico. Realice las conexiones del cableado y configure los ajustes del
puente con el controlador, como se muestra en la Figura 9, la Tabla 4 y la Figura 10.
Nota: Figura 9 muestra la parte posterior de la cubierta del controlador y no el interior del compartimento principal
del controlador.
72
Español

Hach sc200 Specifications

General

Enclosure Rating	NEMA 4X/IP66
Operating Temperature	-20 to 60 °C (-4 to 140 °F)
Ambient Temperature	-20 to 60 °C (-4 to 140 °F)
Enclosure Material	Polycarbonate
Operating Humidity	0 to 95% non-condensing
Relay Outputs	Up to 4 SPDT relays
Storage Conditions	-40 to 70 °C (-40 to 158 °F)
Display	Graphical LCD
Inputs	2 digital sensor inputs
Outputs	4-20 mA
Power Supply	100 to 240 VAC, 50/60 Hz
Analog Outputs	2 or 4, 0/4-20 mA
Certifications	CE
Communication	Modbus RTU, HART
Dimensions	144 x 144 mm
Mounting	Panel mount
Output	4-20 mA
Power Requirements (Voltage)	100 to 240 VAC
Warranty	1 year
Weight	1.2 kg
